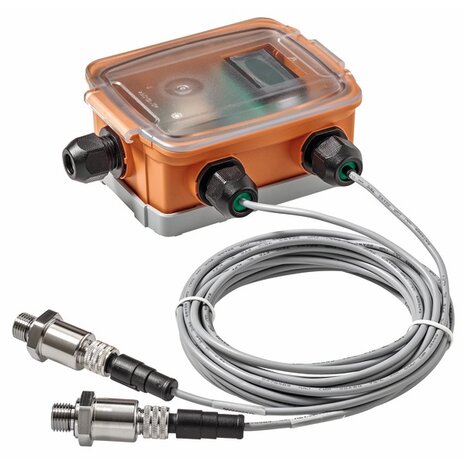

22PDP-186 - Belimo Drukverschilsensor water, 0...10 bar, 0...150 psi, actief, 0...5 V, 0...10 V, 4...20 mA, LCD

22PDP-186 - Belimo Drukverschilsensor water, 0...10 bar, 0...150 psi, actief, 0...5 V, 0...10 V, 4...20 mA, LCD

Name: 22PDP-186 - Belimo Drukverschilsensor water, 0...10 bar, 0...150 psi, actief, 0...5 V, 0...10 V, 4...20 mA, LCD
Brand: Belimo
Price: 1085.37 EUR
Availability: InStock

Productnummer: 22PDP-186

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Meetwaarde: Drukverschil | Uitgang: 0...5 V, 0...10 V, 4...20 mA | Spanning: AC/DC 24 V

€ 897,00 excl. btw

€ 1.085,37 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

22PDP-186 - Belimo Drukverschilsensor water, 0...10 bar, 0...150 psi, actief, 0...5 V, 0...10 V, 4...20 mA, LCD

Beschrijving

De Belimo 22PDP-186 valt bij Belimo in de productgroep Sensoren/Meters > Leidingsensoren (Water).

Drukverschilsensor water

Actieve sensor (4...20 mA / 0...5 V / 0...10 V) voor werkdrukmeting in HVAC-systemen. De sensor is geschikt voor water en water-glycolmengsels. Behuizing met IP65 / NEMA 4X-goedkeuring en met LCD-display.

Omschrijving van Belimo: Drukverschilsensor water, 0...10 bar, 0...150 psi, actief, 0...5 V, 0...10 V, 4...20 mA, LCD.

Opmerking van Belimo: LET OP: Houd bij de selectie rekening met de statische en dynamische druk! De installatiehandleiding moet nauwkeurig worden gevolgd.

Opmerking van Belimo: Meegeleverde onderdelen: montagplaat, deuvels, schroeven

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	22PDP-186
Productomschrijving	Drukverschilsensor water, 0...10 bar, 0...150 psi, actief, 0...5 V, 0...10 V, 4...20 mA, LCD
Productgroep bij Belimo	Sensoren/Meters > Leidingsensoren (Water)
Uitgangssignaal actieve druk	4...20 mA, 0...5 V, 0...10 V
Meetbereik [bar]	0...10
Overdruk	20 bar
Negatieve overdruk	-1 bar
Barstdruk	200 bar
Spanning AC/DC	AC/DC 24 V
Elektrische aansluiting	Aansluitklemmen
Gemeten waarden	Drukverschil
Uitgangssignaal	0...5 V, 0...10 V, 4...20 mA
Meetbereik druk	0...10 bar
Meetbereik druk	0...150 psi
Uitgangsspanning [Bereik]	1 x 0...5 V, 0...10 V, min. weerstand 10 kΩ
Uitgangsstroom [Bereik]	1x 4...20 mA, max. weerstand 500 Ω
Opmerking uitgangssignaal actief	0...5/10 V of 4...20 mA uitgang, selecteerbaar met schakelaar in stroomloze toestand
Displaytype	LCD
Gewicht	0.58 kg

Technische gegevens uit het datablad van de reeks 22PDP-18..

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Functiebereik	AC 21.6...26.4 V / DC 21.6...26.4 V
Verbruik AC	3.1 VA
Verbruik DC	1.8 W
Elektrische aansluiting	Steekbaar veerbelast aansluitklemmenblok max. 2.5 mm²
Kabelinvoer	Kabelwartel met trekontlasting ø6...8 mm
Functionele gegevens
Medium	Water Water/glycol-mengsel
Verschillende bereiken	4 selecteerbare meetbereiken
Uitgangsspanning	1 x 0...5 V, 0...10 V, min. weerstand 10 kΩ
Vermogensuitgang	1x 4...20 mA, max. weerstand 500 Ω
Opmerking uitgangssignaal actief	0...5/10 V of 4...20 mA uitgang, selecteerbaar met schakelaar in stroomloze toestand
Mechanische aansluiting	drukstekkerbus: G1/4"
Display	LCD, 16x38 mm Meetwaarden druk: bar
Displaytype	LCD
Displayomvang	16x38 mm
Typische reactietijd	<0.5 s
Meetgegevens
Meetwaarden	Drukverschil
Specificatie druk
Instellingen meetbereik druk	zie de tabel in het technisch datablad
Nauwkeurigheid	Range1: ±1.0% FS Range2: ±0.5% FS Range3: ±0.4% FS Range4: ±0.4% FS ...@ 22°C [72°F] ±0.03% FS / K voor elke druk-meetomvormer FS = full scale, volledige schaal (FS verwijst altijd naar het maximale meetbereik van de sensor, onafhankelijk van het geselecteerde meetbereik)
Stabiliteit op lange termijn	±0.25% FS p.a. en per druk-meetomvormer
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP65
Beschermingsgraad NEMA/UL	NEMA 4X
Behuizing	UL Enclosure Type 4X
EU-conformiteit	CE-markering
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-6
Kwaliteitsnorm	ISO 9001
UL Approval	cULus acc. to UL60730-1/-2-6, CAN/CSA E60730-1/-2
Type actie	Type 1
Stootspanning dimensionering voeding	0.8 kV
Vervuilingsgraad	4
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	0...50°C [32...122°F]
Mediumtemperatuur	-40...105°C [-40...220°F]
Opmerking mediumtemperatuur	Bij een mediumtemperatuur < 2°C [<36°F], moet vorstbescherming gegarandeerd zijn
Opslagtemperatuur	-40...60°C [-40...140°F]
Materialen
Behuizing	Deksel: PC, transparant Onderkant: PC, oranje Afdichting: NBR
Kabelwartel	PA6, zwart
Kabel	PVC
Medium bevochtigde onderdelen	Roestvrij staal 17-4 PH
Termen
Afkortingen	dp: drukverschil tussen hoge en lage druk prel: relatieve druk ten opzichte van omgevingsdruk
