Beschrijving
De Belimo 22PE-1UF valt bij Belimo in de productgroep Sensoren/Meters > Thermische energiemeters (TEM).
Thermische energiemeter
Thermische energiemeter voor het meten van energie in een gesloten verwarmings- of koelcircuit. Het toestel is voorzien van een automatische glycolcompensatie. Het glycolgehalte in het medium wordt automatisch continu gemeten en gecompenseerd voor een betrouwbare meting van de thermische energie. Indien vereist kan de netwerkaansluiting via PoE (Power over Ethernet) worden geleverd. De communicatie verloopt via BACnet, Modbus, MP-Bus of M-bus (met omvormer). De configuratie wordt uitgevoerd met de Belimo Assistant 2 of via een webserver. Het inbedrijfstellingsprotocol kan automatisch worden gegenereerd. Een verbinding met de Belimo Cloud is mogelijk.

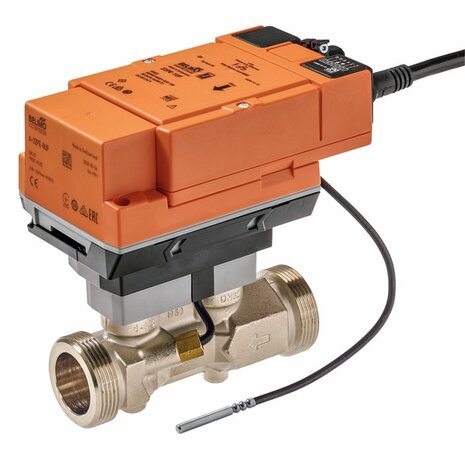

Omschrijving van Belimo: Thermische energiemeter, AC/DC 24 V, DN 32, 6 m³/h, PN 25.
Opmerking van Belimo: Meegeleverde onderdelen: pakking voor RJ-verbindingsmodule met klem, dompelbuis, isolatieschaal
Kenmerken
Volgens het datablad van Belimo:- Nominale spanning AC/DC 24 V
- Uitgangspanning 1 x 0...10 V, 0.5...10 V, 2...10 V

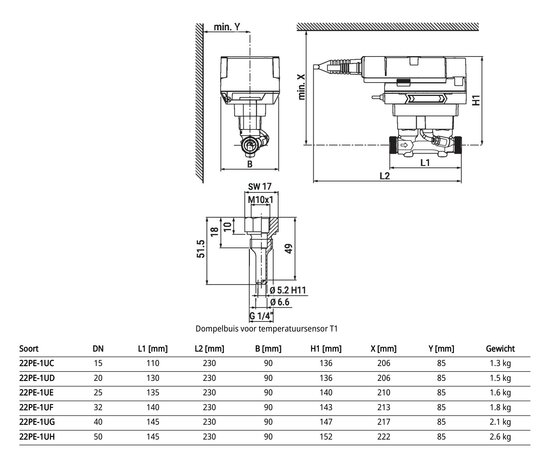

Technische Specificaties
| Fabrikant | Belimo |
|---|
| Artikelnummer | 22PE-1UF |
|---|
| Productomschrijving | Thermische energiemeter, AC/DC 24 V, DN 32, 6 m³/h, PN 25 |
|---|
| Productgroep bij Belimo | Sensoren/Meters > Thermische energiemeters (TEM) |
|---|
| DN | 32 |
|---|
| G ["] | 1 1/2 |
|---|
| qp [m³/h] | 6 |
|---|
| qs [m³/h] | 12 |
|---|
| qi [m³/h] | 0.06 |
|---|
| Kvs theor. [m³/h] | 16.0 |
|---|
| ∆p [kPa] | 14 |
|---|
| Q'max [kW] | 1400 |
|---|
| PN | 25 |
|---|
| Spanning AC/DC | AC/DC 24 V |
|---|
| Elektrische aansluiting | Kabel |
|---|
| Gemeten waarden | Debiet, Temperatuur |
|---|
| Uitgangssignaal | BACnet, Modbus, MP-Bus, 0...10 V |
|---|
| Debiet qp | 6 |
|---|
| Communicatie | BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud |
|---|
| Uitgangsspanning [Bereik] | 1 x 0...10 V, 0.5...10 V, 2...10 V |
|---|
| Medium | Water, water met glycol tot max. 60% vol. |
|---|
| DN-maat | 32 mm |
|---|
| DN-maat | 1 1/4 inch |
|---|
| Gewicht | 1.8 kg |
|---|
Technische gegevens uit het datablad van de reeks 22PE-1U..
| Elektrische gegevens |
|---|
| Nominale spanning | AC/DC 24 V |
|---|
| Nominale spanningsfrequentie | 50/60 Hz |
|---|
| Functiebereik | AC 19.2...28.8 V / DC 21.6...28.8 V |
|---|
| Verbruik AC | 3 VA |
|---|
| Verbruik DC | 1.5 W |
|---|
| Verbruik PoE | 2.2 W |
|---|
| Aansluiting voeding | Kabel 1 m, 6x 0.75 mm² |
|---|
| Aansluiting Ethernet | RJ45-stekkerbus |
|---|
| Power over Ethernet PoE | DC 37...57 V
IEEE 802.3af/at, type 1, klasse 3
11 W (PD13W) |
|---|
| Geleiders, kabels | Voedingsspanning AC/DC 24 V: kabellengte <100 m, geen afscherming of vervlechting vereist
Voedingsspanning PoE: afgeschermde kabels aanbevolen |
|---|
| Jaarlijks energieverbruik | Met externe energietoevoer 13.2 kWh |
|---|
| Communicatie gegevensbus |
|---|
| Communicatie | zie de tabel in het technisch datablad |
|---|
| Opmerking over communicatie | M-bus via omvormer G-22PEM-A01 |
|---|
| Aantal knooppunten | BACnet / Modbus zie beschrijving interface
MP-Bus max. 8 (16) |
|---|
| Functionele gegevens |
|---|
| Medium | Water
Water/glycol-mengsel |
|---|
| Configuratie | via Belimo Assistant 2
via geïntegreerde webserver |
|---|
| Uitgangsspanning | 1 x 0...10 V, 0.5...10 V, 2...10 V |
|---|
| Pijpaansluiting | Buitendraad
conform ISO 228-1 |
|---|
| Onderhoud | onderhoudsvrij |
|---|
| Meetgegevens |
|---|
| Meetwaarden | Debiet
Temperatuur |
|---|
| Meetmedium | Water, water met glycol tot max. 60% vol. |
|---|
| Meetprincipe | Ultrasone debietmeting |
|---|
| Specificatie debiet |
|---|
| Dynamisch bereik qi:qp | 1:100 |
|---|
| Meetnauwkeurigheid debiet | ±2%, volgens klasse 2 EN 1434, glycol 0% vol. |
|---|
| Opmerking meetnauwkeurigheid debiet | @ 15...120°C
Inlaatsectie ≥0x DN (EN 1434-4:2022)
Aanvullende informatie over de meetnauwkeurigheid (met diagram) is te vinden in het hoofdstuk "Meetnauwkeurigheid". |
|---|
| Glycolbewaking |
|---|
| Meting display glycol | 0...60% |
|---|
| Meetnauwkeurigheid glycolbewaking | ±4% |
|---|
| Specificatie temperatuur passief |
|---|
| Temperatuursensor | Pt1000 - EN60751, 2-aderige technologie, onafscheidelijk verbonden
Kabellengte externe sensor T1: 3 m [9.8 ft] |
|---|
| Meetnauwkeurigheid van absolute temperatuur | Temperature probe (probe only - individually compensated):
±(0.1 + 0.0017 |T|)°C
(corresponds to Pt1000 EN60751 Class AA)
Calculator + temperature probe:
±(0.15 + 0.002 |T|)°C |
|---|
| Meetnauwkeurigheid van temperatuursverschil | Calculator + temperatuursonde:
±0.17K @ ΔT = 5K
±0.22 K @ ΔT = 10 K
±0.32 K @ ΔT = 20 K |
|---|
| Veiligheidsgegevens |
|---|
| Beschermingsklasse IEC/EN | III, Veiligheidslaagspanning (PELV, Protective extra-low voltage) |
|---|
| Beschermingsgraad IEC/EN | IP54
Logische module: IP54 (met manchet A-22PEM-A04)
Sensormodule: IP65 |
|---|
| EU-conformiteit | CE-markering |
|---|
| IEC/EN-certificering | IEC/EN 60730-1:11 en IEC/EN 60730-2-15:10 |
|---|
| Kwaliteitsnorm | ISO 9001 |
|---|
| Type actie | Type 1 |
|---|
| Stootspanning dimensionering voeding | 0.8 kV |
|---|
| Vervuilingsgraad | 3 |
|---|
| Omgevingsvochtigheid | Max. 95% relatieve vochtigheid, niet condenserend |
|---|
| Omgevingstemperatuur | -30...55°C [-22...131°F] |
|---|
| Mediumtemperatuur | -20...120°C [-4...248°F] |
|---|
| Opmerking mediumtemperatuur | Bij een mediumtemperatuur < 2°C [<36°F], moet vorstbescherming gegarandeerd zijn |
|---|
| Opslagtemperatuur | -40...80°C [-40...176°F] |
|---|
| Materialen |
|---|
| Kabel | PVC |
|---|
| Medium bevochtigde onderdelen | Messing vernikkeld, messing, roestvrij staal, PEEK, EPDM |
|---|
