22PEM-1UD - Belimo Thermische energiemeter MID / EN 1434, AC/DC 24 V, DN 20, 2.5 m³/h, PN 25

22PEM-1UD - Belimo Thermische energiemeter MID / EN 1434, AC/DC 24 V, DN 20, 2.5 m³/h, PN 25

Name: 22PEM-1UD - Belimo Thermische energiemeter MID / EN 1434, AC/DC 24 V, DN 20, 2.5 m³/h, PN 25
Brand: Belimo
Price: 1550.01 EUR
Availability: InStock

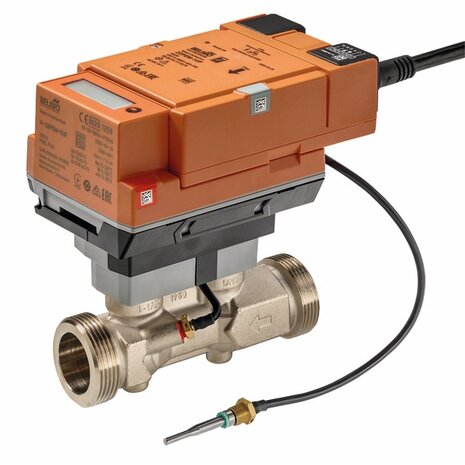

22PEM-1UD - Belimo Thermische energiemeter MID / EN 1434, DN 20, PN 25

Productnummer: 22PEM-1UD

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Meetwaarde: Debiet, Temperatuur | Uitgang: BACnet, Modbus, MP-Bus, 0...10 V | Spanning: AC/DC 24 V

€ 1.281,00 excl. btw

€ 1.550,01 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

22PEM-1UD - Belimo Thermische energiemeter MID / EN 1434, AC/DC 24 V, DN 20, 2.5 m³/h, PN 25

Beschrijving

De Belimo 22PEM-1UD valt bij Belimo in de productgroep Sensoren/Meters > Thermische energiemeters (TEM).

Thermische energiemeter

Thermische energiemeter voor het meten van energie in een verwarmings- of koelcircuit. Het apparaat is gecertificeerd voor verwarmingstoepassingen conform MID en voldoet aan de eisen van EN1434. Indien gewenst kan de voeding via PoE (Power over Ethernet) tot stand worden gebracht. De communicatie verloopt via BACnet, Modbus of MP-Bus. De configuratie wordt uitgevoerd met de Belimo Assistant 2 of via een webserver. Het inbedrijfstellingsprotocol kan automatisch worden gegenereerd. Een verbinding met de Belimo Cloud is mogelijk.

Omschrijving van Belimo: Thermische energiemeter MID / EN 1434, AC/DC 24 V, DN 20, 2.5 m³/h, PN 25.

Opmerking van Belimo: Meegeleverde onderdelen: pakking voor RJ-verbindingsmodule met klem, verzegeling met draad, isolatieschaal

Kenmerken

Volgens het datablad van Belimo:

Nominale spanning AC/DC 24 V
Uitgangspanning 1 x 0...10 V, 0.5...10 V, 2...10 V

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	22PEM-1UD
Productomschrijving	Thermische energiemeter MID / EN 1434, AC/DC 24 V, DN 20, 2.5 m³/h, PN 25
Productgroep bij Belimo	Sensoren/Meters > Thermische energiemeters (TEM)
DN	20
G ["]	1
qp [m³/h]	2.5
qs [m³/h]	5
qi [m³/h]	0.025
Kvs theor. [m³/h]	7.2
∆p [kPa]	12
Q'max [kW]	585
PN	25
Spanning AC/DC	AC/DC 24 V
Elektrische aansluiting	Kabel
Gemeten waarden	Debiet, Temperatuur
Uitgangssignaal	BACnet, Modbus, MP-Bus, 0...10 V
Debiet qp	2.5
Communicatie	BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus
Uitgangsspanning [Bereik]	1 x 0...10 V, 0.5...10 V, 2...10 V
Displaytype	LCD
Medium	Water
DN-maat	20 mm
DN-maat	3/4 inch
Gewicht	1.5 kg

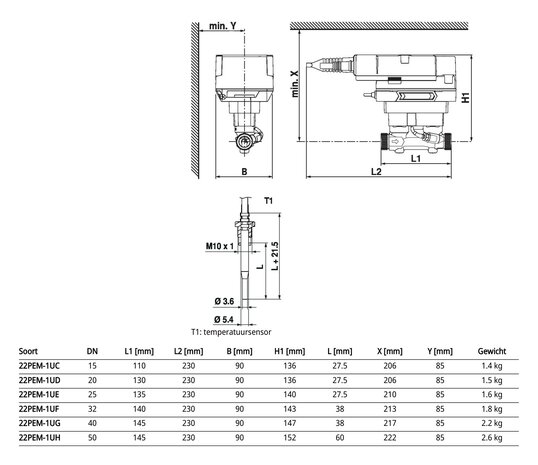

Technische gegevens uit het datablad van de reeks 22PEM-1U..

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik AC	3 VA
Verbruik DC	1.5 W
Verbruik PoE	2.2 W
Aansluiting voeding	Kabel 1 m, 6x 0.75 mm²
Aansluiting Ethernet	RJ45-stekkerbus
Power over Ethernet PoE	DC 37...57 V IEEE 802.3af/at, type 1, klasse 3 11 W (PD13W)
Geleiders, kabels	Voedingsspanning AC/DC 24 V: kabellengte <100 m, geen afscherming of vervlechting vereist Voedingsspanning PoE: afgeschermde kabels aanbevolen
Batterijgebruik	Batterijbuffer gedurende 14 maanden bij batterijbedrijf Voor batterijbedrijf - Continuïteit van de energiebemetering - Opslag van de gecumuleerde meterstanden - Geen communicatie (met uitzondering van NFC) - Displayfunctie
Overschakelen naar batterijgebruik	Als de voedingsspanning van AC/DC 24 V of PoE onderbroken is
Jaarlijks energieverbruik	Met externe energietoevoer 13.2 kWh
Communicatie gegevensbus
Communicatie	BACnet/IP BACnet MS/TP Modbus TCP Modbus RTU MP-Bus
Opmerking over communicatie	M-bus via omvormer G-22PEM-A01
Aantal knooppunten	BACnet / Modbus zie beschrijving interface MP-Bus max. 8 (16)
Functionele gegevens
Medium	Water
Configuratie	via Belimo Assistant 2 via geïntegreerde webserver
Uitgangsspanning	1 x 0...10 V, 0.5...10 V, 2...10 V
Display	LCD, 14x44 mm Energiemeter - DN 15...25: één decimaal teken kWh - DN 32...50: twee decimale tekens MWh Volumestroommeter - DN 15...25: twee decimale tekens m³ - DN 32...50: één decimaal teken m³ Displayformaat - Werkelijke debiet m³/h: drie decimale tekens - Temperatuur °C: één decimaal teken - Temperatuursverschil K: twee decimale tekens
Pijpaansluiting	Buitendraad conform ISO 228-1
Onderhoud	onderhoudsvrij
Meetgegevens
Meetwaarden	Debiet Temperatuur
Meetprincipe	Ultrasone debietmeting
Specificatie debiet
Gedrag bij debiet groter dan qs	Beperkt tot 2.5 x qp
Dynamisch bereik qi:qp	1:100
Meetnauwkeurigheid debiet	± (2 + 0.02 qp/q)% van de meetwaarde (q), maar niet meer dan ±5%
Opmerking meetnauwkeurigheid debiet	@ 15...120°C Inlaatsectie ≥0x DN (EN 1434-4:2022)
Specificatie temperatuur passief
Temperatuursensor	Pt1000 - EN60751, 2-aderige technologie, onafscheidelijk verbonden Kabellengte externe sensor T1: 3 m [9.8 ft]
Meetnauwkeurigheid van absolute temperatuur	Temperature probe (probe only - individually compensated): ±(0.1 + 0.0017 \|T\|)°C (corresponds to Pt1000 EN60751 Class AA) Calculator + temperature probe: ±(0.15 + 0.002 \|T\|)°C
Meetnauwkeurigheid van temperatuursverschil	Calculator + temperatuursonde: ±0.17K @ ΔT = 5K ±0.22 K @ ΔT = 10 K ±0.32 K @ ΔT = 20 K
Warmtemeter
Registratie	MID-goedkeuring / EN 1434 DE-21-MI004-PTB010 Mediumtemperatuur debietsensor: 15...120°C Temperatuurbereik temperatuursensoren: 0...120°C Verschilbereik: 3...100 K
Classificatie	Nauwkeurigheidsklasse 2 / milieuklasse A Mechanische omgeving: klasse M1 Elektromagnetische omgeving: klasse E1
Koeltemeter
Werkbereik	Mediumtemperatuur debietsensor: 5...50°C
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (PELV, Protective extra-low voltage)
Beschermingsgraad IEC/EN	IP54 Logische module: IP54 (met manchet A-22PEM-A04) Sensormodule: IP65
EU-conformiteit	CE-markering
IEC/EN-certificering	IEC/EN 60730-1:11 en IEC/EN 60730-2-15:10
Certificering	MID / EN 1434
Kwaliteitsnorm	ISO 9001
Type actie	Type 1
Stootspanning dimensionering voeding	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...55°C [-22...131°F]
Mediumtemperatuur	0...120°C [32...248°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Materialen
Kabel	PVC
Medium bevochtigde onderdelen	Messing vernikkeld, messing, roestvrij staal, aramidevezels, PEEK, EPDM
