Beschrijving
De Belimo 22PF-1UG valt bij Belimo in de productgroep Sensoren/Meters > Leidingsensoren (Water).
Debietsensor

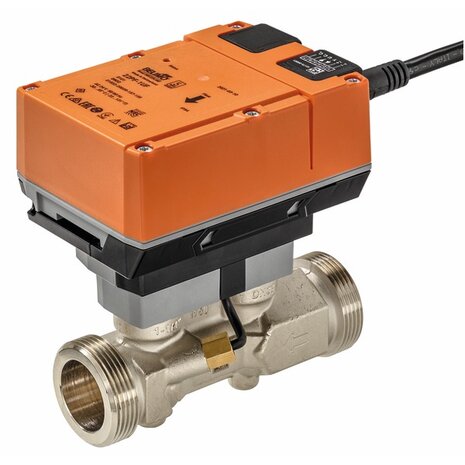

Omschrijving van Belimo: Debietsensor, AC/DC 24 V, DN 40, FS 3.33 l/s, PN 25.
Opmerking van Belimo: Meegeleverde onderdelen: isolatieschaal
Kenmerken
Volgens het datablad van Belimo:- Ultrasone debietsensor voor gesloten koud-en warmwatersystemen die water of mengsels van water en glycol bevatten. Het meet continue het glycolgehalte in het medium en compenseert dit om een nauwkeurige meting te garanderen.
- De debietsensor wordt in het systeem geïnstalleerd via twee buitendraden (ISO 228-1). De voedingsspanning is AC/DC 24 V en het uitgangssignaal is 0...10 V of communicatief via BACnet MSTP, Modbus RTU of MP-Bus.
- Het debiet kan worden geaccumuleerd.
- De configuratie wordt uitgevoerd met Belimo Assistant 2.

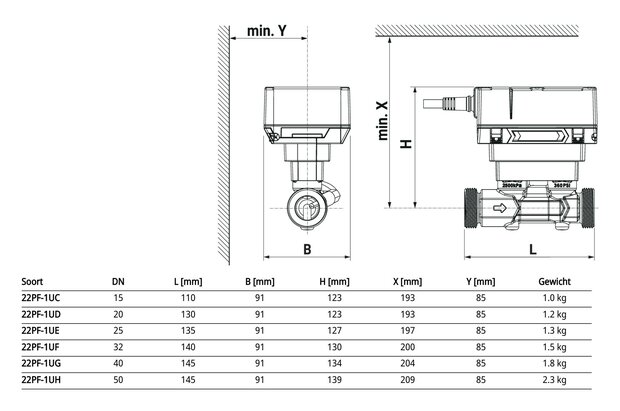

Technische Specificaties
| Fabrikant | Belimo |
|---|
| Artikelnummer | 22PF-1UG |
|---|
| Productomschrijving | Debietsensor, AC/DC 24 V, DN 40, FS 3.33 l/s, PN 25 |
|---|
| Productgroep bij Belimo | Sensoren/Meters > Leidingsensoren (Water) |
|---|
| DN | 40 |
|---|
| G ["] | 2 |
|---|
| FS [l/s] | 3.33 |
|---|
| FS [m³/h] | 12 |
|---|
| Kvs theor. [m³/h] | 23.6 |
|---|
| PN | 25 |
|---|
| Spanning AC/DC | AC/DC 24 V |
|---|
| Elektrische aansluiting | Kabel |
|---|
| Gemeten waarden | Debiet, Temperatuur |
|---|
| Uitgangssignaal | BACnet, Modbus, MP-Bus, 0...10 V |
|---|
| Full Scale | 3.33 l/s |
|---|
| Communicatie | BACnet MS/TP, Modbus RTU, MP-Bus |
|---|
| Uitgangsspanning [Bereik] | 1 x 0...10 V, 0.5...10 V, 2...10 V of gebruikergedefinieerd |
|---|
| Opmerking uitgangssignaal actief | DC 0...10 V (fabrieksinstelling), selecteerbaar via NFC, max. lading 1 mA, Gebruikergedefinieerd: - Ondergrens: 0...8 V, - Bovengrens: 2...10 V |
|---|
| Medium | Water, water met glycol tot max. 60% vol. |
|---|
| DN-maat | 40 mm |
|---|
| Gewicht | 1.8 kg |
|---|
Technische gegevens uit het datablad van de reeks 22PF-1U..
| Elektrische gegevens |
|---|
| Nominale spanning | AC/DC 24 V |
|---|
| Nominale spanningsfrequentie | 50/60 Hz |
|---|
| Functiebereik | AC 19.2...28.8 V / DC 21.6...28.8 V |
|---|
| Verbruik AC | 2.2 VA |
|---|
| Verbruik DC | 1.1 W |
|---|
| Aansluiting voeding | Kabel , 6x 0.75 mm² |
|---|
| Communicatie gegevensbus |
|---|
| Communicatie | BACnet MS/TP
Modbus RTU
MP-Bus |
|---|
| Aantal knooppunten | BACnet / Modbus zie beschrijving interface
MP-Bus max. 8 (16) |
|---|
| Functionele gegevens |
|---|
| Medium | Water
Water/glycol-mengsel |
|---|
| Configuratie | via Belimo Assistant 2 |
|---|
| Uitgangsspanning | 1 x 0...10 V, 0.5...10 V, 2...10 V of gebruikergedefinieerd |
|---|
| Analoge uitgang | DC 0...10 V (fabrieksinstelling), selecteerbaar via NFC
max. lading 1 mA
Gebruikergedefinieerd:
- Ondergrens: 0...8 V
- Bovengrens: 2...10 V |
|---|
| Pijpaansluiting | Buitendraad
conform ISO 228-1 |
|---|
| Richting voor installatie | staand tot liggend |
|---|
| Onderhoud | onderhoudsvrij |
|---|
| Meetgegevens |
|---|
| Meetwaarden | Debiet
Temperatuur |
|---|
| Meetmedium | Water, water met glycol tot max. 60% vol. |
|---|
| Meetprincipe | Ultrasone debietmeting |
|---|
| Specificatie debiet |
|---|
| Min. debietmeting | 0.2 % van FS |
|---|
| Meetnauwkeurigheid debiet | ±2%, volgens klasse 2 EN 1434, glycol 0% vol. |
|---|
| Opmerking meetnauwkeurigheid debiet | @ 15...120°C
Inlaatsectie ≥0x DN (EN 1434-4:2022)
Aanvullende informatie over de meetnauwkeurigheid (met diagram) is te vinden in het hoofdstuk "Meetnauwkeurigheid". |
|---|
| Glycolbewaking |
|---|
| Meting display glycol | 0...60% |
|---|
| Meetnauwkeurigheid glycolbewaking | ±4% |
|---|
| Veiligheidsgegevens |
|---|
| Beschermingsklasse IEC/EN | III, Veiligheidslaagspanning (PELV, Protective extra-low voltage) |
|---|
| Beschermingsgraad IEC/EN | IP54 |
|---|
| Beschermingsgraad NEMA/UL | NEMA 2 |
|---|
| EMC | CE overeenkomstig 2014/30/EU |
|---|
| IEC/EN-certificering | IEC/EN 60730-1:11 en IEC/EN 60730-2-15:10 |
|---|
| Kwaliteitsnorm | ISO 9001 |
|---|
| Type actie | Type 1 |
|---|
| Stootspanning dimensionering voeding | 0.8 kV |
|---|
| Vervuilingsgraad | 3 |
|---|
| Omgevingsvochtigheid | Max. 95% relatieve vochtigheid, niet condenserend |
|---|
| Omgevingstemperatuur | -30...55°C [-22...131°F] |
|---|
| Mediumtemperatuur | -20...120°C [-4...248°F] |
|---|
| Opmerking mediumtemperatuur | Bij een mediumtemperatuur < 2°C [<36°F], moet vorstbescherming gegarandeerd zijn |
|---|
| Opslagtemperatuur | -40...80°C [-40...176°F] |
|---|
| Materialen |
|---|
| Kabel | PVC |
|---|
| Medium bevochtigde onderdelen | Messing vernikkeld, messing, roestvrij staal, aramidevezels, PEEK, EPDM |
|---|
| Meetpijp debiet | Vernikkelde messing behuizing |
|---|
