Productnummer: AVK24A-MP-TPC

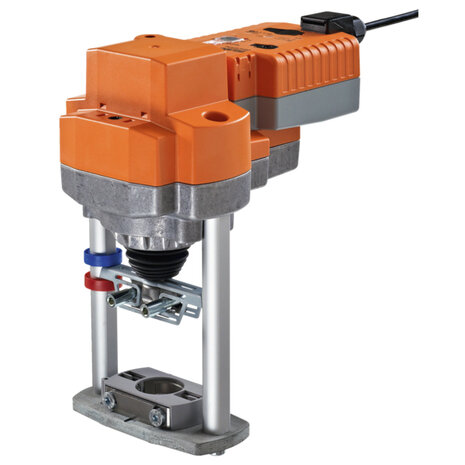

AVK24A-MP-TPC - Belimo Regelafsluiteraandrijving met veiligheidsfunctie NC/NO, 2000 N, AC/DC 24 V, MP-Bus, 2...10 V, 150 s, Slag 32 mmBeschrijvingDe Belimo AVK24A-MP-TPC valt bij Belimo in de productgroep Regelventielen > Klepaandrijvingen.Communicatieve regelafsluiteraandrijving met veiligheidsfunctie voor 2-weg en 3-weg regelafsluitersOmschrijving van Belimo: Regelafsluiteraandrijving met veiligheidsfunctie NC/NO, 2000 N, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (90...150 s), Slag 32 mm, IP54, Aansluitklemmen met kabel.KenmerkenVolgens het datablad van Belimo:Regelkracht 2000 NNominale spanning AC/DC 24 VAansturing modulerend, communicatief 2...10 V variabelSlag 32 mmCommunicatie via Belimo MP-busConversie van sensorsignalenTechnische SpecificatiesFabrikantBelimoArtikelnummerAVK24A-MP-TPCProductomschrijvingRegelafsluiteraandrijving met veiligheidsfunctie NC/NO, 2000 N, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (90...150 s), Slag 32 mm, IP54, Aansluitklemmen met kabelProductgroep bij BelimoRegelventielen > KlepaandrijvingenSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)5 WOpgenomen vermogen (houdstand)2 WVerbruik dimensionering9.5 VAAansluiting voeding regelingAansluitklemmen met kabel 1 m, 4x 0.75 mm², Aansluitklem 4 mm²AansturingMP-Bus, DC 2...10 V, DC 0.5...10 VBeschermingsklasseIP54Beschermingsgraad NEMANEMA 2Type behuizingUL Enclosure Type 2Gewicht3.8 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 21.6...28.8 VVerbruik in bedrijf5 WVerbruik in rust2 WVerbruik dimensionering9.5 VAAansluiting voeding / regelingAansluitklemmen met kabel 1 m, 4x 0.75 mm², Aansluitklem 4 mm²ParallelbedrijfJa (houd rekening met de vermogensgegevens)Communicatie gegevensbusCommunicatieve besturingMP-BusAantal knooppuntenMP-Bus max. 8Functionele gegevensMotorregelkracht2000 NWerkbereik Y2...10 VIngangsimpedantie100 kΩWerkbereik Y instelbaarBeginpunt 0.5...30VEindpunt 2.5...32 VBedrijfsmodi optioneelopen/dicht3-punts (alleen AC)Modulerend (gelijkstroom 0...32 V)Standterugmelding U2...10 VOpmerking standterugmelding UMax. 0.5 mAStandterugkoppeling U instelbaarBeginpunt 0.5...8 VEindpunt 2.5...10 VInstellingen positie noodinstellingSpindel 0...100%, instelbaar (POP draaiknop)Overbruggingstijd (PF)2 sOverbruggingstijd (PF) instelbaar0...10 sPositienauwkeurigheid±5%Handverstellingmet drukknopSlag32 mmMotorlooptijd150 s / 32 mmLooptijd motor instelbaar90...150 sLooptijd veiligheidsfunctie35 s / 32 mmGeluidsniveau, motor60 dB(A)Geluidsniveau, veiligheidsfunctie60 dB(A)Adaptatie regelbereikhandmatig (automatisch bij eerste opstart)Regelbereikadaptatie instelbaarNiet handelenAdaptatie bij inschakelenAanpassing na indrukken van de handmatige overnameknopDwangsturingregelingMAX. (maximumstand) = 100 %MIN. (minimale stand) = 0 %ZS (tussenstand, alleen wisselstroom) = 50 %Dwangsturing, instelbaarMAX = (MIN + 33%)...100%ZS = MIN...MAXStandaanwijzingMechanisch, 5...32 mm slagVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Voedingsbron ULClass 2 SupplyBeschermingsgraad IEC/ENIP54Beschermingsgraad NEMA/ULNEMA 2BehuizingUL Enclosure Type 2EMCCE overeenkomstig 2014/30/EUIEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-normType actieType 1.AAStootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad3OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur0...50°C [32...122°F]Opslagtemperatuur-40...80°C [-40...176°F]OnderhoudonderhoudsvrijGewichtGewicht3.8 kgTermenAfkortingenPOP = Veiligheidspositie / positie noodinstellingCPO = geregelde stroom uit (controlled power off) / geregelde veiligheidsfunctiePF = inschakelvertraging stroomstoring / overbruggingstijdProductdocumentatiePDFTechnisch datablad Belimo AVK24A-MP-TPCOfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding AVK..A..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo AVK24A-MP-TPC valt bij Belimo in de productgroep Regelventielen > Klepaandrijvingen.
Communicatieve regelafsluiteraandrijving met veiligheidsfunctie voor 2-weg en 3-weg regelafsluiters
Omschrijving van Belimo: Regelafsluiteraandrijving met veiligheidsfunctie NC/NO, 2000 N, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (90...150 s), Slag 32 mm, IP54, Aansluitklemmen met kabel.
