AVK24A-SR-TPC - Belimo Regelafsluiteraandrijving met veiligheidsfunctie NC/NO, 2000 N, AC/DC 24 V, 2...10 V, 150 s, Slag 32 mm

AVK24A-SR-TPC - Belimo Regelafsluiteraandrijving met veiligheidsfunctie NC/NO, 2000 N, AC/DC 24 V, 2...10 V, 150 s, Slag 32 mm

Name: AVK24A-SR-TPC - Belimo Regelafsluiteraandrijving met veiligheidsfunctie NC/NO, 2000 N, AC/DC 24 V, 2...10 V, 150 s, Slag 32 mm
Brand: Belimo
Price: 1923.9 EUR
Availability: InStock

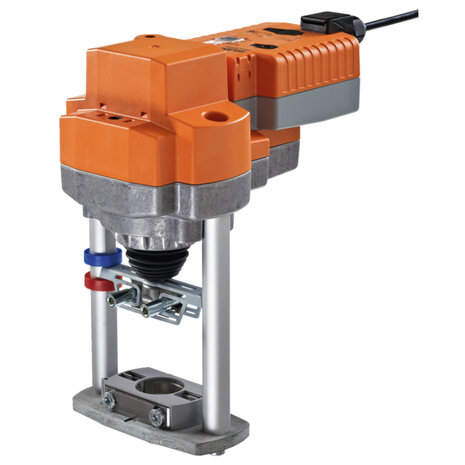

AVK24A-SR-TPC - Belimo Regelafsluiteraandrijving, 150 s, Slag 32 mm

Productnummer: AVK24A-SR-TPC

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Kracht: 2000 N | Spanning: AC/DC 24 V | Aansturing: DC 2...10 V | Looptijd: 150 s / 32 mm

€ 1.590,00 excl. btw

€ 1.923,90 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

AVK24A-SR-TPC - Belimo Regelafsluiteraandrijving met veiligheidsfunctie NC/NO, 2000 N, AC/DC 24 V, 2...10 V, 150 s, Slag 32 mm

Beschrijving

De Belimo AVK24A-SR-TPC valt bij Belimo in de productgroep Regelventielen > Klepaandrijvingen.

Modulerende regelafsluiteraandrijving voor 2-weg en 3-weg regelafsluiters

Omschrijving van Belimo: Regelafsluiteraandrijving met veiligheidsfunctie NC/NO, 2000 N, AC/DC 24 V, 2...10 V, 150 s, Slag 32 mm, IP54, Aansluitklemmen met kabel.

Kenmerken

Volgens het datablad van Belimo:

Regelkracht 2000 N
Nominale spanning AC/DC 24 V
Aansturing modulerend 2...10 V
Slag 32 mm

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	AVK24A-SR-TPC
Productomschrijving	Regelafsluiteraandrijving met veiligheidsfunctie NC/NO, 2000 N, AC/DC 24 V, 2...10 V, 150 s, Slag 32 mm, IP54, Aansluitklemmen met kabel
Productgroep bij Belimo	Regelventielen > Klepaandrijvingen
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	5 W
Opgenomen vermogen (houdstand)	2 W
Verbruik dimensionering	9.5 VA
Aansluiting voeding regeling	Aansluitklemmen met kabel 1 m, 4x 0.75 mm², Aansluitklem 4 mm²
Aansturing	DC 2...10 V
Beschermingsklasse	IP54
Beschermingsgraad NEMA	NEMA 2
Type behuizing	UL Enclosure Type 2
Gewicht	3.8 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	5 W
Verbruik in rust	2 W
Verbruik dimensionering	9.5 VA
Aansluiting voeding / regeling	Aansluitklemmen met kabel 1 m, 4x 0.75 mm², Aansluitklem 4 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Motorregelkracht	2000 N
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Instellingen positie noodinstelling	Spindel 0...100%, instelbaar (POP draaiknop)
Overbruggingstijd (PF)	2 s
Positienauwkeurigheid	±5%
Handverstelling	met drukknop
Slag	32 mm
Motorlooptijd	150 s / 32 mm
Looptijd veiligheidsfunctie	35 s / 32 mm
Geluidsniveau, motor	60 dB(A)
Geluidsniveau, veiligheidsfunctie	60 dB(A)
Adaptatie regelbereik	handmatig (automatisch bij eerste opstart)
Standaanwijzing	Mechanisch, 5...32 mm slag
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP54
Beschermingsgraad NEMA/UL	NEMA 2
Behuizing	UL Enclosure Type 2
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Type actie	Type 1.AA
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	0...50°C [32...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	3.8 kg
Termen
Afkortingen	POP = Veiligheidspositie / positie noodinstelling CPO = geregelde stroom uit (controlled power off) / geregelde veiligheidsfunctie PF = inschakelvertraging stroomstoring / overbruggingstijd
