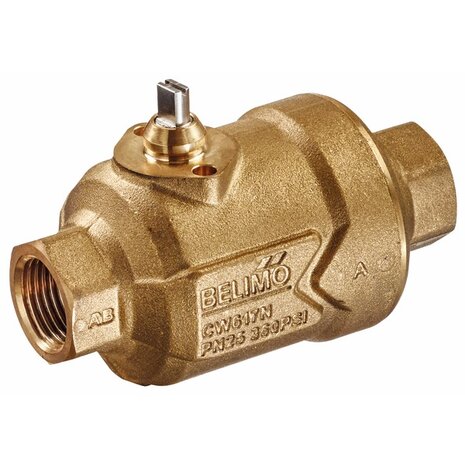

C220QP-F - Belimo PI-zoneklep (PIQCV), 2-weg, DN 20, Rp 3/4", PN 25, V'nom 980 l/h, Mediumtemperatuur -20...120°C (met aandrijving 2...90°C)

C220QP-F - Belimo PI-zoneklep (PIQCV), 2-weg, DN 20, Rp 3/4", PN 25, V'nom 980 l/h, Mediumtemperatuur -20...120°C (met aandrijving 2...90°C)

Name: C220QP-F - Belimo PI-zoneklep (PIQCV), 2-weg, DN 20, Rp 3/4", PN 25, V'nom 980 l/h, Mediumtemperatuur -20...120°C (met aandrijving 2...90°C)
Brand: Belimo
Price: 266.2 EUR
Availability: InStock

Productnummer: C220QP-F

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Maat: DN 20 | Aansl.: Binnendraad Rp 3/4" | Druk: PN 25 | V'nom: 980 l/h

€ 220,00 excl. btw

€ 266,20 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

C220QP-F - Belimo PI-zoneklep (PIQCV), 2-weg, DN 20, Rp 3/4", PN 25, V'nom 980 l/h, Mediumtemperatuur -20...120°C (met aandrijving 2...90°C)

Beschrijving

De Belimo C220QP-F valt bij Belimo in de productgroep Regelventielen > Drukonafhankelijke regelkleppen.

PI-zoneklep, 2-weg, Binnendraad

Omschrijving van Belimo: PI-zoneklep (PIQCV), 2-weg, DN 20, Binnendraad, Rp 3/4", PN 25, ps 1600 kPa, V'nom 980 l/h, Mediumtemperatuur -20...120°C (met aandrijving 2...90°C).

Opmerking van Belimo: Voor optimale energie-efficiëntie in verwarmingstoepassingen raden we aan onze overeenkomstige isolatiekappen te gebruiken.

Kenmerken

Volgens het datablad van Belimo:

Voor gesloten watersystemen
Voor modulerende besturing van luchtbehandelings- en verwarmingsinstallaties aan de waterzijde
Snelle montage van de aandrijving

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	C220QP-F
Productomschrijving	PI-zoneklep (PIQCV), 2-weg, DN 20, Binnendraad, Rp 3/4", PN 25, ps 1600 kPa, V'nom 980 l/h, Mediumtemperatuur -20...120°C (met aandrijving 2...90°C)
Productgroep bij Belimo	Regelventielen > Drukonafhankelijke regelkleppen
DN	20
Rp ["]	3/4
V'nom [m³/h]	0.98
PN	25
n(gl)	3.2
Sv min.	100
Uitvoering	2-weg
V'nom [l/h]	980
V'nom [l/s]	0.272
Medium	Water, water met glycol tot max. 50% vol.
Mediumtemperatuur	-20...120°C [-4...248°F]
Opmerking mediumtemperatuur	met aandrijving 2...90°C
Drukverschil	∆p 16...350 kPa
Sluitdruk	1400 kPa
Debietkarakteristiek	Equiprocentueel
Lekverlies	Luchtbellendicht, lekverlies A
Pijpkoppeling	Binnendraad

Technische gegevens uit het datablad van de reeks C2..QP(T)-..

Functionele gegevens
Medium	Water, water met glycol tot max. 50% vol.
Mediumtemperatuur	-20...120°C [-4...248°F]
Opmerking mediumtemperatuur	met aandrijving 2...90°C
Drukverschil	16...350 kPa
Sluitdruk ∆ps	1400 kPa
Drukverschil Δpmax	350 kPa
Debietkarakteristiek	equiprocentueel (VDI/VDE 2173), geoptimaliseerd in het openingsbereik
Drukstabiliteit	5% met een drukverschil van 35...350 kPa +10% met een drukverschil van 16...35 kPa
Lekverlies	luchtbellendicht, lekverlies A (EN 12266-1)
Debietinstelling	Zie installatiehandleiding
Draaihoek	90°
Opmerking draaihoek	Werkbereik 15...90°
Pijpaansluiting	Binnendraad conform ISO 7-1
Richting voor installatie	staand tot liggend (ten opzichte van de spindel)
Onderhoud	onderhoudsvrij
Materialen
Klephuis	Messing
Sluitlichaam	Roestvrij staal
Spindel	Roestvrij staal
Spindelpakking	EPDM O-ring
Zitting	PTFE, O-ring EPDM
Membraan	EPDM
Termen
Afkortingen	V'nom = nominaal debiet met klep volledig geopend V'max = maximaal debiet, ingesteld door de draaihoekbegrenzing op de aandrijving Sv = Regelverhouding V'nom/V'min
