CH24-SR-R100.2 - Belimo Lineaire aandrijving, 125 N, AC/DC 24 V, 2...10 V, 380 s, Slag 100 mm, IP54, Multiverpakking 20 stuks

CH24-SR-R100.2 - Belimo Lineaire aandrijving, 125 N, AC/DC 24 V, 2...10 V, 380 s, Slag 100 mm, IP54, Multiverpakking 20 stuks

Name: CH24-SR-R100.2 - Belimo Lineaire aandrijving, 125 N, AC/DC 24 V, 2...10 V, 380 s, Slag 100 mm, IP54, Multiverpakking 20 stuks
Brand: Belimo
Price: 267.41 EUR
Availability: InStock

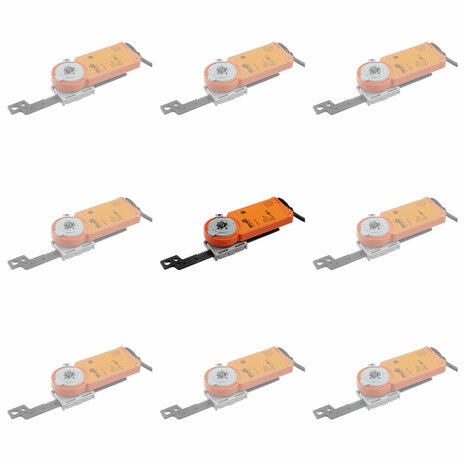

CH24-SR-R100.2 - Belimo Lineaire aandrijving, 2...10 V, Slag 100 mm

Productnummer: CH24-SR-R100.2

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Kracht: 125 N | Spanning: AC/DC 24 V | Aansturing: DC 2...10 V | Looptijd: 380 s / 100 mm

€ 221,00 excl. btw

€ 267,41 incl. btw

Bestellen

(Dit product heeft een minimale afname aantal van 20)

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

CH24-SR-R100.2 - Belimo Lineaire aandrijving, 125 N, AC/DC 24 V, 2...10 V, 380 s, Slag 100 mm, IP54, Multiverpakking 20 stuks

Beschrijving

De Belimo CH24-SR-R100.2 valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.

Modulerende lineaire aandrijving voor het instellen van luchtkleppen en afsluitschuiven in technische gebouwinstallaties

Omschrijving van Belimo: Lineaire aandrijving, 125 N, AC/DC 24 V, 2...10 V, 380 s, Slag 100 mm, IP54, Multiverpakking 20 stuks.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 0.8 m²
Regelkracht 125 N
Nominale spanning AC/DC 24 V
Aansturing modulerend 2...10 V
Standterugkoppeling 2...10 V
Slaglengte Max. 100 mm, instelbaar in stappen van 20 mm

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	CH24-SR-R100.2
Productomschrijving	Lineaire aandrijving, 125 N, AC/DC 24 V, 2...10 V, 380 s, Slag 100 mm, IP54, Multiverpakking 20 stuks
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	1 W
Opgenomen vermogen (houdstand)	0.5 W
Verbruik dimensionering	1.5 VA
Aansluiting voeding regeling	Kabel 1 m, 4x 0.75 mm²
Kracht	125 N
Aansturing	DC 2...10 V
Bewegingsrichting motor	Y = 0 V: uitgestoten
Handsteel	Met magneet
Slag	100 mm
Looptijd (motor)	380 s / 100 mm
Beschermingsklasse	IP54
Beschermingsgraad NEMA	NEMA 2
Type behuizing	UL Enclosure Type 2
Omgevingstemperatuur	-30...50°C [-22...122°F]
Gewicht	0.43 kg

Technische gegevens uit het datablad van de reeks CH24-SR-R100

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 19.2...28.8 V
Verbruik in bedrijf	1 W
Verbruik in rust	0.5 W
Verbruik dimensionering	1.5 VA
Aansluiting voeding / regeling	Kabel 1 m, 4x 0.75 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Motorregelkracht	125 N
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 1 mA
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	Y = 0 V: uitgestoten
Handverstelling	met magneet
Slag	100 mm
Slaglengte	Max. 100 mm, instelbaar in stappen van 20 mm
Slagbeperking	kan aan beide zijden worden begrensd met mechanische aanslagen
Motorlooptijd	380 s / 100 mm
Geluidsniveau, motor	35 dB(A)
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP54
Beschermingsgraad NEMA/UL	NEMA 2
Behuizing	UL Enclosure Type 2
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Hygiënetest	Conform VDI 6022 deel 1 / SWKI VA 104-01, reinigbaar en ontsmetbaar, lage uitstoot
Type actie	Type 1
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	0.43 kg
Verpakkingshoeveelheid	Multiverpakking 20 stuks
