CQKD24A - Belimo Roterende aandrijving met veiligheidsfunctie (ZoneTight) NC, 1 Nm, AC/DC 24 V, open/dicht, 15 s, IP40

CQKD24A - Belimo Roterende aandrijving met veiligheidsfunctie (ZoneTight) NC, 1 Nm, AC/DC 24 V, open/dicht, 15 s, IP40

Name: CQKD24A - Belimo Roterende aandrijving met veiligheidsfunctie (ZoneTight) NC, 1 Nm, AC/DC 24 V, open/dicht, 15 s, IP40
Brand: Belimo
Price: 211.75 EUR
Availability: InStock

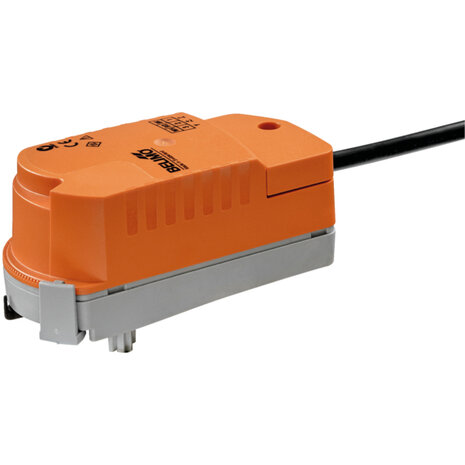

CQKD24A - Belimo Roterende aandrijving met veiligheidsfunctie NC, 15 s

Productnummer: CQKD24A

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Koppel: 1 Nm | Spanning: AC/DC 24 V | Aansturing: open/dicht | Looptijd: 15 s / 90°

€ 175,00 excl. btw

€ 211,75 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

CQKD24A - Belimo Roterende aandrijving met veiligheidsfunctie (ZoneTight) NC, 1 Nm, AC/DC 24 V, open/dicht, 15 s, IP40

Beschrijving

De Belimo CQKD24A valt bij Belimo in de productgroep Regelventielen > Klepaandrijvingen.

Roterende aandrijving met veiligheidsfunctie voor zonekleppen

Omschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie (ZoneTight) NC, 1 Nm, AC/DC 24 V, open/dicht, 15 s, IP40.

Kenmerken

Volgens het datablad van Belimo:

Nominale spanning AC/DC 24 V
Aansturing open/dicht
Snelle montage van de aandrijving
Debietinstelling variabel
Stroomloos gesloten (NC)

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	CQKD24A
Productomschrijving	Roterende aandrijving met veiligheidsfunctie (ZoneTight) NC, 1 Nm, AC/DC 24 V, open/dicht, 15 s, IP40
Productgroep bij Belimo	Regelventielen > Klepaandrijvingen
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	2.5 W
Opgenomen vermogen (houdstand)	0.5 W
Verbruik dimensionering	5 VA
Aansluiting voeding regeling	Kabel 1 m, 2x 0.34 mm²
Aansturing	open/dicht
Beschermingsklasse	IP40
Gewicht	0.21 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	2.5 W
Verbruik in rust	0.5 W
Verbruik dimensionering	5 VA
Aansluiting voeding / regeling	Kabel 1 m, 2x 0.34 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Draaimoment van motor	1 Nm
Bewegingsrichting veiligheidsfunctie	stroomloos gesloten bevestigen (aanslag NC = 0 %)
Handverstelling	met aandrijving (uitgeklikt)
Motorlooptijd	15 s / 90°
Looptijd veiligheidsfunctie	15 s / 90°
Geluidsniveau, motor	55 dB(A)
Geluidsniveau, veiligheidsfunctie	55 dB(A)
Standaanwijzing	Mechanisch
Debietinstelling	zie productkenmerken
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Beschermingsgraad IEC/EN	IP40
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
Type actie	Type 1.AA
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	2
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	5...40°C [41...104°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	0.21 kg
Termen
Afkortingen	POP = Veiligheidspositie / positie noodinstelling PF = inschakelvertraging stroomstoring / overbruggingstijd
