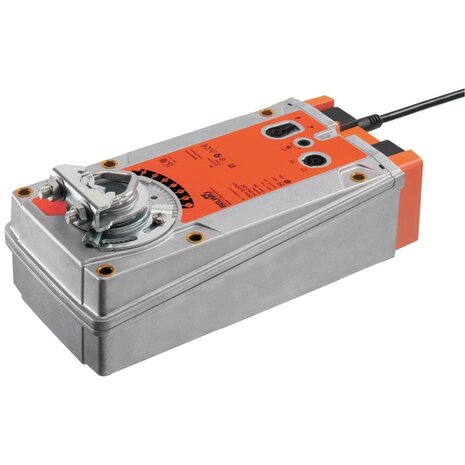

EF24A-MP - Belimo Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (60...150 s), IP54

EF24A-MP - Belimo Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (60...150 s), IP54

Name: EF24A-MP - Belimo Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (60...150 s), IP54
Brand: Belimo
Price: 1299.54 EUR
Availability: InStock

Productnummer: EF24A-MP

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Koppel: 30 Nm | Spanning: AC/DC 24 V | Aansturing: MP-Bus, DC 2...10 V, DC 0.5...10 V | Looptijd: 150 s / 90°

€ 1.074,00 excl. btw

€ 1.299,54 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

EF24A-MP - Belimo Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (60...150 s), IP54

Beschrijving

De Belimo EF24A-MP valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.

Communicatieve roterende aandrijving met veiligheidsfunctie voor het instellen van kleppen in technische gebouwinstallaties

Omschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (60...150 s), IP54.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 6 m²
Draaimoment van motor 30 Nm
Nominale spanning AC/DC 24 V
Aansturing modulerend, communicatief 2...10 V variabel
Standterugkoppeling 2...10 V variabel
Communicatie via Belimo MP-bus
Conversie van sensorsignalen

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	EF24A-MP
Productomschrijving	Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (60...150 s), IP54
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	9.5 W
Opgenomen vermogen (houdstand)	4.5 W
Verbruik dimensionering	16 VA
Aansluiting voeding regeling	Kabel 1 m, 4x 0.75 mm², FRNC (halogeenvrij)
Draaimoment	30 Nm
Aansturing	MP-Bus, DC 2...10 V, DC 0.5...10 V
Bewegingsrichting motor	selecteerbaar met schakelaar L/R
Draairichting (bedrijfsveilig)	Selecteerbaar met montage L/R
Handsteel	Met behulp van handslinger en vergrendelschakelaar
Draaihoek	95°
Looptijd (motor)	150 s / 90°
Looptijd motor instelbaar	60...150 s
Looptijd (veiligheidsfunctie)	<20 s
Asverbinding	Universele klemring 12...26.7 mm
Beschermingsklasse	IP54
Omgevingstemperatuur	-30...50°C [-22...122°F]
Gewicht	4.6 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	9.5 W
Verbruik in rust	4.5 W
Verbruik dimensionering	16 VA
Aansluiting voeding / regeling	Kabel 1 m, 4x 0.75 mm², halogeenvrij
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Communicatie gegevensbus
Communicatieve besturing	MP-Bus
Aantal knooppunten	MP-Bus max. 8
Functionele gegevens
Draaimoment van motor	30 Nm
Draaimoment Veiligheidsfunctie	30 Nm
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Werkbereik Y instelbaar	Beginpunt 0.5...30V Eindpunt 2.5...32 V
Bedrijfsmodi optioneel	open/dicht 3-punts (alleen AC) Modulerend (gelijkstroom 0...32 V)
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Standterugkoppeling U instelbaar	Beginpunt 0.5...8 V Eindpunt 2.5...10 V
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	selecteerbaar met schakelaar L/R
Bewegingsrichting instelbaar	elektronisch omkeerbaar
Bewegingsrichting veiligheidsfunctie	selecteerbaar met montage L/R
Handverstelling	met behulp van handslinger en vergrendelschakelaar
Draaihoek	Max. 95°
Opmerking draaihoek	instelbaar beginnend bij 33 % in stappen van 5 % (met mechanische aanslag)
Motorlooptijd	150 s / 90°
Looptijd motor instelbaar	60...150 s
Looptijd veiligheidsfunctie	<20 s @ -20...50°C, <60 s @ -30°C
Geluidsniveau, motor	45 dB(A)
Geluidsniveau, veiligheidsfunctie	71 dB(A)
Adaptatie regelbereik	handmatig
Regelbereikadaptatie instelbaar	Niet handelen Adaptatie bij inschakelen Aanpassing na gebruik van de handslinger
Dwangsturingregeling	MAX. (maximumstand) = 100 % MIN. (minimale stand) = 0 % ZS (tussenstand, alleen wisselstroom) = 50 %
Dwangsturing, instelbaar	MAX = (MIN + 32%)...100% MIN = 0%...(MAX - 32%) ZS = MIN...MAX
Asverbinding	Universele klemring 12...26.7 mm
Standaanwijzing	Mechanisch
Levensduur	Min. 60'000 veiligheidsposities
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Beschermingsgraad IEC/EN	IP54
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
Hygiënetest	Conform VDI 6022 deel 1
Type actie	Type 1.AA
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	4.6 kg
