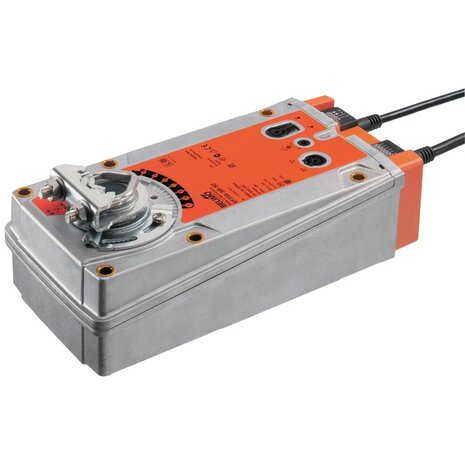

EF24A-SR-S2 - Belimo Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, 2...10 V, 150 s, 2x SPDT, IP54

EF24A-SR-S2 - Belimo Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, 2...10 V, 150 s, 2x SPDT, IP54

Name: EF24A-SR-S2 - Belimo Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, 2...10 V, 150 s, 2x SPDT, IP54
Brand: Belimo
Price: 1226.94 EUR
Availability: InStock

Productnummer: EF24A-SR-S2

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Koppel: 30 Nm | Spanning: AC/DC 24 V | Aansturing: DC 2...10 V | Looptijd: 150 s / 90°

€ 1.014,00 excl. btw

€ 1.226,94 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

EF24A-SR-S2 - Belimo Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, 2...10 V, 150 s, 2x SPDT, IP54

Beschrijving

De Belimo EF24A-SR-S2 valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.

Modulerende roterende aandrijving met veiligheidsfunctie voor het instellen van kleppen in technische gebouwinstallaties

Omschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, 2...10 V, 150 s, 2x SPDT, IP54.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 6 m²
Draaimoment van motor 30 Nm
Nominale spanning AC/DC 24 V
Aansturing modulerend 2...10 V
Standterugkoppeling 2...10 V
Met 2 geïntegreerde hulpschakelaars

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	EF24A-SR-S2
Productomschrijving	Roterende aandrijving met veiligheidsfunctie, 30 Nm, AC/DC 24 V, 2...10 V, 150 s, 2x SPDT, IP54
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	7 W
Opgenomen vermogen (houdstand)	4.5 W
Verbruik dimensionering	12 VA
Hulpschakelaars	2x SPDT
Aansluiting voeding regeling	Kabel 1 m, 4x 0.75 mm², FRNC (halogeenvrij)
Aansluiting hulpschakelaar	Kabel 1 m, 6x 0.75 mm², FRNC (halogeenvrij)
Draaimoment	30 Nm
Aansturing	DC 2...10 V
Bewegingsrichting motor	selecteerbaar met schakelaar L/R
Draairichting (bedrijfsveilig)	Selecteerbaar met montage L/R
Handsteel	Met behulp van handslinger en vergrendelschakelaar
Draaihoek	95°
Looptijd (motor)	150 s / 90°
Looptijd (veiligheidsfunctie)	<20 s
Asverbinding	Universele klemring 12...26.7 mm
Beschermingsklasse	IP54
Omgevingstemperatuur	-30...50°C [-22...122°F]
Gewicht	4.7 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	7 W
Verbruik in rust	4.5 W
Verbruik dimensionering	12 VA
Hulpschakelaar	2x SPDT, 1x 10% / 1x 11...100%
Schakelvermogen van hulpschakelaar	1 mA...3 A (0.5 A inductief), DC 5 V...AC 250 V
Aansluiting voeding / regeling	Kabel 1 m, 4x 0.75 mm², FRNC (halogeenvrij)
Aansluiting hulpschakelaar	Kabel 1 m, 6x 0.75 mm², FRNC (halogeenvrij)
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Draaimoment van motor	30 Nm
Draaimoment Veiligheidsfunctie	30 Nm
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	selecteerbaar met schakelaar L/R
Bewegingsrichting veiligheidsfunctie	selecteerbaar met montage L/R
Handverstelling	met behulp van handslinger en vergrendelschakelaar
Draaihoek	Max. 95°
Opmerking draaihoek	instelbaar beginnend bij 33 % in stappen van 5 % (met mechanische aanslag)
Motorlooptijd	150 s / 90°
Looptijd veiligheidsfunctie	<20 s @ -20...50°C, <60 s @ -30°C
Geluidsniveau, motor	45 dB(A)
Geluidsniveau, veiligheidsfunctie	71 dB(A)
Asverbinding	Universele klemring 12...26.7 mm
Standaanwijzing	Mechanisch
Levensduur	Min. 60'000 veiligheidsposities
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Beschermingsklasse hulpschakelaar IEC/EN	II, versterkte isolatie
Beschermingsgraad IEC/EN	IP54
EMC	CE overeenkomstig 2014/30/EU
Laagspanningsrichtlijn	CE overeenkomstig 2014/35/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
Hygiënetest	Conform VDI 6022 deel 1
Type actie	Type 1.AA.B
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Hulpschakelaar stootspanning dimensionering	2.5 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	4.7 kg
