Beschrijving
De Belimo EP020R2+KBAC valt bij Belimo in de productgroep Regelventielen > Drukonafhankelijke regelkleppen.

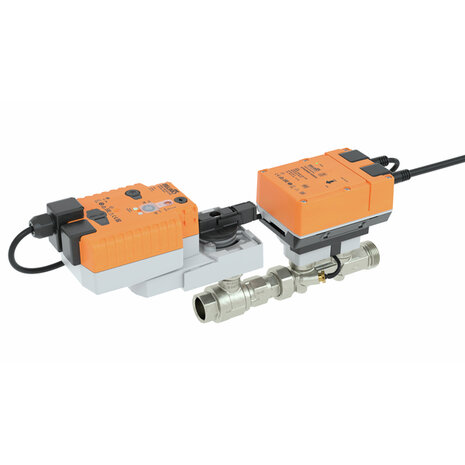

Regelkogelkraan met sensorgestuurde debietregeling met veiligheidsfunctie, 2-weg, Binnen- en buitendraad, PN 25 (EPIV)
Omschrijving van Belimo: Elektr. 2-weg PI-CCV EPIV met veiligheidsfunctie, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, DN 20, Binnen- en buitendraad, Rp 3/4" / G 1", PN 25, ps 1600 kPa, V'nom 0.69 l/s, Mediumtemperatuur -10...120°C, Glycolbewaking.
Opmerking van Belimo: Het toebehoren ZREV..F (pijpkoppeling) is nodig voor de installatie in de leiding.
Kenmerken
Volgens het datablad van Belimo:- Nominale spanning AC/DC 24 V
- Aansturing modulerend, communicatief, hybride
- Voor gesloten watersystemen
- Voor modulerende besturing van luchtbehandelings- en verwarmingsinstallaties aan de waterzijde
- Communicatie via BACnet MS/TP, Modbus RTU, Belimo-MP-Bus of conventionele regeling
- Omvorming van actieve sensorsignalen en schakelcontacten
- Mediumtemperatuurmeting
- Glycolbewaking

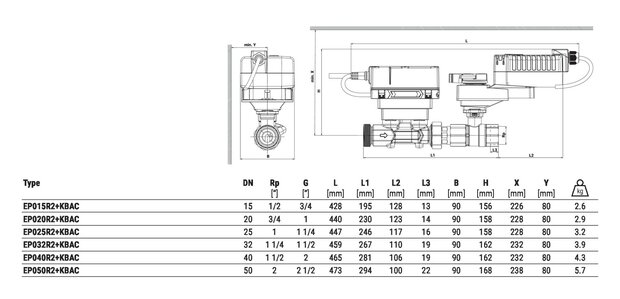

Technische Specificaties
| Fabrikant | Belimo |
|---|
| Artikelnummer | EP020R2+KBAC |
|---|
| Productomschrijving | Elektr. 2-weg PI-CCV EPIV met veiligheidsfunctie, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, DN 20, Binnen- en buitendraad, Rp 3/4" / G 1", PN 25, ps 1600 kPa, V'nom 0.69 l/s, Mediumtemperatuur -10...120°C, Glycolbewaking |
|---|
| Productgroep bij Belimo | Regelventielen > Drukonafhankelijke regelkleppen |
|---|
| DN | 20 |
|---|
| Rp ["] | 3/4 |
|---|
| G ["] | 1 |
|---|
| V'nom [l/min] | 41.7 |
|---|
| V'nom [m³/h] | 2.5 |
|---|
| Kvs theor. [m³/h] | 5.3 |
|---|
| PN | 25 |
|---|
| Uitvoering | 2-weg |
|---|
| V'nom [l/s] | 0.69 |
|---|
| Instelbaar debiet | 25...100 % van V'nom |
|---|
| Medium | Water, water met glycol tot max. 60% vol. |
|---|
| Mediumtemperatuur | -10...120°C [14...248°F] |
|---|
| Opmerking mediumtemperatuur | Bij een mediumtemperatuur van -10...2 °C wordt een spindelverwarming of klephalsverlenging aanbevolen. |
|---|
| Drukverschil | ∆pmax 350 kPa |
|---|
| Sluitdruk | 1400 kPa |
|---|
| Opmerking drukverschil | 200 kPa voor geluidsarme werking |
|---|
| Debietkarakteristiek | Equiprocentueel |
|---|
| Lekverlies | Luchtbellendicht, lekverlies A |
|---|
| Pijpkoppeling | Binnen- en buitendraad |
|---|
| Spanning AC/DC | AC/DC 24 V |
|---|
| Opgenomen vermogen (lopend) | 4 W |
|---|
| Opgenomen vermogen (houdstand) | 3.7 W |
|---|
| Verbruik dimensionering | 6.5 VA |
|---|
| Aansluiting voeding regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Aansturing | BACnet MS/TP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, Hybride (communicatief/analoog) |
|---|
| Beschermingsklasse | IP54 |
|---|
Technische gegevens uit het datablad van de reeks EP..R2+KBAC
| Elektrische gegevens |
|---|
| Nominale spanning | AC/DC 24 V |
|---|
| Nominale spanningsfrequentie | 50/60 Hz |
|---|
| Functiebereik | AC 19.2...28.8 V / DC 21.6...28.8 V |
|---|
| Verbruik in bedrijf | 4 W (DN 15...25)
5 W (DN 32...50) |
|---|
| Verbruik in rust | 3.7 W (DN 15...25)
3.9 W (DN 32...50) |
|---|
| Verbruik dimensionering | 6.5 VA (DN 15...25)
7.5 VA (DN 32...50) |
|---|
| Aansluiting voeding / regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Kabellengte | 1 m |
|---|
| Communicatie gegevensbus |
|---|
| Communicatieve besturing | BACnet MS/TP
Modbus RTU
MP-Bus |
|---|
| Aantal knooppunten | BACnet / Modbus zie beschrijving interface
MP-Bus max. 8 |
|---|
| MP-Bus compatibiliteitsmodus | Als het apparaat wordt gebruikt als een EP..R-(K)MP-vervanging in een al bestaand MP-Bus-systeem, kan de box voor de MP-compatibiliteitsmodus worden ingesteld. De bestaande MP client zal het apparaat herkennen als voormalig EPIV-apparaat.
De compatibiliteitsmodus mag niet worden gebruikt voor nieuwe projecten. |
|---|
| Functionele gegevens |
|---|
| Werkbereik Y | 2...10 V |
|---|
| Werkbereik Y instelbaar | 0.5...10 V |
|---|
| Standterugmelding U | 2...10 V |
|---|
| Opmerking standterugmelding U | Max. 1 mA |
|---|
| Standterugmelding U instelbaar | 0...10 V
0.5...10 V |
|---|
| Instellingen positie noodinstelling | NC/NO of instelbaar 0...100% (POP draaiknop) |
|---|
| Looptijd veiligheidsfunctie | 35 s / 90° |
|---|
| Geluidsniveau motor | 45 dB(A) |
|---|
| Geluidsniveau, veiligheidsfunctie | 61 dB(A) |
|---|
| V'max instelbaar | 25...100 % van V'nom |
|---|
| Regelnauwkeurigheid | ±5% (van 25...100% V'nom) |
|---|
| Opmerking regelnauwkeurigheid | ±10% (van 25...100% V'nom) @ Glycol 0...60% vol. |
|---|
| Min. regelbaar debiet | 1% van V'nom |
|---|
| Configuratie | via NFC, Belimo Assistant 2 |
|---|
| Medium | Water, water met glycol tot max. 60% vol. |
|---|
| Mediumtemperatuur | -10...120°C [14...248°F] |
|---|
| Opmerking mediumtemperatuur | Bij een mediumtemperatuur van -10...2 °C wordt een spindelverwarming of klephalsverlenging aanbevolen. |
|---|
| Sluitdruk | ∆ps 1400 kPa |
|---|
| Drukverschil | ∆pmax 350 kPa |
|---|
| Opmerking werkdruk | 200 kPa voor geluidsarme werking |
|---|
| Debietkarakteristiek | equiprocentueel (VDI/VDE 2173), geoptimaliseerd in het openingsbereik |
|---|
| Opmerking debietkarakteristiek | omschakelbaar naar lineair (VDI/VDE 2173) |
|---|
| Lekverlies | luchtbellendicht, lekverlies A (EN 12266-1) |
|---|
| Pijpaansluiting | Binnen- en buitendraad |
|---|
| Richting voor installatie | staand tot liggend (ten opzichte van de spindel) |
|---|
| Onderhoud | onderhoudsvrij |
|---|
| Handverstelling | met drukknop |
|---|
| Meetgegevens |
|---|
| Meetwaarden | Debiet
Mediumtemperatuur in klepeenheid |
|---|
| Temperatuursensor | Pt1000 - EN60751, 2-aderige technologie, onafscheidelijk verbonden
geïntegreerde debietsensor |
|---|
| Temperatuurmeting |
|---|
| Meetnauwkeurigheid van absolute temperatuur | ±0.35°C @ 10°C [±0.65°F @ 50°F] (Pt1000 EN60751 Class B)
±0.6°C @ 60°C [±1.1°F @ 140°F] (Pt1000 EN60751 Class B) |
|---|
| Debietmeting |
|---|
| Meetprincipe | Ultrasone debietmeting |
|---|
| Meetnauwkeurigheid debiet | ±2%, volgens klasse 2 EN 1434, glycol 0% vol. |
|---|
| Opmerking meetnauwkeurigheid debiet | @ 15...120°C
Inlaatsectie ≥0x DN (EN 1434-4:2022)
±5% (van 20...100% V'nom) @ glycol 0...60% vol. |
|---|
| Min. debietmeting | 0.2% van V'nom |
|---|
| Glycolbewaking |
|---|
| Meting display glycol | 0...60% |
|---|
| Meetnauwkeurigheid glycolbewaking | ±4% |
|---|
| Veiligheidsgegevens |
|---|
| Beschermingsklasse IEC/EN | III, Veiligheidslaagspanning (PELV, Protective extra-low voltage) |
|---|
| Beschermingsgraad IEC/EN | IP54 |
|---|
| Richtlijn drukapparatuur | CE overeenkomstig 2014/68/EU |
|---|
| EMC | CE overeenkomstig 2014/30/EU |
|---|
| IEC/EN-certificering | IEC/EN 60730-1:11 en IEC/EN 60730-2-15:10 |
|---|
| Kwaliteitsnorm | ISO 9001 |
|---|
| Type actie | Type 1.AA |
|---|
| Stootspanningstoevoer dimensionering / regeling | 0.8 kV |
|---|
| Vervuilingsgraad | 3 |
|---|
| Omgevingsvochtigheid | Max. 95% relatieve vochtigheid, niet condenserend |
|---|
| Omgevingstemperatuur | -30...50°C [-22...122°F] |
|---|
| Opslagtemperatuur | -40...80°C [-40...176°F] |
|---|
| Materialen |
|---|
| Klephuis | Vernikkelde messing behuizing |
|---|
| Finish behuizing | vernikkeld |
|---|
| Meetpijp debiet | Vernikkelde messing behuizing |
|---|
| Sluitlichaam | Roestvrij staal |
|---|
| Spindel | Roestvrij staal |
|---|
| Spindelpakking | EPDM O-ring |
|---|
| Termen |
|---|
| Afkortingen | POP = Veiligheidspositie / positie noodinstelling |
|---|
