Beschrijving
De Belimo EP020R6+BAC valt bij Belimo in de productgroep Regelventielen > Drukonafhankelijke regelkleppen.

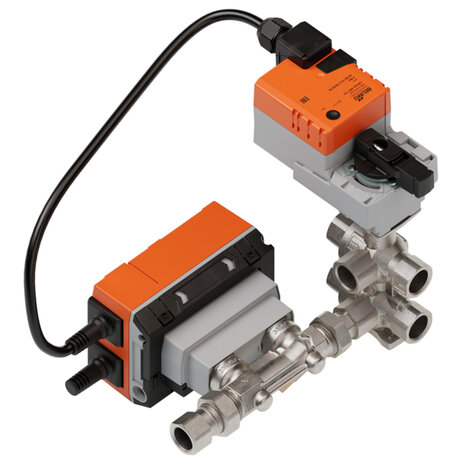

Regelkogelkraan met sensorgestuurde debietregeling, 6-weg, Binnendraad, PN 16 (EPIV)
Omschrijving van Belimo: Elektr. 6-weg PI-CCV EPIV, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, DN 20, Binnendraad, Rp 3/4", PN 16, ps 1600 kPa, V'nom 2500 l/h, Mediumtemperatuur 6...80°C.
Kenmerken
Volgens het datablad van Belimo:- Nominale spanning AC/DC 24 V
- Aansturing modulerend, communicatief, hybride
- Twee sequenties (koelen/verwarmen) met een roterende aandrijving 90°.
- Schakel- of modulerende besturing aan de waterzijde van thermische verwarmings-/ koelelementen
- Voor gesloten watersystemen
- Communicatie via BACnet MS/TP, Modbus RTU, Belimo-MP-Bus of conventionele regeling

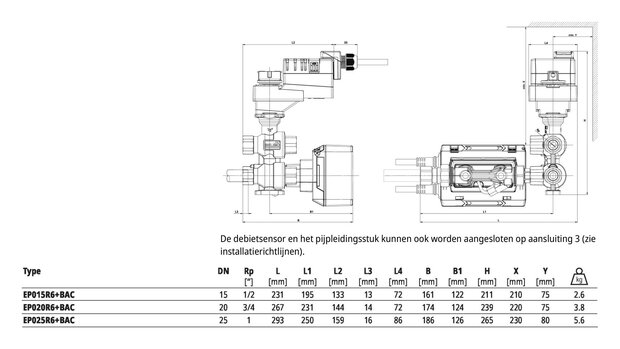

Technische Specificaties
| Fabrikant | Belimo |
|---|
| Artikelnummer | EP020R6+BAC |
|---|
| Productomschrijving | Elektr. 6-weg PI-CCV EPIV, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, DN 20, Binnendraad, Rp 3/4", PN 16, ps 1600 kPa, V'nom 2500 l/h, Mediumtemperatuur 6...80°C |
|---|
| Productgroep bij Belimo | Regelventielen > Drukonafhankelijke regelkleppen |
|---|
| DN | 20 |
|---|
| Rp ["] | 3/4 |
|---|
| V'max low-n [l/h] | 1760 |
|---|
| V'nom [m³/h] | 2.5 |
|---|
| Kvs theor. [m³/h] | 3.5 |
|---|
| PN | 16 |
|---|
| Uitvoering | 6-weg |
|---|
| V'nom [l/h] | 2500 |
|---|
| Instelbaar debiet | 4.2...100% van V'nom |
|---|
| Medium | Water, water met glycol tot max. 60% vol. |
|---|
| Mediumtemperatuur | 6...80°C [43...176°F] |
|---|
| Drukverschil | ∆pmax 110 kPa |
|---|
| Sluitdruk | 350 kPa |
|---|
| Debietkarakteristiek | Lineair |
|---|
| Lekverlies | Luchtbellendicht, lekverlies A |
|---|
| Pijpkoppeling | Binnendraad |
|---|
| Spanning AC/DC | AC/DC 24 V |
|---|
| Opgenomen vermogen (lopend) | 4 W |
|---|
| Opgenomen vermogen (houdstand) | 3.7 W |
|---|
| Verbruik dimensionering | 6.5 VA |
|---|
| Aansluiting voeding regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Aansturing | BACnet MS/TP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, Hybride (communicatief/analoog) |
|---|
| Beschermingsklasse | IP54 |
|---|
Technische gegevens uit het datablad van de reeks EP..R6+BAC
| Elektrische gegevens |
|---|
| Nominale spanning | AC/DC 24 V |
|---|
| Nominale spanningsfrequentie | 50/60 Hz |
|---|
| Functiebereik | AC 19.2...28.8 V / DC 21.6...28.8 V |
|---|
| Verbruik in bedrijf | 4 W (DN 15...20)
4.5 W (DN 25) |
|---|
| Verbruik in rust | 3.7 W |
|---|
| Verbruik dimensionering | 6.5 VA (DN 15...20)
8.5 VA (DN 25) |
|---|
| Aansluiting voeding / regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Parallelbedrijf | Ja (houd rekening met de vermogensgegevens) |
|---|
| Communicatie gegevensbus |
|---|
| Communicatieve besturing | BACnet MS/TP
Modbus RTU
MP-Bus |
|---|
| Aantal knooppunten | BACnet / Modbus zie beschrijving interface
MP-Bus max. 8 |
|---|
| Functionele gegevens |
|---|
| Werkbereik Y | 2...10 V |
|---|
| Werkbereik Y instelbaar | 0.5...10 V |
|---|
| Standterugmelding U | 2...10 V |
|---|
| Opmerking standterugmelding U | Max. 1 mA |
|---|
| Standterugmelding U instelbaar | 0...10 V
0.5...10 V |
|---|
| Geluidsniveau motor | 35 dB(A) |
|---|
| V'max instelbaar | 4.2...100% van V'nom |
|---|
| Regelnauwkeurigheid | ±5% (van 25...100% V'nom) |
|---|
| Opmerking regelnauwkeurigheid | ±10% (van 25...100% V'nom) @ Glycol 0...60% vol. |
|---|
| Medium | Water, water met glycol tot max. 60% vol. |
|---|
| Mediumtemperatuur | 6...80°C [43...176°F] |
|---|
| Sluitdruk | ∆ps 350 kPa |
|---|
| Drukverschil | ∆pmax 110 kPa |
|---|
| Debietkarakteristiek | lineair |
|---|
| Lekverlies | luchtbellendicht, lekverlies A (EN 12266-1) |
|---|
| Pijpaansluiting | Binnendraad
conform ISO 7-1 |
|---|
| Richting voor installatie | staand tot liggend (ten opzichte van de spindel) |
|---|
| Onderhoud | onderhoudsvrij |
|---|
| Handverstelling | met drukknop, vergrendelbaar |
|---|
| Temperatuurmeting |
|---|
| Meetnauwkeurigheid van absolute temperatuur | ±0.35°C @ 10°C [±0.65°F @ 50°F] (Pt1000 EN60751 Class B)
±0.6°C @ 60°C [±1.1°F @ 140°F] (Pt1000 EN60751 Class B) |
|---|
| Debietmeting |
|---|
| Meetprincipe | Ultrasone debietmeting |
|---|
| Meetnauwkeurigheid debiet | ±2%, volgens klasse 2 EN 1434, glycol 0% vol. |
|---|
| Opmerking meetnauwkeurigheid debiet | ±5% (van 20...100% V'nom) @ glycol 0...60% vol. |
|---|
| Min. debietmeting | 0.2% van V'nom |
|---|
| Glycolbewaking |
|---|
| Meting display glycol | 0...60% |
|---|
| Meetnauwkeurigheid glycolbewaking | ±4% |
|---|
| Veiligheidsgegevens |
|---|
| Beschermingsklasse IEC/EN | III, Veiligheidslaagspanning (PELV, Protective extra-low voltage) |
|---|
| Beschermingsgraad IEC/EN | IP54 |
|---|
| Richtlijn drukapparatuur | CE overeenkomstig 2014/68/EU |
|---|
| EMC | CE overeenkomstig 2014/30/EU |
|---|
| Type actie | Type 1 |
|---|
| Stootspanningstoevoer dimensionering / regeling | 0.8 kV |
|---|
| Vervuilingsgraad | 3 |
|---|
| Omgevingsvochtigheid | Max. 95% relatieve vochtigheid, niet condenserend |
|---|
| Omgevingstemperatuur | -30...55°C [-22...131°F] |
|---|
| Opslagtemperatuur | -40...80°C [-40...176°F] |
|---|
| Materialen |
|---|
| Klephuis | Vernikkelde messing behuizing |
|---|
| Meetpijp debiet | Vernikkelde messing behuizing |
|---|
| Sluitlichaam | verchroomd messing |
|---|
| Spindel | vernikkeld messing |
|---|
| Spindelpakking | EPDM O-ring |
|---|
| Zitting | PTFE, O-ring EPDM |
|---|
