Beschrijving
De Belimo EV032R2+KBAC valt bij Belimo in de productgroep Regelventielen > Drukonafhankelijke regelkleppen.

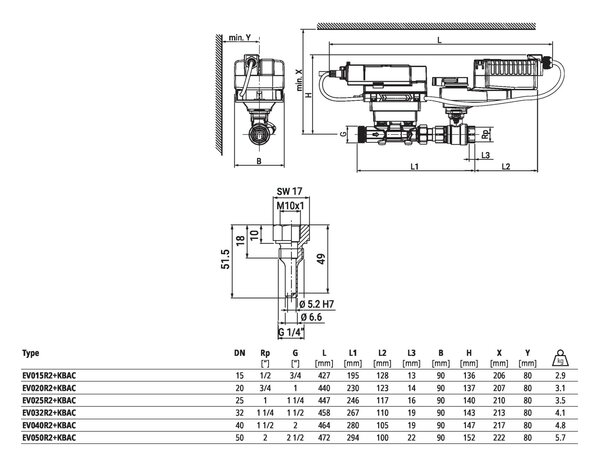

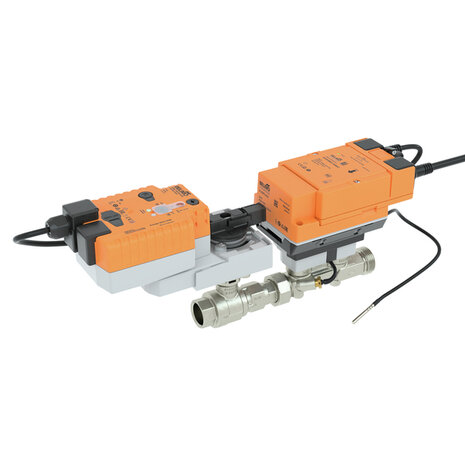

Omschrijving van Belimo: Elektr. 2-weg PI-CCV Belimo Energy Valve™ met veiligheidsfunctie, AC/DC 24 V, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud, 2...10 V, DN 32, Binnen- en buitendraad, Rp 1 1/4" / G 1 1/2", PN 25, ps 1600 kPa, V'nom 1.67 l/s, Mediumtemperatuur -10...120°C, Glycolbewaking.
Opmerking van Belimo: Voor installatie in pijpleidingen raden we het toebehoren ZREV..F (pijpkoppeling) aan.
Opmerking van Belimo: Voor informatie over geleverde delen en beschikbaar toebehoren, zie het datablad.
Kenmerken
Volgens het datablad van Belimo:- Nominale spanning AC/DC 24 V
- Aansturing modulerend, communicatief, hybride
- Voor gesloten watersystemen
- Voor modulerende besturing van luchtbehandelings- en verwarmingsinstallaties aan de waterzijde
- Ethernet 10/100 Mbit/s, TCP/IP, geïntegreerde webserver
- Communicatie via BACnet, Modbus, Belimo MP-Bus of conventionele regeling
- PoE (Power over Ethernet) voeding mogelijk
- Conversie van sensorsignalen
- Glycolbewaking
- Vermogensregeling, debietregeling, positieregeling en drukverschilregeling
Technische Specificaties
| Fabrikant | Belimo |
|---|
| Artikelnummer | EV032R2+KBAC |
|---|
| Productomschrijving | Elektr. 2-weg PI-CCV Belimo Energy Valve™ met veiligheidsfunctie, AC/DC 24 V, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud, 2...10 V, DN 32, Binnen- en buitendraad, Rp 1 1/4" / G 1 1/2", PN 25, ps 1600 kPa, V'nom 1.67 l/s, Mediumtemperatuur -10...120°C, Glycolbewaking |
|---|
| Productgroep bij Belimo | Regelventielen > Drukonafhankelijke regelkleppen |
|---|
| DN | 32 |
|---|
| Rp ["] | 1 1/4 |
|---|
| G ["] | 1 1/2 |
|---|
| V'nom [l/min] | 100 |
|---|
| V'nom [m³/h] | 6 |
|---|
| Kvs theor. [m³/h] | 14.1 |
|---|
| PN | 25 |
|---|
| Uitvoering | 2-weg |
|---|
| V'nom [l/s] | 1.67 |
|---|
| Instelbaar debiet | 25...100 % van V'nom |
|---|
| Medium | Water, water met glycol tot max. 60% vol. |
|---|
| Mediumtemperatuur | -10...120°C [14...248°F] |
|---|
| Opmerking mediumtemperatuur | Bij een mediumtemperatuur van -10...2 °C wordt een spindelverwarming of klephalsverlenging aanbevolen. |
|---|
| Drukverschil | ∆pmax 350 kPa |
|---|
| Sluitdruk | 1400 kPa |
|---|
| Opmerking drukverschil | 200 kPa voor geluidsarme werking |
|---|
| Debietkarakteristiek | Equiprocentueel |
|---|
| Lekverlies | Luchtbellendicht, lekverlies A |
|---|
| Pijpkoppeling | Binnen- en buitendraad |
|---|
| Spanning AC/DC | AC/DC 24 V |
|---|
| Opgenomen vermogen (lopend) | 15 W |
|---|
| Opgenomen vermogen (houdstand) | 6.5 W |
|---|
| Verbruik dimensionering | 26 VA |
|---|
| Aansluiting voeding regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Aansluiting Ethernet | RJ45-stekkerbus |
|---|
| Aansturing | BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, Hybride (communicatief/analoog), Cloud |
|---|
| Beschermingsklasse | IP54 |
|---|
Technische gegevens uit het datablad van de reeks EV..R2+KBAC
| Elektrische gegevens |
|---|
| Nominale spanning | AC/DC 24 V |
|---|
| Nominale spanningsfrequentie | 50/60 Hz |
|---|
| Functiebereik | AC 19.2...28.8 V / DC 21.6...28.8 V |
|---|
| Verbruik in bedrijf | 15 W |
|---|
| Verbruik in rust | 6.5 W |
|---|
| Verbruik dimensionering | 26 VA |
|---|
| Aansluiting voeding / regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Aansluiting Ethernet | RJ45-stekkerbus |
|---|
| Power over Ethernet PoE | DC 37...57 V
11 W (PD13W)
IEEE 802.3af/at, type 1, klasse 3 |
|---|
| Geleiders, kabels | Voedingsspanning AC/DC 24 V: kabellengte <100 m, geen afscherming of vervlechting vereist
Voedingsspanning PoE: afgeschermde kabels aanbevolen |
|---|
| Kabellengte | 1 m |
|---|
| Communicatie gegevensbus |
|---|
| Communicatieve besturing | BACnet/IP, BACnet MS/TP
Modbus TCP, Modbus RTU
MP-Bus
Cloud |
|---|
| Aantal knooppunten | BACnet / Modbus zie beschrijving interface
MP-Bus max. 8 |
|---|
| Functionele gegevens |
|---|
| Werkbereik Y | 2...10 V |
|---|
| Werkbereik Y instelbaar | 0.5...10 V |
|---|
| Ingangsimpedantie | 100 kΩ |
|---|
| Standterugmelding U | 2...10 V |
|---|
| Opmerking standterugmelding U | Max. 1 mA |
|---|
| Standterugmelding U instelbaar | 0...10 V
0.5...10 V |
|---|
| Instellingen positie noodinstelling | NC/NO of instelbaar 0...100% (POP draaiknop) |
|---|
| Looptijd veiligheidsfunctie | 35 s / 90° |
|---|
| Geluidsniveau motor | 45 dB(A) |
|---|
| Geluidsniveau, veiligheidsfunctie | 61 dB(A) |
|---|
| V'max instelbaar | 25...100 % van V'nom |
|---|
| Regelnauwkeurigheid | ±5% (van 25...100% V'nom) |
|---|
| Opmerking regelnauwkeurigheid | ±10% (van 25...100% V'nom) @ Glycol 0...60% vol. |
|---|
| Min. regelbaar debiet | 1% van V'nom |
|---|
| Configuratie | via Belimo Assistant 2
via geïntegreerde webserver |
|---|
| Medium | Water, water met glycol tot max. 60% vol. |
|---|
| Mediumtemperatuur | -10...120°C [14...248°F] |
|---|
| Opmerking mediumtemperatuur | Bij een mediumtemperatuur van -10...2 °C wordt een spindelverwarming of klephalsverlenging aanbevolen. |
|---|
| Sluitdruk | ∆ps 1400 kPa |
|---|
| Drukverschil | ∆pmax 350 kPa |
|---|
| Opmerking werkdruk | 200 kPa voor geluidsarme werking |
|---|
| Debietkarakteristiek | equiprocentueel (VDI/VDE 2173), geoptimaliseerd in het openingsbereik |
|---|
| Opmerking debietkarakteristiek | omschakelbaar naar lineair (VDI/VDE 2173) |
|---|
| Lekverlies | luchtbellendicht, lekverlies A (EN 12266-1) |
|---|
| Pijpaansluiting | Binnen- en buitendraad |
|---|
| Richting voor installatie | staand tot liggend (ten opzichte van de spindel) |
|---|
| Onderhoud | onderhoudsvrij |
|---|
| Handverstelling | met drukknop |
|---|
| Meetgegevens |
|---|
| Meetwaarden | Debiet
Mediumtemperatuur aanvoer
Mediumtemperatuur retour |
|---|
| Temperatuursensor | Pt1000 - EN60751, 2-aderige technologie, onafscheidelijk verbonden
Kabellengte externe sensor T1: 3 m [9.8 ft]
T2 geïntegreerd in de debietsensor |
|---|
| Temperatuurmeting |
|---|
| Meetnauwkeurigheid van absolute temperatuur | Temperature probe (probe only - individually compensated):
±(0.1 + 0.0017 |T|)°C
(corresponds to Pt1000 EN60751 Class AA)
Calculator + temperature probe:
±(0.15 + 0.002 |T|)°C |
|---|
| Meetnauwkeurigheid van temperatuursverschil | Calculator + temperatuursonde:
±0.17K @ ΔT = 5K
±0.22 K @ ΔT = 10 K
±0.32 K @ ΔT = 20 K |
|---|
| Debietmeting |
|---|
| Meetprincipe | Ultrasone debietmeting |
|---|
| Meetnauwkeurigheid debiet | ±2%, volgens klasse 2 EN 1434, glycol 0% vol. |
|---|
| Opmerking meetnauwkeurigheid debiet | @ 15...120°C
Inlaatsectie ≥0x DN (EN 1434-4:2022)
±5% (van 20...100% V'nom) @ glycol 0...60% vol. |
|---|
| Min. debietmeting | 0.2% van V'nom |
|---|
| Glycolbewaking |
|---|
| Meting display glycol | 0...60% |
|---|
| Meetnauwkeurigheid glycolbewaking | ±4% |
|---|
| Veiligheidsgegevens |
|---|
| Beschermingsklasse IEC/EN | III, Veiligheidslaagspanning (PELV, Protective extra-low voltage) |
|---|
| Beschermingsgraad IEC/EN | IP54
Logische module: IP54 (met pakking A-22PEM-A04)
Sensormodule: IP65 |
|---|
| Richtlijn drukapparatuur | CE overeenkomstig 2014/68/EU |
|---|
| EMC | CE overeenkomstig 2014/30/EU |
|---|
| IEC/EN-certificering | IEC/EN 60730-1:11 en IEC/EN 60730-2-15:10 |
|---|
| Kwaliteitsnorm | ISO 9001 |
|---|
| Type actie | Type 1.AA |
|---|
| Stootspanningstoevoer dimensionering / regeling | 0.8 kV |
|---|
| Vervuilingsgraad | 3 |
|---|
| Omgevingsvochtigheid | Max. 95% relatieve vochtigheid, niet condenserend |
|---|
| Omgevingstemperatuur | -30...50°C [-22...122°F] |
|---|
| Opslagtemperatuur | -40...80°C [-40...176°F] |
|---|
| Materialen |
|---|
| Klephuis | Vernikkelde messing behuizing |
|---|
| Finish behuizing | vernikkeld |
|---|
| Meetpijp debiet | Vernikkelde messing behuizing |
|---|
| Medium bevochtigde onderdelen | Messing vernikkeld, messing, roestvrij staal, aramidevezels, PEEK, EPDM |
|---|
| Sluitlichaam | Roestvrij staal |
|---|
| Spindel | Roestvrij staal |
|---|
| Spindelpakking | EPDM O-ring |
|---|
| Dompelbuis | Roestvrij staal |
|---|
| Termen |
|---|
| Afkortingen | POP = Veiligheidspositie / positie noodinstelling |
|---|
