Beschrijving

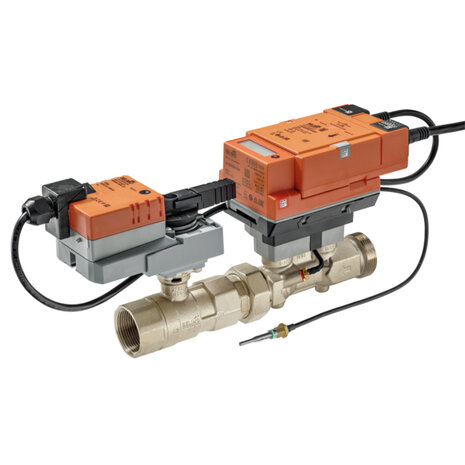

De Belimo EV050R2+MID valt bij Belimo in de productgroep Regelventielen > Drukonafhankelijke regelkleppen.
Karakteristieke regelklep met thermische energiemeter, gecertificeerd voor verwarmingstoepassingen conform MID, voldoet aan de eisen van EN 1434. Sensorgestuurde debiet- of vermogensregeling, vermogens- en energiebewakingsfunctie, 2-weg, binnendraad, PN 25
Omschrijving van Belimo: Elektr. 2-weg PI-CCV Belimo Energy Valve™ MID / EN 1434, AC/DC 24 V, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud, 2...10 V, DN 50, Binnen- en buitendraad, Rp 2" / G 2 1/2", PN 25, ps 1600 kPa, V'nom 4.17 l/s, Mediumtemperatuur -10...120°C, Glycolbewaking.
Opmerking van Belimo: Divers toebehoren is nodig voor de installatie in de leiding.
Kenmerken
Volgens het datablad van Belimo:- Nominale spanning AC/DC 24 V
- Aansturing modulerend, communicatief, hybride
- Voor gesloten watersystemen
- Voor modulerende besturing van luchtbehandelings- en verwarmingsinstallaties aan de waterzijde
- Ethernet 10/100 Mbit/s, TCP/IP, geïntegreerde webserver
- Communicatie via BACnet, Modbus, Belimo MP-Bus of conventionele regeling
- PoE (Power over Ethernet) voeding mogelijk
- Conversie van sensorsignalen
- Glycolbewaking
- Vermogensregeling, debietregeling, positieregeling en drukverschilregeling
Technische Specificaties
| Fabrikant | Belimo |
|---|
| Artikelnummer | EV050R2+MID |
|---|
| Productomschrijving | Elektr. 2-weg PI-CCV Belimo Energy Valve™ MID / EN 1434, AC/DC 24 V, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud, 2...10 V, DN 50, Binnen- en buitendraad, Rp 2" / G 2 1/2", PN 25, ps 1600 kPa, V'nom 4.17 l/s, Mediumtemperatuur -10...120°C, Glycolbewaking |
|---|
| Productgroep bij Belimo | Regelventielen > Drukonafhankelijke regelkleppen |
|---|
| DN | 50 |
|---|
| Rp ["] | 2 |
|---|
| G ["] | 2 1/2 |
|---|
| V'nom [l/min] | 250 |
|---|
| V'nom [m³/h] | 15 |
|---|
| Kvs theor. [m³/h] | 30.4 |
|---|
| qp [m³/h] | 15 |
|---|
| qs [m³/h] | 30 |
|---|
| qi [m³/h] | 0.15 |
|---|
| Q'max [kW] | 3500 |
|---|
| PN | 25 |
|---|
| Uitvoering | 2-weg |
|---|
| V'nom [l/s] | 4.17 |
|---|
| Instelbaar debiet | 25...100 % van V'nom |
|---|
| Medium | Water |
|---|
| Mediumtemperatuur | -10...120°C [14...248°F] |
|---|
| Opmerking mediumtemperatuur | MID-gecertificeerde 15...120°C, Bij een mediumtemperatuur van -10...2 °C wordt een spindelverwarming of klephalsverlenging aanbevolen. |
|---|
| Drukverschil | ∆pmax 350 kPa |
|---|
| Sluitdruk | 1400 kPa |
|---|
| Opmerking drukverschil | 200 kPa voor geluidsarme werking |
|---|
| Debietkarakteristiek | Equiprocentueel |
|---|
| Lekverlies | Luchtbellendicht, lekverlies A |
|---|
| Pijpkoppeling | Binnen- en buitendraad |
|---|
| Spanning AC/DC | AC/DC 24 V |
|---|
| Opgenomen vermogen (lopend) | 5 W |
|---|
| Opgenomen vermogen (houdstand) | 3.9 W |
|---|
| Verbruik dimensionering | 7.5 VA |
|---|
| Aansluiting voeding regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Aansluiting Ethernet | RJ45-stekkerbus |
|---|
| Aansturing | BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, Hybride (communicatief/analoog), Cloud |
|---|
| Beschermingsklasse | IP54 |
|---|

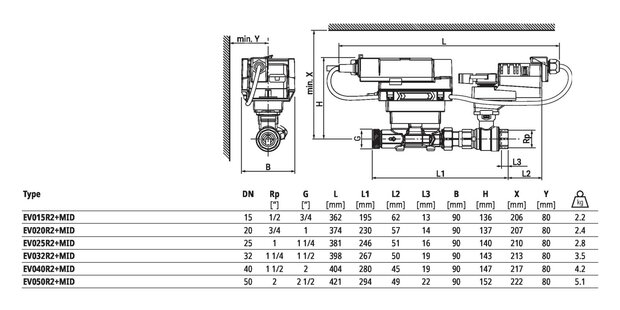

Technische gegevens uit het datablad van de reeks EV..R2+MID
| Elektrische gegevens |
|---|
| Nominale spanning | AC/DC 24 V |
|---|
| Nominale spanningsfrequentie | 50/60 Hz |
|---|
| Functiebereik | AC 19.2...28.8 V / DC 21.6...28.8 V |
|---|
| Verbruik in bedrijf | 4 W (DN 15...25)
5 W (DN 32...50) |
|---|
| Verbruik in rust | 3.7 W (DN 15...25)
3.9 W (DN 32...50) |
|---|
| Verbruik dimensionering | 6.5 VA (DN 15...25)
7.5 VA (DN 32...50) |
|---|
| Aansluiting voeding / regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Aansluiting Ethernet | RJ45-stekkerbus |
|---|
| Power over Ethernet PoE | DC 37...57 V
11 W (PD13W)
IEEE 802.3af/at, type 1, klasse 3 |
|---|
| Geleiders, kabels | Voedingsspanning AC/DC 24 V: kabellengte <100 m, geen afscherming of vervlechting vereist
Voedingsspanning PoE: afgeschermde kabels aanbevolen |
|---|
| Batterijgebruik | Batterijbuffer gedurende 14 maanden bij batterijbedrijf
Voor batterijbedrijf
- Continuïteit van de energiebemetering
- Opslag van de gecumuleerde meterstanden
- Geen communicatie (met uitzondering van NFC)
- Displayfunctie |
|---|
| Overschakelen naar batterijgebruik | Als de voedingsspanning van AC/DC 24 V of PoE onderbroken is |
|---|
| Kabellengte | 1 m |
|---|
| Communicatie gegevensbus |
|---|
| Communicatieve besturing | BACnet/IP, BACnet MS/TP
Modbus TCP, Modbus RTU
MP-Bus
Cloud |
|---|
| Opmerking over communicatie | M-bus via omvormer G-22PEM-A01 |
|---|
| Aantal knooppunten | BACnet / Modbus zie beschrijving interface
MP-Bus max. 8 |
|---|
| Functionele gegevens |
|---|
| Werkbereik Y | 2...10 V |
|---|
| Werkbereik Y instelbaar | 0.5...10 V |
|---|
| Ingangsimpedantie | 100 kΩ |
|---|
| Standterugmelding U | 2...10 V |
|---|
| Opmerking standterugmelding U | Max. 1 mA |
|---|
| Standterugmelding U instelbaar | 0...10 V
0.5...10 V |
|---|
| Geluidsniveau motor | 35 dB(A) (DN 15...40)
45 dB(A) (DN 50) |
|---|
| V'max instelbaar | 25...100 % van V'nom |
|---|
| Regelnauwkeurigheid | ±5% (van 25...100% V'nom) |
|---|
| Min. regelbaar debiet | 1% van V'nom |
|---|
| Configuratie | via Belimo Assistant 2
via geïntegreerde webserver |
|---|
| Medium | Water |
|---|
| Mediumtemperatuur | -10...120°C [14...248°F] |
|---|
| Opmerking mediumtemperatuur | MID-gecertificeerde 15...120°C
Bij een mediumtemperatuur van -10...2 °C wordt een spindelverwarming of klephalsverlenging aanbevolen. |
|---|
| Sluitdruk | ∆ps 1400 kPa |
|---|
| Drukverschil | ∆pmax 350 kPa |
|---|
| Opmerking werkdruk | 200 kPa voor geluidsarme werking |
|---|
| Debietkarakteristiek | equiprocentueel (VDI/VDE 2173), geoptimaliseerd in het openingsbereik |
|---|
| Opmerking debietkarakteristiek | omschakelbaar naar lineair (VDI/VDE 2173) |
|---|
| Lekverlies | luchtbellendicht, lekverlies A (EN 12266-1) |
|---|
| Pijpaansluiting | Binnen- en buitendraad |
|---|
| Richting voor installatie | staand tot liggend (ten opzichte van de spindel) |
|---|
| Onderhoud | onderhoudsvrij |
|---|
| Handverstelling | met drukknop, vergrendelbaar |
|---|
| Meetgegevens |
|---|
| Meetwaarden | Debiet
Mediumtemperatuur aanvoer
Mediumtemperatuur retour |
|---|
| Gedrag bij debiet groter dan qs | Beperkt tot 2.5 x qp |
|---|
| Dynamisch bereik qi:qp | 1:100 |
|---|
| Temperatuursensor | Pt1000 - EN60751, 2-aderige technologie, onafscheidelijk verbonden
Kabellengte externe sensor T1: 3 m [9.8 ft]
T2 geïntegreerd in de debietsensor |
|---|
| Warmtemeter |
|---|
| Registratie | MID-goedkeuring / EN 1434
DE-21-MI004-PTB010
Mediumtemperatuur debietsensor: 15...120°C
Temperatuurbereik temperatuursensoren:
0...120°C
Verschilbereik: 3...100 K |
|---|
| Classificatie | Nauwkeurigheidsklasse 2 / milieuklasse A
Mechanische omgeving: klasse M1
Elektromagnetische omgeving: klasse E1 |
|---|
| Koeltemeter |
|---|
| Werkbereik | Mediumtemperatuur debietsensor: 5...50°C |
|---|
| Temperatuurmeting |
|---|
| Meetnauwkeurigheid van absolute temperatuur | Temperature probe (probe only - individually compensated):
±(0.1 + 0.0017 |T|)°C
(corresponds to Pt1000 EN60751 Class AA)
Calculator + temperature probe:
±(0.15 + 0.002 |T|)°C |
|---|
| Meetnauwkeurigheid van temperatuursverschil | Calculator + temperatuursonde:
±0.17K @ ΔT = 5K
±0.22 K @ ΔT = 10 K
±0.32 K @ ΔT = 20 K |
|---|
| Debietmeting |
|---|
| Meetprincipe | Ultrasone debietmeting |
|---|
| Meetnauwkeurigheid debiet | ± (2 + 0.02 qp/q)% van de meetwaarde (q), maar niet meer dan ±5%
±(2 + 0.02 V'nom/V')% van de meetwaarde (V'), maar niet meer dan ±5% |
|---|
| Opmerking meetnauwkeurigheid debiet | @ 15...120°C
Inlaatsectie ≥0x DN (EN 1434-4:2022) |
|---|
| Min. debietmeting | 0.2% van V'nom |
|---|
| Veiligheidsgegevens |
|---|
| Beschermingsklasse IEC/EN | III, Veiligheidslaagspanning (PELV, Protective extra-low voltage) |
|---|
| Beschermingsgraad IEC/EN | IP54
Logische module: IP54 (met pakking A-22PEM-A04)
Sensormodule: IP65 |
|---|
| Richtlijn meetinstrumenten | CE overeenkomstig 2014/32/EU |
|---|
| Richtlijn drukapparatuur | CE overeenkomstig 2014/68/EU |
|---|
| EMC | CE overeenkomstig 2014/30/EU |
|---|
| IEC/EN-certificering | IEC/EN 60730-1:11 en IEC/EN 60730-2-15:10 |
|---|
| Kwaliteitsnorm | ISO 9001 |
|---|
| Type actie | Type 1 |
|---|
| Stootspanningstoevoer dimensionering / regeling | 0.8 kV |
|---|
| Vervuilingsgraad | 3 |
|---|
| Omgevingsvochtigheid | Max. 95% relatieve vochtigheid, niet condenserend |
|---|
| Omgevingstemperatuur | -30...50°C [-22...122°F] |
|---|
| Opslagtemperatuur | -40...80°C [-40...176°F] |
|---|
| Materialen |
|---|
| Klephuis | Vernikkelde messing behuizing |
|---|
| Finish behuizing | vernikkeld |
|---|
| Meetpijp debiet | Vernikkelde messing behuizing |
|---|
| Medium bevochtigde onderdelen | Messing vernikkeld, messing, roestvrij staal, aramidevezels, PEEK, EPDM |
|---|
| Sluitlichaam | Roestvrij staal |
|---|
| Spindel | Roestvrij staal |
|---|
| Spindelpakking | EPDM O-ring |
|---|
| Dompelbuis | Roestvrij staal |
|---|
