EV150F+BAC - Elektr. 2-weg PI-CCV Belimo Energy Valve™, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, 2...10 V, DN 150, PN 16, V'nom 45 l/s

EV150F+BAC - Elektr. 2-weg PI-CCV Belimo Energy Valve™, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, 2...10 V, DN 150, PN 16, V'nom 45 l/s

Name: EV150F+BAC - Elektr. 2-weg PI-CCV Belimo Energy Valve™, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, 2...10 V, DN 150, PN 16, V'nom 45 l/s
Brand: Belimo
Price: 13585.88 EUR
Availability: InStock

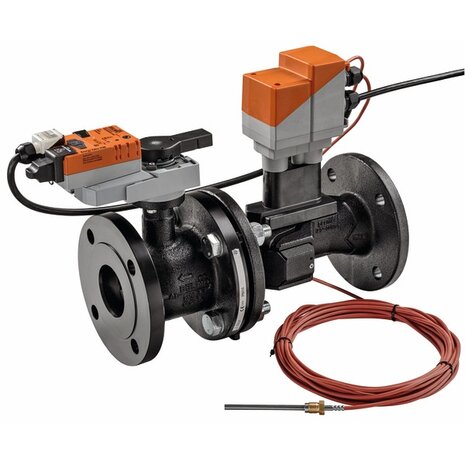

EV150F+BAC - Elektr. 2-weg PI-CCV Belimo Energy Valve™, DN 150, PN 16

Productnummer: EV150F+BAC

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Maat: DN 150 | Aansl.: Flens | Druk: PN 16 | V'nom: 45 l/s

€ 11.228,00 excl. btw

€ 13.585,88 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

EV150F+BAC - Elektr. 2-weg PI-CCV Belimo Energy Valve™, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, 2...10 V, DN 150, PN 16, V'nom 45 l/s

Beschrijving

De Belimo EV150F+BAC valt bij Belimo in de productgroep Regelventielen > Belimo Energy Valve™.

Regelkogelkraan met sensorgestuurd debiet of sensorgestuurde vermogensregeling en functie voor bewaking van stroom en energie, 2-weg, Flens, PN 16 (Energy Valve)

Omschrijving van Belimo: Elektr. 2-weg PI-CCV Belimo Energy Valve™, AC/DC 24 V, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud, 2...10 V, DN 150, Flens, PN 16, ps 1600 kPa, V'nom 45 l/s, Mediumtemperatuur -10...120°C, Glycolbewaking.

Kenmerken

Volgens het datablad van Belimo:

Nominale spanning AC/DC 24 V
Aansturing modulerend, communicatief, hybride, Cloud
Voor gesloten watersystemen
Voor modulerende besturing van luchtbehandelings- en verwarmingsinstallaties aan de waterzijde
Ethernet 10/100 Mbit/s, TCP/IP, geïntegreerde webserver
Communicatie via BACnet, Modbus, Belimo MP-Bus of conventionele regeling
optionele Belimo Cloud-verbinding
Glycolbewaking

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	EV150F+BAC
Productomschrijving	Elektr. 2-weg PI-CCV Belimo Energy Valve™, AC/DC 24 V, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud, 2...10 V, DN 150, Flens, PN 16, ps 1600 kPa, V'nom 45 l/s, Mediumtemperatuur -10...120°C, Glycolbewaking
Productgroep bij Belimo	Regelventielen > Belimo Energy Valve™
DN	150
V'nom [l/min]	2700
V'nom [m³/h]	162
Kvs theor. [m³/h]	254
PN	16
Uitvoering	2-weg
V'nom [l/s]	45
Instelbaar debiet	30...100 % van V'nom
Medium	Water, water met glycol tot max. 50% vol.
Mediumtemperatuur	-10...120°C [14...248°F]
Drukverschil	∆pmax 340 kPa
Sluitdruk	690 kPa
Debietkarakteristiek	Equiprocentueel
Lekverlies	Luchtbellendicht, lekverlies A
Pijpkoppeling	Flens
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	7 W
Opgenomen vermogen (houdstand)	5 W
Verbruik dimensionering	11 VA
Aansluiting voeding regeling	Kabel 1 m, 6x 0.75 mm²
Aansluiting Ethernet	RJ45-stekkerbus
Aansturing	BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, Hybride (communicatief/analoog), Cloud
Beschermingsklasse	IP40

Technische gegevens uit het datablad van de reeks EV..F+BAC

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	7 W
Verbruik in rust	5 W
Verbruik dimensionering	6 VA (DN 65...80) 11 VA (DN 100...150)
Aansluiting voeding / regeling	Kabel 1 m, 6x 0.75 mm²
Aansluiting Ethernet	RJ45-stekkerbus
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Communicatie gegevensbus
Communicatieve besturing	BACnet/IP, BACnet MS/TP Modbus TCP, Modbus RTU MP-Bus Cloud
Aantal knooppunten	BACnet / Modbus zie beschrijving interface MP-Bus max. 8
Functionele gegevens
Werkbereik Y	2...10 V
Werkbereik Y instelbaar	0.5...10 V
Ingangsimpedantie	100 kΩ
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 1 mA
Standterugmelding U instelbaar	0...10 V 0.5...10 V
Geluidsniveau motor	45 dB(A)
V'max instelbaar	30...100 % van V'nom
Regelnauwkeurigheid	±5% (van 25...100% V'nom) @ 20°C / Glycol 0% vol.
Opmerking regelnauwkeurigheid	±10% (van 25...100% V'nom) @ -10...120°C / Glycol 0...50% vol.
Min. regelbaar debiet	1% van V'nom
Configuratie	via geïntegreerde webserver / ZTH EU
Medium	Water, water met glycol tot max. 50% vol.
Mediumtemperatuur	-10...120°C [14...248°F]
Sluitdruk	∆ps 690 kPa
Drukverschil	∆pmax 340 kPa
Debietkarakteristiek	equiprocentueel (VDI/VDE 2173), geoptimaliseerd in het openingsbereik
Opmerking debietkarakteristiek	omschakelbaar naar lineair (VDI/VDE 2173)
Lekverlies	luchtbellendicht, lekverlies A (EN 12266-1)
Pijpaansluiting	Flens conform EN 1092-2
Richting voor installatie	staand tot liggend (ten opzichte van de spindel)
Onderhoud	onderhoudsvrij
Handverstelling	met drukknop, vergrendelbaar
Temperatuurmeting
Meetnauwkeurigheid van absolute temperatuur	±0.35°C @ 10°C [±0.65°F @ 50°F] (Pt1000 EN60751 Class B) ±0.6°C @ 60°C [±1.1°F @ 140°F] (Pt1000 EN60751 Class B)
Meetnauwkeurigheid van temperatuursverschil	±0.18 K @ ΔT = 10 K ±0.23 K @ ΔT = 20 K
Debietmeting
Meetprincipe	Ultrasone debietmeting
Meetnauwkeurigheid debiet	±2% (van 25...100% V'nom) bij 20 °C / glycol 0% vol.
Opmerking meetnauwkeurigheid debiet	±6% (van 25...100% V'nom) bij -10...120°C / glycol 0...50% vol.
Min. debietmeting	0.5% van V'nom
Glycolbewaking
Meting display glycol	0...40 % of >40 %
Meetnauwkeurigheid glycolbewaking	±4% (0...40%)
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Beschermingsgraad IEC/EN	IP40 IP54 bij gebruik van beschermkap of beschermende manchet voor RJ45-stekkerbus
Richtlijn drukapparatuur	CE overeenkomstig 2014/68/EU
EMC	CE overeenkomstig 2014/30/EU
Type actie	Type 1
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Materialen
Klephuis	EN-GJL-250 (GG 25)
Finish behuizing	met beschermende verf
Meetpijp debiet	EN-GJL-250 (GG 25), met beschermende verf
Sluitlichaam	Roestvrijstalen AISI 316
Spindel	Roestvrijstalen AISI 304
Spindelpakking	EPDM
Zitting	PTFE, O-ring Viton
Dompelbuis	Roestvrijstalen AISI 316
