Beschrijving
De Belimo EV150F+KBAC valt bij Belimo in de productgroep Regelventielen > Belimo Energy Valve™.

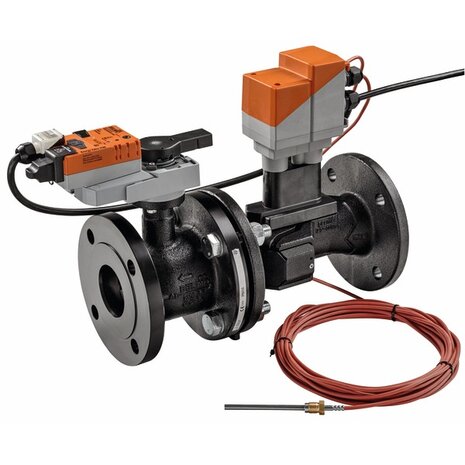

Regelkogelkraan met sensorgestuurd debiet of sensorgestuurde vermogensregeling met veiligheidsfunctie, functie voor bewaking van stroom en energie, 2-weg, Flens, PN 16 (Energy Valve)
Omschrijving van Belimo: Elektr. 2-weg PI-CCV Belimo Energy Valve™ met veiligheidsfunctie, AC/DC 24 V, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud, 2...10 V, DN 150, Flens, PN 16, ps 1600 kPa, V'nom 45 l/s, Mediumtemperatuur -10...120°C, Glycolbewaking.
Kenmerken
Volgens het datablad van Belimo:- Nominale spanning AC/DC 24 V
- Aansturing modulerend, communicatief, hybride, Cloud
- Voor gesloten watersystemen
- Voor modulerende besturing van luchtbehandelings- en verwarmingsinstallaties aan de waterzijde
- Ethernet 10/100 Mbit/s, TCP/IP, geïntegreerde webserver
- Communicatie via BACnet, Modbus, Belimo MP-Bus of conventionele regeling
- optionele Belimo Cloud-verbinding
- Glycolbewaking

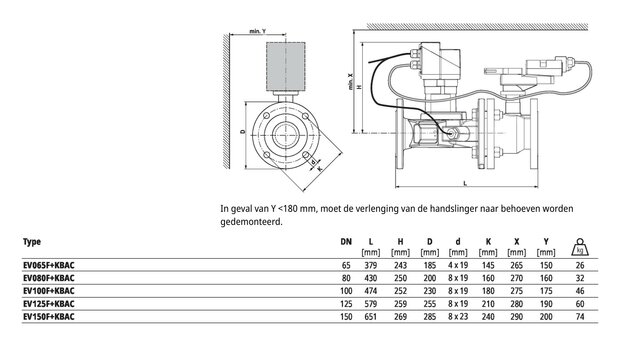

Technische Specificaties
| Fabrikant | Belimo |
|---|
| Artikelnummer | EV150F+KBAC |
|---|
| Productomschrijving | Elektr. 2-weg PI-CCV Belimo Energy Valve™ met veiligheidsfunctie, AC/DC 24 V, BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud, 2...10 V, DN 150, Flens, PN 16, ps 1600 kPa, V'nom 45 l/s, Mediumtemperatuur -10...120°C, Glycolbewaking |
|---|
| Productgroep bij Belimo | Regelventielen > Belimo Energy Valve™ |
|---|
| DN | 150 |
|---|
| V'nom [l/min] | 2700 |
|---|
| V'nom [m³/h] | 162 |
|---|
| Kvs theor. [m³/h] | 254 |
|---|
| PN | 16 |
|---|
| Uitvoering | 2-weg |
|---|
| V'nom [l/s] | 45 |
|---|
| Instelbaar debiet | 30...100 % van V'nom |
|---|
| Medium | Water, water met glycol tot max. 50% vol. |
|---|
| Mediumtemperatuur | -10...120°C [14...248°F] |
|---|
| Drukverschil | ∆pmax 340 kPa |
|---|
| Sluitdruk | 690 kPa |
|---|
| Debietkarakteristiek | Equiprocentueel |
|---|
| Lekverlies | Luchtbellendicht, lekverlies A |
|---|
| Pijpkoppeling | Flens |
|---|
| Spanning AC/DC | AC/DC 24 V |
|---|
| Opgenomen vermogen (lopend) | 16.5 W |
|---|
| Opgenomen vermogen (houdstand) | 6.5 W |
|---|
| Verbruik dimensionering | 29 VA |
|---|
| Aansluiting voeding regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Aansluiting Ethernet | RJ45-stekkerbus |
|---|
| Aansturing | BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, Hybride (communicatief/analoog), Cloud |
|---|
| Beschermingsklasse | IP40 |
|---|
Technische gegevens uit het datablad van de reeks EV..F+KBAC
| Elektrische gegevens |
|---|
| Nominale spanning | AC/DC 24 V |
|---|
| Nominale spanningsfrequentie | 50/60 Hz |
|---|
| Functiebereik | AC 19.2...28.8 V / DC 21.6...28.8 V |
|---|
| Verbruik in bedrijf | 15.5 W (DN 65...80)
16.5 W (DN 100...150) |
|---|
| Verbruik in rust | 6.5 W |
|---|
| Verbruik dimensionering | 26 VA (DN 65...80)
29 VA (DN 100...150) |
|---|
| Aansluiting voeding / regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Aansluiting Ethernet | RJ45-stekkerbus |
|---|
| Parallelbedrijf | Ja (houd rekening met de vermogensgegevens) |
|---|
| Communicatie gegevensbus |
|---|
| Communicatieve besturing | BACnet/IP, BACnet MS/TP
Modbus TCP, Modbus RTU
MP-Bus
Cloud |
|---|
| Aantal knooppunten | BACnet / Modbus zie beschrijving interface
MP-Bus max. 8 |
|---|
| Functionele gegevens |
|---|
| Werkbereik Y | 2...10 V |
|---|
| Werkbereik Y instelbaar | 0.5...10 V |
|---|
| Ingangsimpedantie | 100 kΩ |
|---|
| Standterugmelding U | 2...10 V |
|---|
| Opmerking standterugmelding U | Max. 1 mA |
|---|
| Standterugmelding U instelbaar | 0...10 V
0.5...10 V |
|---|
| Instellingen positie noodinstelling | NC/NO of instelbaar 0...100% (POP draaiknop) |
|---|
| Looptijd veiligheidsfunctie | 35 s / 90° |
|---|
| Geluidsniveau motor | 45 dB(A) |
|---|
| Geluidsniveau, veiligheidsfunctie | 61 dB(A) |
|---|
| V'max instelbaar | 30...100 % van V'nom |
|---|
| Regelnauwkeurigheid | ±5% (van 25...100% V'nom) @ 20°C / Glycol 0% vol. |
|---|
| Opmerking regelnauwkeurigheid | ±10% (van 25...100% V'nom) @ -10...120°C / Glycol 0...50% vol. |
|---|
| Min. regelbaar debiet | 1% van V'nom |
|---|
| Configuratie | via geïntegreerde webserver / ZTH EU |
|---|
| Medium | Water, water met glycol tot max. 50% vol. |
|---|
| Mediumtemperatuur | -10...120°C [14...248°F] |
|---|
| Sluitdruk | ∆ps 690 kPa |
|---|
| Drukverschil | ∆pmax 340 kPa |
|---|
| Debietkarakteristiek | equiprocentueel (VDI/VDE 2173), geoptimaliseerd in het openingsbereik |
|---|
| Opmerking debietkarakteristiek | omschakelbaar naar lineair (VDI/VDE 2173) |
|---|
| Lekverlies | luchtbellendicht, lekverlies A (EN 12266-1) |
|---|
| Pijpaansluiting | Flens
conform EN 1092-2 |
|---|
| Richting voor installatie | staand tot liggend (ten opzichte van de spindel) |
|---|
| Onderhoud | onderhoudsvrij |
|---|
| Handverstelling | met drukknop |
|---|
| Temperatuurmeting |
|---|
| Meetnauwkeurigheid van absolute temperatuur | ±0.35°C @ 10°C [±0.65°F @ 50°F] (Pt1000 EN60751 Class B)
±0.6°C @ 60°C [±1.1°F @ 140°F] (Pt1000 EN60751 Class B) |
|---|
| Meetnauwkeurigheid van temperatuursverschil | ±0.18 K @ ΔT = 10 K
±0.23 K @ ΔT = 20 K |
|---|
| Debietmeting |
|---|
| Meetprincipe | Ultrasone debietmeting |
|---|
| Meetnauwkeurigheid debiet | ±2% (van 25...100% V'nom) bij 20 °C / glycol
0% vol. |
|---|
| Opmerking meetnauwkeurigheid debiet | ±6% (van 25...100% V'nom) bij -10...120°C / glycol 0...50% vol. |
|---|
| Min. debietmeting | 0.5% van V'nom |
|---|
| Glycolbewaking |
|---|
| Meting display glycol | 0...40 % of >40 % |
|---|
| Meetnauwkeurigheid glycolbewaking | ±4% (0...40%) |
|---|
| Veiligheidsgegevens |
|---|
| Beschermingsklasse IEC/EN | III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage) |
|---|
| Beschermingsgraad IEC/EN | IP40
IP54 bij gebruik van beschermkap of beschermende manchet voor RJ45-stekkerbus |
|---|
| Richtlijn drukapparatuur | CE overeenkomstig 2014/68/EU |
|---|
| EMC | CE overeenkomstig 2014/30/EU |
|---|
| Type actie | Type 1.AA |
|---|
| Stootspanningstoevoer dimensionering / regeling | 0.8 kV |
|---|
| Vervuilingsgraad | 3 |
|---|
| Omgevingsvochtigheid | Max. 95% relatieve vochtigheid, niet condenserend |
|---|
| Omgevingstemperatuur | -30...50°C [-22...122°F] |
|---|
| Opslagtemperatuur | -40...80°C [-40...176°F] |
|---|
| Materialen |
|---|
| Klephuis | EN-GJL-250 (GG 25) |
|---|
| Finish behuizing | met beschermende verf |
|---|
| Meetpijp debiet | EN-GJL-250 (GG 25), met beschermende verf |
|---|
| Sluitlichaam | Roestvrijstalen AISI 316 |
|---|
| Spindel | Roestvrijstalen AISI 304 |
|---|
| Spindelpakking | EPDM |
|---|
| Zitting | PTFE, O-ring Viton |
|---|
| Dompelbuis | Roestvrijstalen AISI 316 |
|---|
| Termen |
|---|
| Afkortingen | POP = Veiligheidspositie / positie noodinstelling |
|---|
