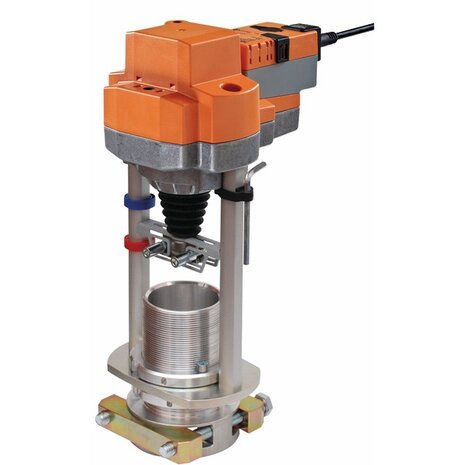

EVC24A-MF-RE - Belimo Regelafsluiteraandrijving (RetroFIT+), 2500 N, AC/DC 24 V, MFT, 2...10 V, 44 s (44...113 s), Slag 50 mm, IP54

EVC24A-MF-RE - Belimo Regelafsluiteraandrijving (RetroFIT+), 2500 N, AC/DC 24 V, MFT, 2...10 V, 44 s (44...113 s), Slag 50 mm, IP54

Name: EVC24A-MF-RE - Belimo Regelafsluiteraandrijving (RetroFIT+), 2500 N, AC/DC 24 V, MFT, 2...10 V, 44 s (44...113 s), Slag 50 mm, IP54
Brand: Belimo
Price: 1824.68 EUR
Availability: InStock

Productnummer: EVC24A-MF-RE

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Kracht: 2500 N | Spanning: AC/DC 24 V | Aansturing: DC 2...10 V | Looptijd: 35 s / 40 mm (44 s / 50 mm)

€ 1.508,00 excl. btw

€ 1.824,68 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

EVC24A-MF-RE - Belimo Regelafsluiteraandrijving (RetroFIT+), 2500 N, AC/DC 24 V, MFT, 2...10 V, 44 s (44...113 s), Slag 50 mm, IP54

Beschrijving

De Belimo EVC24A-MF-RE valt bij Belimo in de productgroep RetroFIT+ > Regelafsluiteraandrijvingen.

Parametreerbare regelafsluiteraandrijving voor 2-weg en 3-weg regelafsluiters

Omschrijving van Belimo: Regelafsluiteraandrijving (RetroFIT+), 2500 N, AC/DC 24 V, MFT, 2...10 V, 44 s (44...113 s), Slag 50 mm, IP54.

Kenmerken

Volgens het datablad van Belimo:

Regelkracht 2500 N
Nominale spanning AC/DC 24 V
Aansturing modulerend 2...10 V variabel
Slag 50 mm

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	EVC24A-MF-RE
Productomschrijving	Regelafsluiteraandrijving (RetroFIT+), 2500 N, AC/DC 24 V, MFT, 2...10 V, 44 s (44...113 s), Slag 50 mm, IP54
Productgroep bij Belimo	RetroFIT+ > Regelafsluiteraandrijvingen
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	11 W
Opgenomen vermogen (houdstand)	1.5 W
Verbruik dimensionering	18 VA
Aansluiting voeding regeling	Kabel 1 m, 4x 0.75 mm²
Kracht	2500 N
Aansturing	DC 2...10 V
Handsteel	Met drukknop, vergrendelbaar
Slag	50 mm
Looptijd (motor)	35 s / 40 mm (44 s / 50 mm)
Looptijd motor instelbaar	44...113 s
Beschermingsklasse	IP54
Beschermingsgraad NEMA	NEMA 2
Type behuizing	UL Enclosure Type 2
Gewicht	5.6 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	11 W
Verbruik in rust	1.5 W
Verbruik dimensionering	18 VA
Aansluiting voeding / regeling	Kabel 1 m, 4x 0.75 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Motorregelkracht	2500 N
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Werkbereik Y instelbaar	Beginpunt 0.5...30V Eindpunt 2.5...32 V
Bedrijfsmodi optioneel	open/dicht 3-punts (alleen AC) Modulerend (gelijkstroom 0...32 V)
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Standterugkoppeling U instelbaar	Beginpunt 0.5...8 V Eindpunt 2.5...10 V
Positienauwkeurigheid	±5%
Handverstelling	met drukknop, vergrendelbaar
Slag	50 mm
Motorlooptijd	35 s / 40 mm (44 s / 50 mm)
Looptijd motor instelbaar	44...113 s
Geluidsniveau, motor	65 dB(A)
Adaptatie regelbereik	handmatig (automatisch bij eerste opstart)
Regelbereikadaptatie instelbaar	Niet handelen Adaptatie bij inschakelen Aanpassing na indrukken van de handmatige overnameknop
Dwangsturingregeling	MAX. (maximumstand) = 100 % MIN. (minimale stand) = 0 % ZS (tussenstand, alleen wisselstroom) = 50 %
Dwangsturing, instelbaar	MAX = (MIN + 33%)...100% ZS = MIN...MAX
Standaanwijzing	Mechanisch, 5...50 mm slag
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP54
Beschermingsgraad NEMA/UL	NEMA 2
Behuizing	UL Enclosure Type 2
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Type actie	Type 1
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	0...50°C [32...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	5.6 kg
