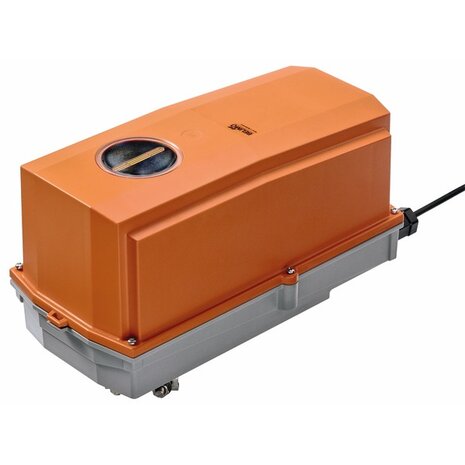

GK24G-SR - Belimo Roterende aandrijving met veiligheidsfunctie, 40 Nm, AC/DC 24 V, 2...10 V, 150 s, IP66/67

GK24G-SR - Belimo Roterende aandrijving met veiligheidsfunctie, 40 Nm, AC/DC 24 V, 2...10 V, 150 s, IP66/67

Name: GK24G-SR - Belimo Roterende aandrijving met veiligheidsfunctie, 40 Nm, AC/DC 24 V, 2...10 V, 150 s, IP66/67
Brand: Belimo
Price: 1577.84 EUR
Availability: InStock

Productnummer: GK24G-SR

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Koppel: 40 Nm | Spanning: AC/DC 24 V | Aansturing: DC 2...10 V | Looptijd: 150 s / 90°

€ 1.304,00 excl. btw

€ 1.577,84 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

GK24G-SR - Belimo Roterende aandrijving met veiligheidsfunctie, 40 Nm, AC/DC 24 V, 2...10 V, 150 s, IP66/67

Beschrijving

De Belimo GK24G-SR valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.

Modulerende roterende aandrijving met veiligheidsfunctie en uitgebreide functies in de behuizing IP66/67 voor het verstellen van kleppen in technische gebouwuitrustingen

Omschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 40 Nm, AC/DC 24 V, 2...10 V, 150 s, IP66/67.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 8 m²
Draaimoment van motor 40 Nm
Nominale spanning AC/DC 24 V
Aansturing modulerend 2...10 V
Standterugkoppeling 2...10 V
Optimale weersbescherming voor gebruik in het buitenbereik (voor gebruik bij omgevingstemperaturen tot maximaal -40°C is een afzonderlijke aandrijving met ingebouwde verwarming beschikbaar)

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	GK24G-SR
Productomschrijving	Roterende aandrijving met veiligheidsfunctie, 40 Nm, AC/DC 24 V, 2...10 V, 150 s, IP66/67
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	11 W
Opgenomen vermogen (houdstand)	3 W
Verbruik dimensionering	21 VA
Aansluiting voeding regeling	Kabel 1 m, 4x 0.75 mm², FRNC (halogeenvrij)
Draaimoment	40 Nm
Aansturing	DC 2...10 V
Bewegingsrichting motor	selecteerbaar met schakelaar 0/1
Draairichting (bedrijfsveilig)	Selecteerbaar met schakelaar 0...100 %
Handsteel	Met drukknop (onder beschermingsbehuizing)
Draaihoek	95°
Looptijd (motor)	150 s / 90°
Looptijd (veiligheidsfunctie)	35 s
Asverbinding	Universele klemring 14...26.7 mm
Beschermingsklasse	IP66/67
Beschermingsgraad NEMA	NEMA 4X
Type behuizing	UL Enclosure Type 4X
Omgevingstemperatuur	-30...50°C [-22...122°F]
Gewicht	3.8 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	11 W
Verbruik in rust	3 W
Verbruik dimensionering	21 VA
Aansluiting voeding / regeling	Kabel 1 m, 4x 0.75 mm² (halogeenvrij)
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Draaimoment van motor	40 Nm
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Instellingen positie noodinstelling	0...100 %, instelbaar in stappen van 10 % (POP-draaiknop op 0 komt overeen met de linkeraanslag)
Overbruggingstijd (PF)	2 s
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	selecteerbaar met schakelaar 0/1
Bewegingsrichting veiligheidsfunctie	selecteerbaar met schakelaar 0...100 %
Opmerking bewegingsrichting	Y = 0 V: bij schakelaarstand 0 (linksdraaiend) / 1 (rechtsdraaiend)
Handverstelling	met drukknop (onder beschermingsbehuizing)
Draaihoek	Max. 95°
Opmerking draaihoek	kan aan beide zijden worden begrensd met instelbare mechanische aanslagen
Motorlooptijd	150 s / 90°
Looptijd veiligheidsfunctie	35 s / 90°
Geluidsniveau, motor	52 dB(A)
Geluidsniveau, veiligheidsfunctie	61 dB(A)
Asverbinding	Universele klemring 14...26.7 mm
Standaanwijzing	Mechanisch
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP66/67
Beschermingsgraad NEMA/UL	NEMA 4X
Behuizing	UL Enclosure Type 4X
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Type actie	Type 1.AA
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	4
Omgevingsvochtigheid	Max. 100% relatieve vochtigheid
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opmerking omgevingstemperatuur	-40...50 °C [104...122°F] voor aandrijving met geïntegreerde verwarming
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	3.8 kg
Termen
Afkortingen	POP = Veiligheidspositie / positie noodinstelling PF = inschakelvertraging stroomstoring / overbruggingstijd
