Beschrijving
De Belimo GM24A-MOD valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.
Communicatieve klepaandrijving voor het instellen van kleppen in technische gebouwinstallaties

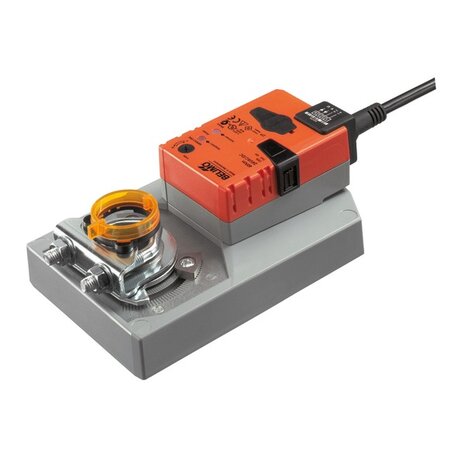

Omschrijving van Belimo: Roterende aandrijving, 40 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (75...290 s), IP54.
Kenmerken
Volgens het datablad van Belimo:- Luchtklepgrootte tot max. ca. 8 m²
- Draaimoment van motor 40 Nm
- Nominale spanning AC/DC 24 V
- Aansturing modulerend, communicatief, hybride
- Communicatie via BACnet MS/TP, Modbus RTU, Belimo-MP-Bus of conventionele regeling
- Conversie van sensorsignalen
Technische Specificaties

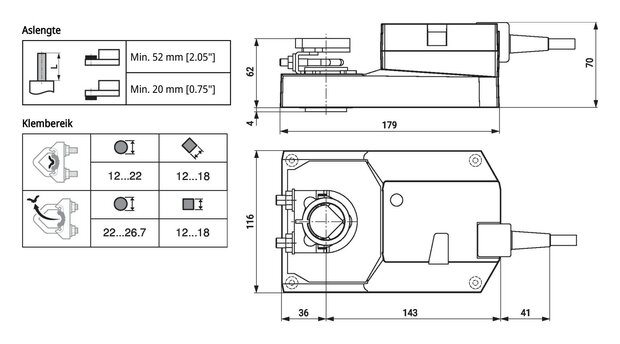

| Fabrikant | Belimo |
|---|
| Artikelnummer | GM24A-MOD |
|---|
| Productomschrijving | Roterende aandrijving, 40 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (75...290 s), IP54 |
|---|
| Productgroep bij Belimo | Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie |
|---|
| Spanning AC/DC | AC/DC 24 V |
|---|
| Opgenomen vermogen (lopend) | 3.5 W |
|---|
| Opgenomen vermogen (houdstand) | 1.6 W |
|---|
| Verbruik dimensionering | 5.5 VA |
|---|
| Aansluiting voeding regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Draaimoment | 40 Nm |
|---|
| Aansturing | BACnet MS/TP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, Hybride (communicatief/analoog) |
|---|
| Bewegingsrichting motor | selecteerbaar met schakelaar 0/1 |
|---|
| Handsteel | Met drukknop, vergrendelbaar |
|---|
| Draaihoek | 95° |
|---|
| Looptijd (motor) | 150 s / 90° |
|---|
| Looptijd motor instelbaar | 75...290 s |
|---|
| Asverbinding | Universele klemring 12...26.7 mm |
|---|
| Beschermingsklasse | IP54 |
|---|
| Beschermingsgraad NEMA | NEMA 2 |
|---|
| Type behuizing | UL Enclosure Type 2 |
|---|
| Omgevingstemperatuur | -30...50°C [-22...122°F] |
|---|
| Gewicht | 1.7 kg |
|---|
Technische gegevens uit het datablad
| Elektrische gegevens |
|---|
| Nominale spanning | AC/DC 24 V |
|---|
| Nominale spanningsfrequentie | 50/60 Hz |
|---|
| Functiebereik | AC 19.2...28.8 V / DC 21.6...28.8 V |
|---|
| Verbruik in bedrijf | 3.5 W |
|---|
| Verbruik in rust | 1.6 W |
|---|
| Verbruik dimensionering | 5.5 VA |
|---|
| Aansluiting voeding / regeling | Kabel 1 m, 6x 0.75 mm² |
|---|
| Communicatie gegevensbus |
|---|
| Communicatieve besturing | BACnet MS/TP
Modbus RTU (fabrieksinstelling)
MP-Bus |
|---|
| Aantal knooppunten | BACnet / Modbus zie beschrijving interface
MP-Bus max. 8 |
|---|
| Functionele gegevens |
|---|
| Draaimoment van motor | 40 Nm |
|---|
| Draaimoment instelbaar | 25%, 50%, 75% gereduceerd |
|---|
| Werkbereik Y | 2...10 V |
|---|
| Werkbereik Y instelbaar | 0.5...10 V |
|---|
| Standterugmelding U | 2...10 V |
|---|
| Opmerking standterugmelding U | Max. 1 mA |
|---|
| Standterugkoppeling U instelbaar | Beginpunt 0.5...8 V
Eindpunt 2...10 V |
|---|
| Positienauwkeurigheid | ±5% |
|---|
| Bewegingsrichting van motor | selecteerbaar met schakelaar 0/1 |
|---|
| Bewegingsrichting instelbaar | elektronisch omkeerbaar |
|---|
| Opmerking bewegingsrichting | Y = 0%: bij schakelaarstand 0 (linksdraaiend) / 1 (rechtsdraaiend) |
|---|
| Handverstelling | met drukknop, vergrendelbaar |
|---|
| Draaihoek | Max. 95° |
|---|
| Opmerking draaihoek | kan aan beide zijden worden begrensd met instelbare mechanische aanslagen |
|---|
| Motorlooptijd | 150 s / 90° |
|---|
| Looptijd motor instelbaar | 75...290 s |
|---|
| Geluidsniveau, motor | 45 dB(A) |
|---|
| Adaptatie regelbereik | handmatig |
|---|
| Regelbereikadaptatie instelbaar | Niet handelen
Adaptatie bij inschakelen
Aanpassing na indrukken van de handmatige overnameknop |
|---|
| Dwangsturing, regeling via buscommunicatie | MAX. (maximumstand) = 100 %
MIN. (minimale stand) = 0 %
ZS (tussenstand) = 50 % |
|---|
| Dwangsturing, instelbaar | MAX = (MIN + 32%)...100%
MIN = 0%...(MAX - 32%)
ZS = MIN...MAX |
|---|
| Asverbinding | Universele klemring 12...26.7 mm |
|---|
| Standaanwijzing | Mechanisch, inplugbaar |
|---|
| Veiligheidsgegevens |
|---|
| Beschermingsklasse IEC/EN | III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage) |
|---|
| Voedingsbron UL | Class 2 Supply |
|---|
| Beschermingsgraad IEC/EN | IP54 |
|---|
| Beschermingsgraad NEMA/UL | NEMA 2 |
|---|
| Behuizing | UL Enclosure Type 2 |
|---|
| EMC | CE overeenkomstig 2014/30/EU |
|---|
| IEC/EN-certificering | IEC/EN 60730-1 and IEC/EN 60730-2-14 |
|---|
| UL Approval | cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1
De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm |
|---|
| Hygiënetest | Conform VDI 6022 deel 1 |
|---|
| Type actie | Type 1 |
|---|
| Stootspanningstoevoer dimensionering / regeling | 0.8 kV |
|---|
| Vervuilingsgraad | 3 |
|---|
| Omgevingsvochtigheid | Max. 95% relatieve vochtigheid, niet condenserend |
|---|
| Omgevingstemperatuur | -30...50°C [-22...122°F] |
|---|
| Opslagtemperatuur | -40...80°C [-40...176°F] |
|---|
| Onderhoud | onderhoudsvrij |
|---|
| Gewicht |
|---|
| Gewicht | 1.7 kg |
|---|
