GM24G-MP-T - Belimo Roterende aandrijving, 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (90...150 s), IP66/67, Aansluitklemmen

GM24G-MP-T - Belimo Roterende aandrijving, 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (90...150 s), IP66/67, Aansluitklemmen

Name: GM24G-MP-T - Belimo Roterende aandrijving, 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (90...150 s), IP66/67, Aansluitklemmen
Brand: Belimo
Price: 1095.05 EUR
Availability: InStock

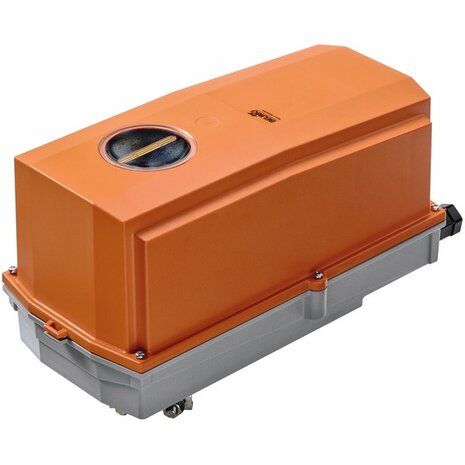

GM24G-MP-T - Belimo Roterende aandrijving, 40 Nm, MP-Bus, IP66/67

Productnummer: GM24G-MP-T

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Koppel: 40 Nm | Spanning: AC/DC 24 V | Aansturing: MP-Bus, DC 2...10 V, DC 0.5...10 V | Looptijd: 150 s / 90°

€ 905,00 excl. btw

€ 1.095,05 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

GM24G-MP-T - Belimo Roterende aandrijving, 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (90...150 s), IP66/67, Aansluitklemmen

Beschrijving

De Belimo GM24G-MP-T valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.

Communicatieve klepaandrijving in de IP66/67-beschermingsbehuizing voor het verstellen van kleppen in HVAC-installaties, in vergelijkbare industriële installaties en in technische gebouwuitrustingen

Omschrijving van Belimo: Roterende aandrijving, 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (90...150 s), IP66/67, Aansluitklemmen.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 8 m²
Draaimoment van motor 40 Nm
Nominale spanning AC/DC 24 V
Aansturing modulerend, communicatief 2...10 V variabel
Standterugkoppeling 2...10 V variabel
Communicatie via Belimo MP-bus
Conversie van sensorsignalen
Optimale weersbescherming voor gebruik in het buitenbereik (voor gebruik bij omgevingstemperaturen tot maximaal -40°C is een afzonderlijke aandrijving met ingebouwde verwarming beschikbaar)

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	GM24G-MP-T
Productomschrijving	Roterende aandrijving, 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (90...150 s), IP66/67, Aansluitklemmen
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	4.5 W
Opgenomen vermogen (houdstand)	1.6 W
Verbruik dimensionering	7 VA
Aansluiting voeding regeling	Aansluitklemmen 4 mm² (kabel ø4...10mm, 4-aderig)
Draaimoment	40 Nm
Aansturing	MP-Bus, DC 2...10 V, DC 0.5...10 V
Bewegingsrichting motor	selecteerbaar met schakelaar 0/1
Handsteel	Met drukknop, vergrendelbaar (onder beschermingsbehuizing)
Draaihoek	95°
Looptijd (motor)	150 s / 90°
Looptijd motor instelbaar	90...150 s
Asverbinding	Universele klemring 14...26.7 mm
Beschermingsklasse	IP66/67
Beschermingsgraad NEMA	NEMA 4X
Type behuizing	UL Enclosure Type 4X
Omgevingstemperatuur	-30...50°C [-22...122°F]
Gewicht	3.5 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	4.5 W
Verbruik in rust	1.6 W
Verbruik dimensionering	7 VA
Inschakelstroom (Imax)	20.0 A @ 5 ms
Aansluiting voeding / regeling	Aansluitklemmen 4 mm² (kabel ø4...10mm, 4-aderig)
Communicatie gegevensbus
Communicatieve besturing	MP-Bus
Aantal knooppunten	MP-Bus max. 8
Functionele gegevens
Draaimoment van motor	40 Nm
Draaimoment instelbaar	25%, 50%, 75% gereduceerd
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Werkbereik Y instelbaar	Beginpunt 0.5...30V Eindpunt 2.5...32 V
Bedrijfsmodi optioneel	open/dicht 3-punts (alleen AC) Modulerend (gelijkstroom 0...32 V)
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Standterugkoppeling U instelbaar	Beginpunt 0.5...8 V Eindpunt 2.5...10 V
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	selecteerbaar met schakelaar 0/1
Bewegingsrichting instelbaar	elektronisch omkeerbaar
Opmerking bewegingsrichting	Y = 0 V: bij schakelaarstand 0 (linksdraaiend) / 1 (rechtsdraaiend)
Handverstelling	met drukknop, vergrendelbaar (onder beschermingsbehuizing)
Draaihoek	Max. 95°
Opmerking draaihoek	kan aan beide zijden worden begrensd met instelbare mechanische aanslagen
Motorlooptijd	150 s / 90°
Looptijd motor instelbaar	90...150 s
Geluidsniveau, motor	45 dB(A)
Adaptatie regelbereik	handmatig
Regelbereikadaptatie instelbaar	Niet handelen Adaptatie bij inschakelen Aanpassing na indrukken van de handmatige overnameknop
Dwangsturingregeling	MAX. (maximumstand) = 100 % MIN. (minimale stand) = 0 % ZS (tussenstand, alleen wisselstroom) = 50 %
Dwangsturing, instelbaar	MAX = (MIN + 32%)...100% MIN = 0%...(MAX - 32%) ZS = MIN...MAX
Asverbinding	Universele klemring 14...26.7 mm
Standaanwijzing	Mechanisch, inplugbaar
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP66/67
Beschermingsgraad NEMA/UL	NEMA 4X
Behuizing	UL Enclosure Type 4X
EMC	CE overeenkomstig 2014/30/EU
Laagspanningsrichtlijn	CE overeenkomstig 2006/95/EC
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Type actie	Type 1
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	4
Omgevingsvochtigheid	Max. 100% relatieve vochtigheid
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opmerking omgevingstemperatuur	-40...50 °C [-40...122°F] voor aandrijving met geïntegreerde verwarming
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	3.5 kg
