Productnummer: GM24G-SR-T

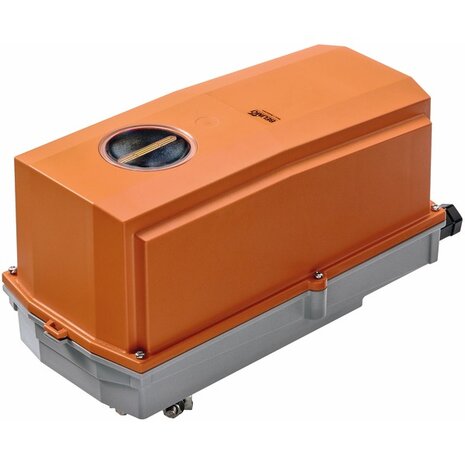

GM24G-SR-T - Belimo Roterende aandrijving, 40 Nm, AC/DC 24 V, 2...10 V, 150 s, IP66/67, AansluitklemmenBeschrijvingDe Belimo GM24G-SR-T valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.Modulerende klepaandrijving voor het instellen van kleppen in technische gebouwinstallatiesOmschrijving van Belimo: Roterende aandrijving, 40 Nm, AC/DC 24 V, 2...10 V, 150 s, IP66/67, Aansluitklemmen.KenmerkenVolgens het datablad van Belimo:Luchtklepgrootte tot max. ca. 8 m²Draaimoment van motor 40 NmNominale spanning AC/DC 24 VAansturing modulerend 2...10 VStandterugkoppeling 2...10 VOptimale weersbescherming voor gebruik in het buitenbereik (voor gebruik bij omgevingstemperaturen tot maximaal -40°C is een afzonderlijke aandrijving met ingebouwde verwarming beschikbaar)Technische SpecificatiesFabrikantBelimoArtikelnummerGM24G-SR-TProductomschrijvingRoterende aandrijving, 40 Nm, AC/DC 24 V, 2...10 V, 150 s, IP66/67, AansluitklemmenProductgroep bij BelimoKlepaandrijvingen > Aandrijvingen zonder veiligheidsfunctieSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)4.5 WOpgenomen vermogen (houdstand)2 WVerbruik dimensionering6.5 VAAansluiting voeding regelingAansluitklemmen 4 mm² (kabel ø4...10mm, 4-aderig)Draaimoment40 NmAansturingDC 2...10 VBewegingsrichting motorselecteerbaar met schakelaar 0/1HandsteelMet drukknop, vergrendelbaar (onder beschermingsbehuizing)Draaihoek95°Looptijd (motor)150 s / 90°AsverbindingUniversele klemring 14...26.7 mmBeschermingsklasseIP66/67Beschermingsgraad NEMANEMA 4XType behuizingUL Enclosure Type 4XOmgevingstemperatuur-30...50°C [-22...122°F]Gewicht3.4 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 19.2...28.8 VVerbruik in bedrijf4.5 WVerbruik in rust2 WVerbruik dimensionering6.5 VAAansluiting voeding / regelingAansluitklemmen 4 mm² (kabel ø4...10mm, 4-aderig)ParallelbedrijfJa (houd rekening met de vermogensgegevens)Functionele gegevensDraaimoment van motor40 NmWerkbereik Y2...10 VIngangsimpedantie100 kΩStandterugmelding U2...10 VOpmerking standterugmelding UMax. 1 mAPositienauwkeurigheid±5%Bewegingsrichting van motorselecteerbaar met schakelaar 0/1Opmerking bewegingsrichtingY = 0 V: bij schakelaarstand 0 (linksdraaiend) / 1 (rechtsdraaiend)Handverstellingmet drukknop, vergrendelbaar (onder beschermingsbehuizing)DraaihoekMax. 95°Opmerking draaihoekkan aan beide zijden worden begrensd met instelbare mechanische aanslagenMotorlooptijd150 s / 90°Geluidsniveau, motor45 dB(A)AsverbindingUniversele klemring 14...26.7 mmStandaanwijzingMechanisch, inplugbaarVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Voedingsbron ULClass 2 SupplyBeschermingsgraad IEC/ENIP66/67Beschermingsgraad NEMA/ULNEMA 4XBehuizingUL Enclosure Type 4XEMCCE overeenkomstig 2014/30/EULaagspanningsrichtlijnCE overeenkomstig 2006/95/ECIEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-normType actieType 1Stootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad4OmgevingsvochtigheidMax. 100% relatieve vochtigheidOmgevingstemperatuur-30...50°C [-22...122°F]Opmerking omgevingstemperatuur-40...50 °C [104...122°F] voor aandrijving met geïntegreerde verwarmingOpslagtemperatuur-40...80°C [-40...176°F]OnderhoudonderhoudsvrijGewichtGewicht3.4 kgProductdocumentatiePDFTechnisch datablad Belimo GM24G-SR-TOfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding GM..G-..-TOfficiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo GM24G-SR-T valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.
Modulerende klepaandrijving voor het instellen van kleppen in technische gebouwinstallaties
Omschrijving van Belimo: Roterende aandrijving, 40 Nm, AC/DC 24 V, 2...10 V, 150 s, IP66/67, Aansluitklemmen.
