Productnummer: GR24A-MP-R

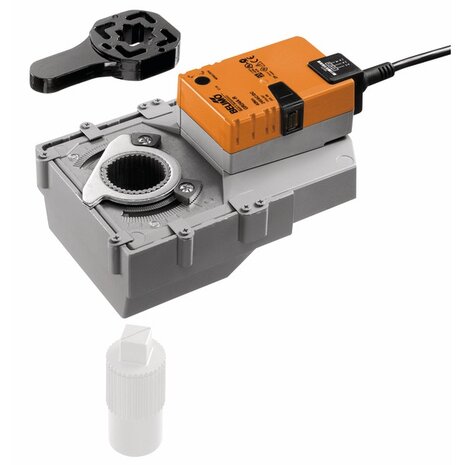

GR24A-MP-R - Belimo Roterende aandrijving (RetroFIT+), 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 90 s (75...270 s), IP54, F05/F07BeschrijvingDe Belimo GR24A-MP-R valt bij Belimo in de productgroep RetroFIT+ > Regelklepaandrijvingen.Communicatieve RetroFIT+-aandrijving voor roterende kleppen en vlinderkleppenOmschrijving van Belimo: Roterende aandrijving (RetroFIT+), 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 90 s (75...270 s), IP54, F05/F07.Opmerking van Belimo: Voor de installatie is een vormsluitende adapter nodig die apart moet worden besteld.KenmerkenVolgens het datablad van Belimo:Draaimoment van motor 40 NmNominale spanning AC/DC 24 VAansturing modulerend, communicatief 2...10 V variabelStandterugkoppeling 2...10 V variabelCommunicatie via Belimo MP-busConversie van sensorsignalenTechnische SpecificatiesFabrikantBelimoArtikelnummerGR24A-MP-RProductomschrijvingRoterende aandrijving (RetroFIT+), 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 90 s (75...270 s), IP54, F05/F07Productgroep bij BelimoRetroFIT+ > RegelklepaandrijvingenSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)4 WOpgenomen vermogen (houdstand)1.5 WVerbruik dimensionering7 VAAansluiting voeding regelingKabel 1 m, 4x 0.75 mm²Draaimoment40 NmAansturingMP-Bus, DC 2...10 V, DC 0.5...10 VHandsteelMet drukknop, vergrendelbaarLooptijd (motor)90 s / 90°Looptijd motor instelbaar75...270 sBeschermingsklasseIP54Beschermingsgraad NEMANEMA 2Type behuizingUL Enclosure Type 2Gewicht1.9 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 21.6...28.8 VVerbruik in bedrijf4 WVerbruik in rust1.5 WVerbruik dimensionering7 VAAansluiting voeding / regelingKabel 1 m, 4x 0.75 mm²ParallelbedrijfJa (houd rekening met de vermogensgegevens)Communicatie gegevensbusCommunicatieve besturingMP-BusAantal knooppuntenMP-Bus max. 8Functionele gegevensDraaimoment van motor40 NmWerkbereik Y2...10 VIngangsimpedantie100 kΩWerkbereik Y instelbaarBeginpunt 0.5...30VEindpunt 2.5...32 VBedrijfsmodi optioneelopen/dicht3-punts (alleen AC)Modulerend (gelijkstroom 0...32 V)Standterugmelding U2...10 VOpmerking standterugmelding UMax. 0.5 mAStandterugkoppeling U instelbaarBeginpunt 0.5...8 VEindpunt 2.5...10 VPositienauwkeurigheid±5%Handverstellingmet drukknop, vergrendelbaarMotorlooptijd90 s / 90°Looptijd motor instelbaar75...270 sGeluidsniveau, motor45 dB(A)Adaptatie regelbereikhandmatig (automatisch bij eerste opstart)Regelbereikadaptatie instelbaarNiet handelenAdaptatie bij inschakelenAanpassing na indrukken van de handmatige overnameknopDwangsturingregelingMAX. (maximumstand) = 100 %MIN. (minimale stand) = 0 %ZS (tussenstand, alleen wisselstroom) = 50 %Dwangsturing, instelbaarMAX = (MIN + 33%)...100%MIN = 0%...(MAX - 33%)ZS = MIN...MAXStandaanwijzingMechanisch, geïntegreerdVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Voedingsbron ULClass 2 SupplyBeschermingsgraad IEC/ENIP54Beschermingsgraad NEMA/ULNEMA 2BehuizingUL Enclosure Type 2EMCCE overeenkomstig 2014/30/EUIEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-normType actieType 1Stootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad3OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur0...50°C [32...122°F]Opslagtemperatuur-40...80°C [-40...176°F]OnderhoudonderhoudsvrijMechanische gegevensAansluitflensF05/F07GewichtGewicht1.9 kgProductdocumentatiePDFTechnisch datablad Belimo GR24A-MP-ROfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding GR..A-..-ROfficiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo GR24A-MP-R valt bij Belimo in de productgroep RetroFIT+ > Regelklepaandrijvingen.
Communicatieve RetroFIT+-aandrijving voor roterende kleppen en vlinderkleppen
Omschrijving van Belimo: Roterende aandrijving (RetroFIT+), 40 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 90 s (75...270 s), IP54, F05/F07.
Opmerking van Belimo: Voor de installatie is een vormsluitende adapter nodig die apart moet worden besteld.
