Productnummer: HT24-SR

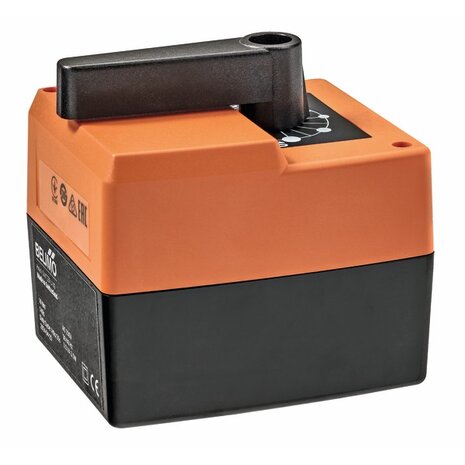

HT24-SR - Belimo Roterende aandrijving voor mengkranen, 10 Nm, AC/DC 24 V, 2...10 V, 140 s, IP40BeschrijvingDe Belimo HT24-SR valt bij Belimo in de productgroep RetroFIT+ > Regelklepaandrijvingen.Roterende aandrijving in combinatie met een montageset voor de motorisering van de meest gebruikelijke mengkranen in HVAC-systemen.Omschrijving van Belimo: Roterende aandrijving voor mengkranen, 10 Nm, AC/DC 24 V, 2...10 V, 140 s, IP40.KenmerkenVolgens het datablad van Belimo:Draaimoment van motor 10 NmNominale spanning AC/DC 24 VAansturing modulerend 2...10 VStandterugmelding 2...10 VMotorlooptijd 140 sTechnische SpecificatiesFabrikantBelimoArtikelnummerHT24-SRProductomschrijvingRoterende aandrijving voor mengkranen, 10 Nm, AC/DC 24 V, 2...10 V, 140 s, IP40Productgroep bij BelimoRetroFIT+ > RegelklepaandrijvingenSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)1.5 WVerbruik dimensionering2.5 VAAansluiting voeding regelingKabel 1 m, 4x 0.75 mm²Draaimoment10 NmAansturingDC 2...10 VBewegingsrichting motorrechtsdraaiend (cw)HandsteelTijdelijke en permanente ontkoppeling overbreng met draaiknop op de behuizingDraaihoek90°Looptijd (motor)140 s / 90°BeschermingsklasseIP40Gewicht0.46 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 19.2...28.8 VVerbruik in bedrijf1.5 WVerbruik dimensionering2.5 VAAansluiting voeding / regelingKabel 1 m, 4x 0.75 mm²ParallelbedrijfJa (houd rekening met de vermogensgegevens)Functionele gegevensDraaimoment van motor10 NmWerkbereik Y2...10 VWerkbereik Y opmerkingSelecteerbaar functiebereik 0...10 V of 2...10 VStandterugmelding U2...10 VPositienauwkeurigheid±5%Bewegingsrichting van motorrechtsdraaiend (cw)Handverstellingtijdelijke en permanente ontkoppeling overbreng met draaiknop op de behuizingDraaihoek90°Motorlooptijd140 s / 90°Geluidsniveau, motor37 dB(A)Bedrijfscycluswaarde75% (= actieve tijd 140 s / bedrijfstijd 187 s)StandaanwijzingOmkeerbaar schaalplaatjeVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Beschermingsgraad IEC/ENIP40EMCCE overeenkomstig 2014/30/EUType actieType 1Stootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad3OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur0...50°C [32...122°F]Opslagtemperatuur-30...80°C [-22...176°F]OnderhoudonderhoudsvrijGewichtGewicht0.46 kgBehuizingskleurenBehuizingdekseloranjeBehuizingsbodemzwartProductdocumentatiePDFTechnisch datablad Belimo HT24-SROfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding HT.. / NR..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo HT24-SR valt bij Belimo in de productgroep RetroFIT+ > Regelklepaandrijvingen.
Roterende aandrijving in combinatie met een montageset voor de motorisering van de meest gebruikelijke mengkranen in HVAC-systemen.
Omschrijving van Belimo: Roterende aandrijving voor mengkranen, 10 Nm, AC/DC 24 V, 2...10 V, 140 s, IP40.
