Productnummer: HTL24-3-T

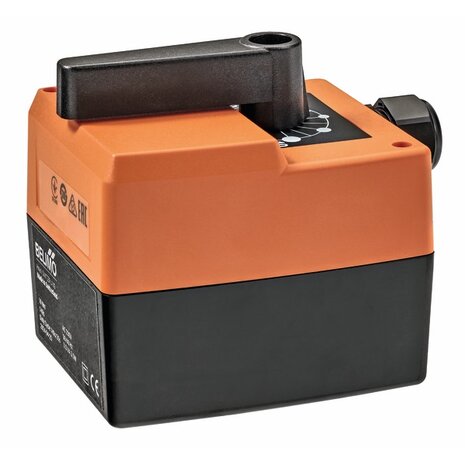

HTL24-3-T - Belimo Roterende aandrijving voor mengkranen, 10 Nm, AC 24 V, 3-punts, 280 s, IP40, AansluitklemmenBeschrijvingDe Belimo HTL24-3-T valt bij Belimo in de productgroep RetroFIT+ > Regelklepaandrijvingen.Roterende aandrijving in combinatie met een montageset voor de motorisering van de meest gebruikelijke mengkranen in HVAC-systemen.Omschrijving van Belimo: Roterende aandrijving voor mengkranen, 10 Nm, AC 24 V, 3-punts, 280 s, IP40, Aansluitklemmen.KenmerkenVolgens het datablad van Belimo:Draaimoment van motor 10 NmNominale spanning AC 24 VAansturing 3-puntsMotorlooptijd 280 sTechnische SpecificatiesFabrikantBelimoArtikelnummerHTL24-3-TProductomschrijvingRoterende aandrijving voor mengkranen, 10 Nm, AC 24 V, 3-punts, 280 s, IP40, AansluitklemmenProductgroep bij BelimoRetroFIT+ > RegelklepaandrijvingenSpanning AC/DCAC 24 VOpgenomen vermogen (lopend)1.5 WVerbruik dimensionering1.5 VAAansluiting voeding regelingAansluitklemmen 4 mm² (kabel ø6...8 mm, 3-aderig)Draaimoment10 NmAansturing3-puntsBewegingsrichting motorrechtsdraaiend (cw)HandsteelTijdelijke en permanente ontkoppeling overbreng met draaiknop op de behuizingDraaihoek90°Looptijd (motor)280 s / 90°BeschermingsklasseIP40Gewicht0.38 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 VVerbruik in bedrijf1.5 WVerbruik dimensionering1.5 VAAansluiting voeding / regelingAansluitklemmen 4 mm² (kabel ø6...8 mm, 3-aderig)ParallelbedrijfNeeFunctionele gegevensDraaimoment van motor10 NmBewegingsrichting van motorrechtsdraaiend (cw)Handverstellingtijdelijke en permanente ontkoppeling overbreng met draaiknop op de behuizingDraaihoek90°Motorlooptijd280 s / 90°Geluidsniveau, motor35 dB(A)Bedrijfscycluswaarde75% (= actieve tijd 280 s / bedrijfstijd 373 s)StandaanwijzingOmkeerbaar schaalplaatjeVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Beschermingsgraad IEC/ENIP40EMCCE overeenkomstig 2014/30/EUType actieType 1Stootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad3OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur0...50°C [32...122°F]Opslagtemperatuur-30...80°C [-22...176°F]OnderhoudonderhoudsvrijGewichtGewicht0.38 kgBehuizingskleurenBehuizingdekseloranjeBehuizingsbodemzwartProductdocumentatiePDFTechnisch datablad Belimo HTL24-3-TOfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding HT.. / NR..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo HTL24-3-T valt bij Belimo in de productgroep RetroFIT+ > Regelklepaandrijvingen.
Roterende aandrijving in combinatie met een montageset voor de motorisering van de meest gebruikelijke mengkranen in HVAC-systemen.
Omschrijving van Belimo: Roterende aandrijving voor mengkranen, 10 Nm, AC 24 V, 3-punts, 280 s, IP40, Aansluitklemmen.
