JRCA-S2-T - Belimo Roterende aandrijving, 90 Nm, AC 24...240 V / DC 24...125 V, open/dicht, 3-punts, 2x SPDT, F07 (F05/F10 alleen met toebehoren)

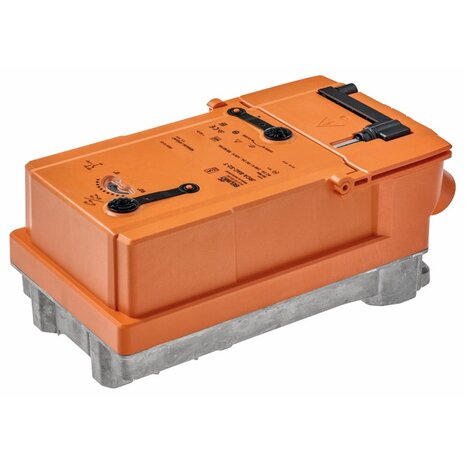

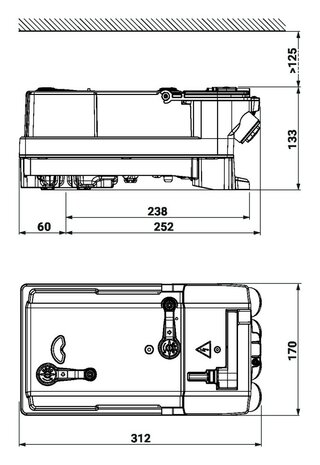

JRCA-S2-T - Belimo Roterende aandrijving, 90 Nm, 2x SPDT Maattekening Belimo JRCA-S2-T
JRCA-S2-T - Belimo Roterende aandrijving, 90 Nm, 2x SPDT Maattekening Belimo JRCA-S2-T

Productnummer: JRCA-S2-T
Verzendkosten € 0,00
Standaard levertijd 2 tot 6 weken
» Koppel: 90 Nm | Spanning: AC 24...240 V / DC 24...125 V | Aansturing: open/dicht, 3-punts | Looptijd: 35 s / 90°
€ 952,00 excl. btw
€ 1.151,92 incl. btw
Bestellen
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

JRCA-S2-T - Belimo Roterende aandrijving, 90 Nm, AC 24...240 V / DC 24...125 V, open/dicht, 3-punts, 2x SPDT, F07 (F05/F10 alleen met toebehoren)

Beschrijving

De Belimo JRCA-S2-T valt bij Belimo in de productgroep Regelventielen > Klepaandrijvingen.

Roterende aandrijving voor vlinderkleppen

Omschrijving van Belimo: Roterende aandrijving, 90 Nm, AC 24...240 V / DC 24...125 V, open/dicht, 3-punts, 35 s, 2x SPDT, IP66/67, F07 (F05/F10 alleen met toebehoren), Aansluitklemmen.

Opmerking van Belimo: Het toebehoren ZJR../ZPR.. is vereist voor montage op vlinderkleppen.

Kenmerken

Volgens het datablad van Belimo:
  • Draaimoment van motor 90 Nm
  • Nominale spanning AC 24...240 V / DC 24...125 V
  • Aansturing open/dicht, 3-punts
  • Met 2 geïntegreerde hulpschakelaars

Technische Specificaties

FabrikantBelimo
ArtikelnummerJRCA-S2-T
ProductomschrijvingRoterende aandrijving, 90 Nm, AC 24...240 V / DC 24...125 V, open/dicht, 3-punts, 35 s, 2x SPDT, IP66/67, F07 (F05/F10 alleen met toebehoren), Aansluitklemmen
Productgroep bij BelimoRegelventielen > Klepaandrijvingen
Spanning AC/DCAC 24...240 V / DC 24...125 V
Opgenomen vermogen (lopend)20 W
Opgenomen vermogen (houdstand)7 W
Verbruik dimensioneringmet 24 V 20 VA / met 240 V 55 VA
Hulpschakelaars2x SPDT
Aansluiting voeding regelingAansluitklemmen 0.5...2.5 mm², alleen koperen geleiders
Aansluiting hulpschakelaarAansluitklemmen 0.5...2.5 mm², alleen koperen geleiders
Aansturingopen/dicht, 3-punts
BeschermingsklasseIP66/67
Beschermingsgraad NEMANEMA 4X
Type behuizingUL Enclosure Type 4X
Gewicht3.7 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanningAC 24...240 V / DC 24...125 V
Nominale spanningsfrequentie50/60 Hz
FunctiebereikAC 19.2...264 V / DC 19.2...137.5 V
Verbruik in bedrijf20 W
Verbruik in rust7 W
Verbruik dimensioneringmet 24 V 20 VA / met 240 V 55 VA
Hulpschakelaar2x SPDT, 1x 10° / 1x 0…90°
(standaardinstelling 85°)
Opmerking hulpschakelaar1x 10° / 1x 0…90° (standaardinstelling 85°)
Schakelvermogen van hulpschakelaar1 mA...3 A (0.5 A inductief), DC 5 V...AC 250 V
Beschermende aardverbindingAansluitklemmen 0.5...2.5 mm², alleen koperen geleiders
Aansluiting voeding / regelingAansluitklemmen 0.5...2.5 mm², alleen koperen geleiders
Aansluiting hulpschakelaarAansluitklemmen 0.5...2.5 mm², alleen koperen geleiders
ParallelbedrijfJa (houd rekening met de vermogensgegevens)
Functionele gegevens
Draaimoment van motor90 Nm
Handverstellinghandslinger
Motorlooptijd35 s / 90°
Motorlooptijd instelbaar20...120 s
Geluidsniveau, motor65 dB(A)
StandaanwijzingMechanisch, geïntegreerd
Veiligheidsgegevens
Beschermingsklasse IEC/ENI, beschermende aarde (PE, Protective Earth)
Beschermingsklasse ULI, beschermingsdraad (PE, Protective Earth)
Voedingsbron ULClass 2 Supply
Beschermingsgraad IEC/ENIP66/67
Beschermingsgraad NEMA/ULNEMA 4X
BehuizingUL Enclosure Type 4X
EMCCE overeenkomstig 2014/30/EU
LaagspanningsrichtlijnCE overeenkomstig 2014/35/EU
IEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14
UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1
De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Type actieType 1
Categorie overspanningIII
Hulpschakelaar stootspanning dimensionering4 kV
Vervuilingsgraad3
OmgevingsvochtigheidMax. 100% relatieve vochtigheid
Omgevingstemperatuur-30...50°C [-22...122°F]
Opslagtemperatuur-40...80°C [-40...176°F]
SoftwareklasseA
Onderhoudonderhoudsvrij
Mechanische gegevens
AansluitflensF07 (F05/F10 alleen met toebehoren)
Gewicht
Gewicht3.7 kg

Productdocumentatie

PDFTechnisch datablad Belimo JRCA-S2-TOfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding JR(K)CA-(BAC-)S2-T, deel 1 van 3Bladzijde 1 t/m 2 - officiële documentatie van BelimoDOWNLOAD PDFPDFInstallatiehandleiding JR(K)CA-(BAC-)S2-T, deel 2 van 3Bladzijde 3 - officiële documentatie van BelimoDOWNLOAD PDFPDFInstallatiehandleiding JR(K)CA-(BAC-)S2-T, deel 3 van 3Bladzijde 4 t/m 7 - officiële documentatie van BelimoDOWNLOAD PDF
