LF24-S - Belimo Roterende aandrijving met veiligheidsfunctie, 4 Nm, AC/DC 24 V, open/dicht, 75 s, 1x SPDT, IP54

LF24-S - Belimo Roterende aandrijving met veiligheidsfunctie, 4 Nm, AC/DC 24 V, open/dicht, 75 s, 1x SPDT, IP54

Name: LF24-S - Belimo Roterende aandrijving met veiligheidsfunctie, 4 Nm, AC/DC 24 V, open/dicht, 75 s, 1x SPDT, IP54
Brand: Belimo
Price: 365.42 EUR
Availability: InStock

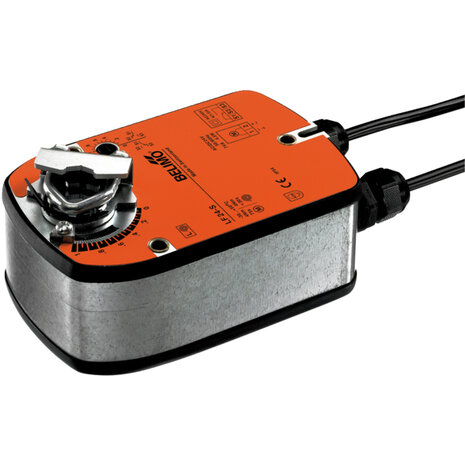

LF24-S - Belimo Roterende aandrijving met veiligheidsfunctie, 1x SPDT

Productnummer: LF24-S

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Koppel: 4 Nm | Spanning: AC/DC 24 V | Aansturing: open/dicht | Looptijd: 75 s / 90°

€ 302,00 excl. btw

€ 365,42 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

LF24-S - Belimo Roterende aandrijving met veiligheidsfunctie, 4 Nm, AC/DC 24 V, open/dicht, 75 s, 1x SPDT, IP54

Beschrijving

De Belimo LF24-S valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.

Roterende aandrijving met veiligheidsfunctie voor het instellen van kleppen in technische gebouwinstallaties

Omschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 4 Nm, AC/DC 24 V, open/dicht, 75 s, 1x SPDT, IP54.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 0.8 m²
Draaimoment van motor 4 Nm
Nominale spanning AC/DC 24 V
Aansturing open/dicht
met geïntegreerde hulpschakelaar

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	LF24-S
Productomschrijving	Roterende aandrijving met veiligheidsfunctie, 4 Nm, AC/DC 24 V, open/dicht, 75 s, 1x SPDT, IP54
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	5 W
Opgenomen vermogen (houdstand)	2.5 W
Verbruik dimensionering	7 VA
Hulpschakelaars	1x SPDT
Aansluiting voeding regeling	Kabel 1 m, 2x 0.75 mm²
Aansluiting hulpschakelaar	Kabel 1 m, 3x 0.75 mm²
Draaimoment	4 Nm
Aansturing	open/dicht
Bewegingsrichting motor	selecteerbaar met montage L/R
Draairichting (bedrijfsveilig)	Selecteerbaar met montage L/R
Handsteel	Nee
Draaihoek	95°
Looptijd (motor)	75 s / 90°
Looptijd (veiligheidsfunctie)	<20 s
Asverbinding	Universele klemring 8...16 mm
Beschermingsklasse	IP54
Omgevingstemperatuur	-30...50°C [-22...122°F]
Gewicht	1.5 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	5 W
Verbruik in rust	2.5 W
Verbruik dimensionering	7 VA
Inschakelstroom (Imax)	5.8 A @ 5 ms
Hulpschakelaar	1x SPDT, 0...100%
Opmerking hulpschakelaar	0...100%
Schakelvermogen van hulpschakelaar	1 mA...3 A (0.5 A inductief), DC 5 V...AC 250 V
Aansluiting voeding / regeling	Kabel 1 m, 2x 0.75 mm²
Aansluiting hulpschakelaar	Kabel 1 m, 3x 0.75 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Draaimoment van motor	4 Nm
Draaimoment Veiligheidsfunctie	4 Nm
Bewegingsrichting van motor	selecteerbaar met montage L/R
Bewegingsrichting veiligheidsfunctie	selecteerbaar met montage L/R
Handverstelling	Nee
Draaihoek	Max. 95°
Opmerking draaihoek	Instelbaar 37...100 % met geïntegreerde mechanische begrenzing
Motorlooptijd	75 s / 90°
Looptijd veiligheidsfunctie	<20 s @ -20...50°C, <60 s @ -30°C
Geluidsniveau, motor	50 dB(A)
Asverbinding	Universele klemring 8...16 mm
Standaanwijzing	Mechanisch
Levensduur	Min. 60'000 veiligheidsposities
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Beschermingsklasse hulpschakelaar IEC/EN	II, versterkte isolatie
Beschermingsgraad IEC/EN	IP54
EMC	CE overeenkomstig 2014/30/EU
Laagspanningsrichtlijn	CE overeenkomstig 2014/35/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
Hygiënetest	Conform VDI 6022 deel 1
Type actie	Type 1.B
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Hulpschakelaar stootspanning dimensionering	2.5 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	1.5 kg
