Productnummer: LF24-SR

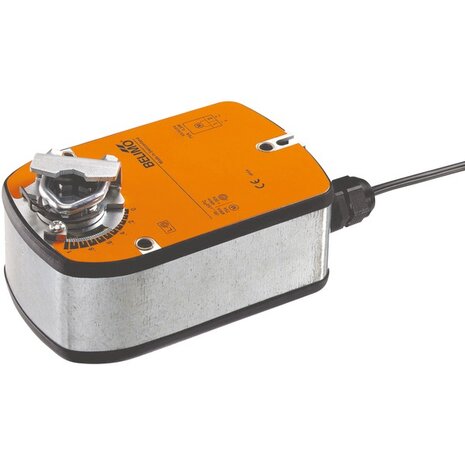

LF24-SR - Belimo Roterende aandrijving met veiligheidsfunctie, 4 Nm, AC/DC 24 V, MP-Bus, 2...10 V, Opgenomen vermogen (houdstand) 0.8 WBeschrijvingDe Belimo LF24-SR valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.Roterende aandrijving met veiligheidsfunctie voor het instellen van kleppen in technische gebouwinstallatiesOmschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 4 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (75...300 s), IP54.KenmerkenVolgens het datablad van Belimo:Draaimoment van motor 4 NmNominale spanning AC/DC 24 VAansturing modulerend, open/dicht, 3-punts, communicatief via MP-BusMotorlooptijd 150 s (75...300 s)Technische SpecificatiesFabrikantBelimoArtikelnummerLF24-SRProductomschrijvingRoterende aandrijving met veiligheidsfunctie, 4 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (75...300 s), IP54Productgroep bij BelimoKlepaandrijvingen > Aandrijvingen met veiligheidsfunctieSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)2 WOpgenomen vermogen (houdstand)0.8 WVerbruik dimensionering3.5 VAAansluiting voeding regelingKabel 1 m, 4x 0.75 mm²Draaimoment4 NmAansturingMP-Bus, DC 2...10 V, DC 0.5...10 VBewegingsrichting motorselecteerbaar met schakelaar L/RDraairichting (bedrijfsveilig)Selecteerbaar met montage L/RHandsteelNeeDraaihoek95°Looptijd (motor)150 s / 90°Looptijd motor instelbaar75...300 sLooptijd (veiligheidsfunctie)<20 sAsverbindingUniversele klemring 8...16 mmBeschermingsklasseIP54Omgevingstemperatuur-30...50°C [-22...122°F]Gewicht1.5 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 21.6...35.0 VVerbruik in bedrijf2 WVerbruik in rust0.8 WVerbruik dimensionering3.5 VAAansluiting voeding / regelingKabel 1 m, 4x 0.75 mm²ParallelbedrijfJa (houd rekening met de vermogensgegevens)Communicatie gegevensbusCommunicatieve besturingMP-BusAantal knooppuntenMP-Bus max. 16Functionele gegevensDraaimoment van motor4 NmDraaimoment Veiligheidsfunctie4 NmWerkbereik Y2...10 VIngangsimpedantie100 kΩWerkbereik Y instelbaarBeginpunt 0.5...30VEindpunt 2.5...32 VBedrijfsmodi optioneelopen/dicht3-puntscommunicatiefStandterugmelding U2...10 VOpmerking standterugmelding UMax. 1 mAStandterugmelding U instelbaarBeginpunt 0.5...8 VEindpunt 2.5...10 VPositienauwkeurigheid±5%Bewegingsrichting van motorselecteerbaar met schakelaar L/RBewegingsrichting veiligheidsfunctieselecteerbaar met montage L/RHandverstellingNeeDraaihoekMax. 95°Opmerking draaihoekInstelbaar 37...100 % met geïntegreerde mechanische begrenzingMotorlooptijd150 s / 90°Motorlooptijd instelbaar75...300 sLooptijd veiligheidsfunctie<20 s @ -20...50°C, <60 s @ -30°CSound power level motor36 dB(A)Adaptatie regelbereikmet Belimo Assistant 2DwangsturingregelingMIN. (minimale stand) = 0 %MID (tussenstand, alleen AC) = 50%MAX. (maximumstand) = 100 %Dwangsturing, instelbaarMIN = 0%...(MAX - 32%)MID = MIN...MAXMAX = (MIN + 32%)...100%AsverbindingUniversele klemring 8...16 mmStandaanwijzingMechanischLevensduurMin. 60'000 veiligheidspositiesVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Beschermingsgraad IEC/ENIP54EMCCE overeenkomstig 2014/30/EUIEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14HygiënetestConform VDI 6022 deel 1Type actieType 1.AAStootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad3OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur-30...50°C [-22...122°F]Opslagtemperatuur-40...80°C [-40...176°F]OnderhoudonderhoudsvrijGewichtGewicht1.5 kgProductdocumentatiePDFTechnisch datablad Belimo LF24-SROfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding LF..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo LF24-SR valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.
Roterende aandrijving met veiligheidsfunctie voor het instellen van kleppen in technische gebouwinstallaties
Omschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 4 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (75...300 s), IP54.
