LH24A-MOD200 - Belimo Lineaire aandrijving, 35 lbf [150 N], AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s, Slag 200 mm

LH24A-MOD200 - Belimo Lineaire aandrijving, 35 lbf [150 N], AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s, Slag 200 mm

Name: LH24A-MOD200 - Belimo Lineaire aandrijving, 35 lbf [150 N], AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s, Slag 200 mm
Brand: Belimo
Price: 395.67 EUR
Availability: InStock

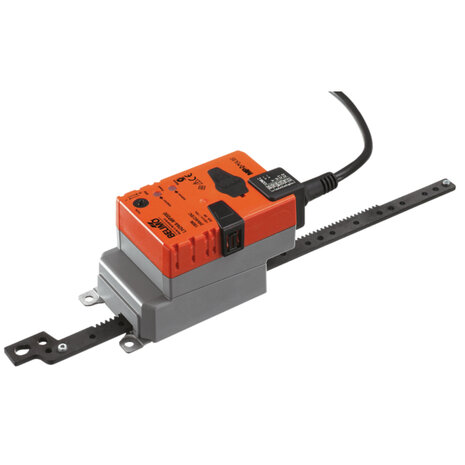

LH24A-MOD200 - Belimo Lineaire aandrijving, AC/DC 24 V, Slag 200 mm

Productnummer: LH24A-MOD200

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Kracht: 35 lbf [150 N] | Spanning: AC/DC 24 V | Aansturing: BACnet MS/TP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, Hybride (communicatief/analoog) | Looptijd: 150 s / 100 mm

€ 327,00 excl. btw

€ 395,67 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

LH24A-MOD200 - Belimo Lineaire aandrijving, 35 lbf [150 N], AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s, Slag 200 mm

Beschrijving

De Belimo LH24A-MOD200 valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.

Communicatieve lineaire aandrijving voor het instellen van kleppen en afsluitschuiven in technische gebouwinstallaties

Omschrijving van Belimo: Lineaire aandrijving, 35 lbf [150 N], AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (70...270 s / 100 mm), Slag 200 mm, IP54.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 1 m²
Regelkracht 150 N
Nominale spanning AC/DC 24 V
Aansturing modulerend, communicatief, hybride
Slaglengte Max. 200 mm, instelbaar in stappen van 20 mm
Communicatie via BACnet MS/TP, Modbus RTU, Belimo-MP-Bus of conventionele regeling
Conversie van sensorsignalen

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	LH24A-MOD200
Productomschrijving	Lineaire aandrijving, 35 lbf [150 N], AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (70...270 s / 100 mm), Slag 200 mm, IP54
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	2.5 W
Opgenomen vermogen (houdstand)	1.3 W
Verbruik dimensionering	5 VA
Aansluiting voeding regeling	Kabel 1 m, 6x 0.75 mm²
Kracht	35 lbf [150 N]
Aansturing	BACnet MS/TP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, Hybride (communicatief/analoog)
Bewegingsrichting motor	selecteerbaar met schakelaar
Handsteel	Met drukknop, vergrendelbaar
Slag	200 mm
Looptijd (motor)	150 s / 100 mm
Looptijd motor instelbaar	70...270 s / 100 mm
Beschermingsklasse	IP54
Beschermingsgraad NEMA	NEMA 2
Type behuizing	UL Enclosure Type 2
Omgevingstemperatuur	-30...50°C [-22...122°F]
Gewicht	0.61 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	2.5 W
Verbruik in rust	1.3 W
Verbruik dimensionering	5 VA
Aansluiting voeding / regeling	Kabel 1 m, 6x 0.75 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Communicatie gegevensbus
Communicatieve besturing	BACnet MS/TP Modbus RTU (fabrieksinstelling) MP-Bus
Aantal knooppunten	BACnet / Modbus zie beschrijving interface MP-Bus max. 8
Functionele gegevens
Motorregelkracht	35 lbf [150 N]
Regelkracht instelbaar	25%, 50%, 75% gereduceerd
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Werkbereik Y instelbaar	0.5...10 V
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Standterugkoppeling U instelbaar	Beginpunt 0.5...8 V Eindpunt 2...10 V
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	selecteerbaar met schakelaar
Bewegingsrichting instelbaar	elektronisch omkeerbaar
Opmerking bewegingsrichting	Y = 0 V: met schakelaar 0 (ingetrokken) / 1 (uitgestoten)
Handverstelling	met drukknop, vergrendelbaar
Slag	200 mm
Slaglengte	Max. 200 mm, instelbaar in stappen van 20 mm
Slagbeperking	kan aan beide zijden worden begrensd met mechanische aanslagen
Motorlooptijd	150 s / 100 mm
Looptijd motor instelbaar	70...270 s / 100 mm
Geluidsniveau, motor	45 dB(A)
Adaptatie regelbereik	handmatig
Regelbereikadaptatie instelbaar	Niet handelen Adaptatie bij inschakelen Aanpassing na indrukken van de handmatige overnameknop
Dwangsturing, regeling via buscommunicatie	MAX. (maximumstand) = 100 % MIN. (minimale stand) = 0 % ZS (tussenstand) = 50 %
Dwangsturing, instelbaar	MAX = (MIN + 32%)...100% MIN = 0%...(MAX - 32%) ZS = MIN...MAX
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP54
Beschermingsgraad NEMA/UL	NEMA 2
Behuizing	UL Enclosure Type 2
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Hygiënetest	Conform VDI 6022 deel 1
Type actie	Type 1
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	0.61 kg
