Productnummer: LH24A-MP200

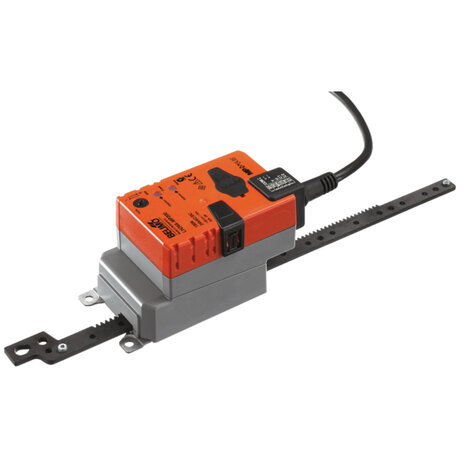

LH24A-MP200 - Belimo Lineaire aandrijving, 150 N, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (70...270 s / 100 mm), Slag 200 mm, IP54BeschrijvingDe Belimo LH24A-MP200 valt bij Belimo in de productgroep Klepaandrijvingen > Lineaire aandrijvingen.Communicatieve lineaire aandrijving voor het instellen van kleppen en afsluitschuiven in technische gebouwinstallatiesOmschrijving van Belimo: Lineaire aandrijving, 150 N, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (70...270 s / 100 mm), Slag 200 mm, IP54.KenmerkenVolgens het datablad van Belimo:Luchtklepgrootte tot max. ca. 1 m²Regelkracht 150 NNominale spanning AC/DC 24 VAansturing modulerend, communicatief 2...10 V variabelStandterugkoppeling 2...10 V variabelSlaglengte Max. 200 mm, instelbaar in stappen van 20 mmCommunicatie via Belimo MP-busConversie van sensorsignalenTechnische SpecificatiesFabrikantBelimoArtikelnummerLH24A-MP200ProductomschrijvingLineaire aandrijving, 150 N, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (70...270 s / 100 mm), Slag 200 mm, IP54Productgroep bij BelimoKlepaandrijvingen > Lineaire aandrijvingenSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)2.5 WOpgenomen vermogen (houdstand)1.3 WVerbruik dimensionering5 VAAansluiting voeding regelingKabel 1 m, 4x 0.75 mm²Kracht150 NAansturingMP-Bus, DC 2...10 V, DC 0.5...10 VBewegingsrichting motorselecteerbaar met schakelaarHandsteelMet drukknop, vergrendelbaarSlag200 mmLooptijd (motor)150 s / 100 mmLooptijd motor instelbaar70...270 s / 100 mmBeschermingsklasseIP54Beschermingsgraad NEMANEMA 2Type behuizingUL Enclosure Type 2Omgevingstemperatuur-30...50°C [-22...122°F]Gewicht0.57 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 21.6...28.8 VVerbruik in bedrijf2.5 WVerbruik in rust1.3 WVerbruik dimensionering5 VAAansluiting voeding / regelingKabel 1 m, 4x 0.75 mm²ParallelbedrijfJa (houd rekening met de vermogensgegevens)Communicatie gegevensbusCommunicatieve besturingMP-BusAantal knooppuntenMP-Bus max. 8Functionele gegevensMotorregelkracht150 NRegelkracht instelbaar25%, 50%, 75% gereduceerdWerkbereik Y2...10 VIngangsimpedantie100 kΩWerkbereik Y instelbaarBeginpunt 0.5...30VEindpunt 2.5...32 VBedrijfsmodi optioneelopen/dicht3-punts (alleen AC)Modulerend (gelijkstroom 0...32 V)Standterugmelding U2...10 VOpmerking standterugmelding UMax. 0.5 mAStandterugkoppeling U instelbaarBeginpunt 0.5...8 VEindpunt 2.5...10 VPositienauwkeurigheid±5%Bewegingsrichting van motorselecteerbaar met schakelaarBewegingsrichting instelbaarelektronisch omkeerbaarOpmerking bewegingsrichtingY = 0 V: met schakelaar 0 (ingetrokken) / 1 (uitgestoten)Handverstellingmet drukknop, vergrendelbaarSlag200 mmSlaglengteMax. 200 mm, instelbaar in stappen van 20 mmSlagbeperkingkan aan beide zijden worden begrensd met mechanische aanslagenMotorlooptijd150 s / 100 mmLooptijd motor instelbaar70...270 s / 100 mmGeluidsniveau, motor45 dB(A)Adaptatie regelbereikhandmatigRegelbereikadaptatie instelbaarNiet handelenAdaptatie bij inschakelenAanpassing na indrukken van de handmatige overnameknopDwangsturingregelingMAX. (maximumstand) = 100 %MIN. (minimale stand) = 0 %ZS (tussenstand, alleen wisselstroom) = 50 %Dwangsturing, instelbaarMAX = (MIN + 32%)...100%MIN = 0%...(MAX - 32%)ZS = MIN...MAXVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Voedingsbron ULClass 2 SupplyBeschermingsgraad IEC/ENIP54Beschermingsgraad NEMA/ULNEMA 2BehuizingUL Enclosure Type 2EMCCE overeenkomstig 2014/30/EUIEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-normHygiënetestConform VDI 6022 deel 1Type actieType 1Stootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad3OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur-30...50°C [-22...122°F]Opslagtemperatuur-40...80°C [-40...176°F]OnderhoudonderhoudsvrijGewichtGewicht0.57 kgProductdocumentatiePDFTechnisch datablad Belimo LH24A-MP200Officiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding LH..A-SX.. /..-MF /..-MPOfficiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo LH24A-MP200 valt bij Belimo in de productgroep Klepaandrijvingen > Lineaire aandrijvingen.
Communicatieve lineaire aandrijving voor het instellen van kleppen en afsluitschuiven in technische gebouwinstallaties
Omschrijving van Belimo: Lineaire aandrijving, 150 N, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (70...270 s / 100 mm), Slag 200 mm, IP54.
