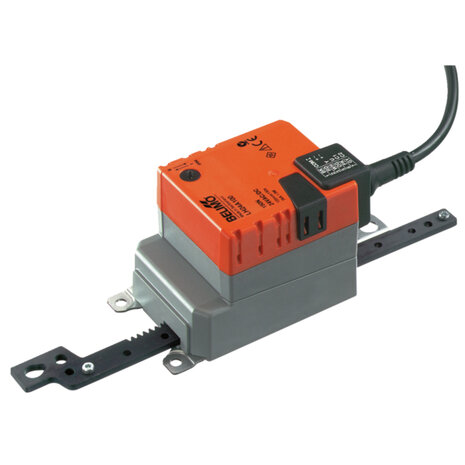

LH24A100 - Belimo Lineaire aandrijving, 150 N, AC/DC 24 V, open/dicht, 3-punts, 150 s, Slag 100 mm, IP54

LH24A100 - Belimo Lineaire aandrijving, 150 N, AC/DC 24 V, open/dicht, 3-punts, 150 s, Slag 100 mm, IP54

Name: LH24A100 - Belimo Lineaire aandrijving, 150 N, AC/DC 24 V, open/dicht, 3-punts, 150 s, Slag 100 mm, IP54
Brand: Belimo
Price: 206.91 EUR
Availability: InStock

LH24A100 - Belimo Lineaire aandrijving, 150 N, AC/DC 24 V, Slag 100 mm

Productnummer: LH24A100

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Kracht: 150 N | Spanning: AC/DC 24 V | Aansturing: open/dicht, 3-punts | Looptijd: 150 s / 100 mm

€ 171,00 excl. btw

€ 206,91 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

LH24A100 - Belimo Lineaire aandrijving, 150 N, AC/DC 24 V, open/dicht, 3-punts, 150 s, Slag 100 mm, IP54

Beschrijving

De Belimo LH24A100 valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.

Lineaire aandrijving voor het instellen van kleppen en afsluitschuiven in technische gebouwinstallaties

Omschrijving van Belimo: Lineaire aandrijving, 150 N, AC/DC 24 V, open/dicht, 3-punts, 150 s, Slag 100 mm, IP54.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 1 m²
Regelkracht 150 N
Nominale spanning AC/DC 24 V
Aansturing open/dicht, 3-punts
Slaglengte Max. 100 mm, instelbaar in stappen van 20 mm

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	LH24A100
Productomschrijving	Lineaire aandrijving, 150 N, AC/DC 24 V, open/dicht, 3-punts, 150 s, Slag 100 mm, IP54
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	1.5 W
Opgenomen vermogen (houdstand)	0.5 W
Verbruik dimensionering	3 VA
Aansluiting voeding regeling	Kabel 1 m, 3x 0.75 mm²
Kracht	150 N
Aansturing	open/dicht, 3-punts
Bewegingsrichting motor	selecteerbaar met schakelaar 0 (uitgestoten) / 1 (ingetrokken)
Handsteel	Met drukknop, vergrendelbaar
Slag	100 mm
Looptijd (motor)	150 s / 100 mm
Beschermingsklasse	IP54
Beschermingsgraad NEMA	NEMA 2
Type behuizing	UL Enclosure Type 2
Omgevingstemperatuur	-30...50°C [-22...122°F]
Gewicht	0.48 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 19.2...28.8 V
Verbruik in bedrijf	1.5 W
Verbruik in rust	0.5 W
Verbruik dimensionering	3 VA
Aansluiting voeding / regeling	Kabel 1 m, 3x 0.75 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Motorregelkracht	150 N
Bewegingsrichting van motor	selecteerbaar met schakelaar 0 (uitgestoten) / 1 (ingetrokken)
Handverstelling	met drukknop, vergrendelbaar
Slag	100 mm
Slaglengte	Max. 100 mm, instelbaar in stappen van 20 mm
Slagbeperking	kan aan beide zijden worden begrensd met mechanische aanslagen
Motorlooptijd	150 s / 100 mm
Geluidsniveau, motor	45 dB(A)
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP54
Beschermingsgraad NEMA/UL	NEMA 2
Behuizing	UL Enclosure Type 2
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Hygiënetest	Conform VDI 6022 deel 1 / SWKI VA 104-01, reinigbaar en ontsmetbaar, lage uitstoot
Type actie	Type 1
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	0.48 kg
