Productnummer: LHQ24A-MF100

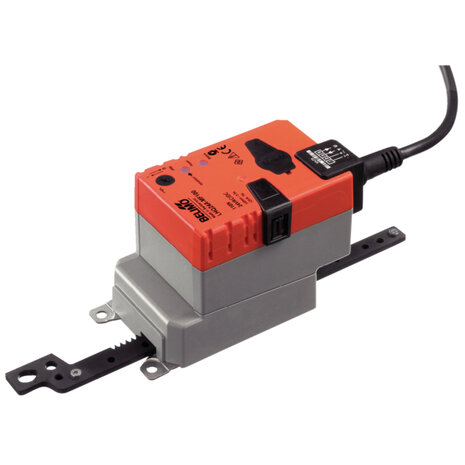

LHQ24A-MF100 - Belimo Lineaire aandrijving, 100 N, AC/DC 24 V, MFT, 2...10 V, 3.5 s (3.5...15 s / 100 mm), Slag 100 mm, IP54BeschrijvingDe Belimo LHQ24A-MF100 valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.Parametreerbare lineaire aandrijving voor het instellen van kleppen en afsluitschuiven in technische gebouwinstallatiesOmschrijving van Belimo: Lineaire aandrijving, 100 N, AC/DC 24 V, MFT, 2...10 V, 3.5 s (3.5...15 s / 100 mm), Slag 100 mm, IP54.KenmerkenVolgens het datablad van Belimo:Luchtklepgrootte tot max. ca. 0.7 m²Regelkracht 100 NNominale spanning AC/DC 24 VAansturing modulerend 2...10 V variabelStandterugkoppeling 2...10 V variabelSlaglengte Max. 100 mm, instelbaar in stappen van 20 mmMotorlooptijd 3.5 s variabelTechnische SpecificatiesFabrikantBelimoArtikelnummerLHQ24A-MF100ProductomschrijvingLineaire aandrijving, 100 N, AC/DC 24 V, MFT, 2...10 V, 3.5 s (3.5...15 s / 100 mm), Slag 100 mm, IP54Productgroep bij BelimoKlepaandrijvingen > Aandrijvingen zonder veiligheidsfunctieSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)13 WOpgenomen vermogen (houdstand)2 WVerbruik dimensionering23 VAAansluiting voeding regelingKabel 1 m, 4x 0.75 mm²Kracht100 NAansturingDC 2...10 VBewegingsrichting motorselecteerbaar met schakelaarHandsteelMet drukknop, vergrendelbaarSlag100 mmLooptijd (motor)3.5 s / 100 mmLooptijd motor instelbaar3.5...15 s / 100 mmBeschermingsklasseIP54Beschermingsgraad NEMANEMA 2Type behuizingUL Enclosure Type 2Omgevingstemperatuur-30...40°C [-22...104°F]Gewicht0.63 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 21.6...28.8 VVerbruik in bedrijf13 WVerbruik in rust2 WVerbruik dimensionering23 VAInschakelstroom (Imax)20.0 A @ 5 msAansluiting voeding / regelingKabel 1 m, 4x 0.75 mm²ParallelbedrijfJa (houd rekening met de vermogensgegevens)Functionele gegevensMotorregelkracht100 NRegelkracht instelbaar25%, 50%, 75% gereduceerdWerkbereik Y2...10 VIngangsimpedantie100 kΩWerkbereik Y instelbaarBeginpunt 0.5...30VEindpunt 2.5...32 VBedrijfsmodi optioneelopen/dichtModulerend (gelijkstroom 0...32 V)Standterugmelding U2...10 VOpmerking standterugmelding UMax. 0.5 mAStandterugkoppeling U instelbaarBeginpunt 0.5...8 VEindpunt 2.5...10 VPositienauwkeurigheid±5%Bewegingsrichting van motorselecteerbaar met schakelaarBewegingsrichting instelbaarelektronisch omkeerbaarOpmerking bewegingsrichtingY = 0 V: met schakelaar 0 (ingetrokken) / 1 (uitgestoten)Handverstellingmet drukknop, vergrendelbaarSlag100 mmSlaglengteMax. 100 mm, instelbaar in stappen van 20 mmMinimum slag40 mmSlagbeperkingkan aan beide zijden worden begrensd met mechanische aanslagenMotorlooptijd3.5 s / 100 mmLooptijd motor instelbaar3.5...15 s / 100 mmGeluidsniveau, motor56 dB(A)Adaptatie regelbereikhandmatig (automatisch bij eerste opstart)Regelbereikadaptatie instelbaarNiet handelenAdaptatie bij inschakelenAanpassing na indrukken van de handmatige overnameknopDwangsturingregelingMAX. (maximumstand) = 100 %MIN. (minimale stand) = 0 %ZS (tussenstand, alleen wisselstroom) = 50 %Dwangsturing, instelbaarMAX = (MIN + 32%)...100%MIN = 0%...(MAX - 32%)ZS = MIN...MAXVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Voedingsbron ULClass 2 SupplyBeschermingsgraad IEC/ENIP54Beschermingsgraad NEMA/ULNEMA 2BehuizingUL Enclosure Type 2EMCCE overeenkomstig 2014/30/EUIEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-normHygiënetestConform VDI 6022 deel 1 / SWKI VA 104-01, reinigbaar en ontsmetbaar, lage uitstootType actieType 1Stootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad3OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur-30...40°C [-22...104°F]Opmerking omgevingstemperatuurVoorzichtig: 40...50°C [104...122°F] toepassing alleen met bepaalde beperkingen mogelijk.Neem contact op met uw leverancier.Opslagtemperatuur-40...80°C [-40...176°F]OnderhoudonderhoudsvrijGewichtGewicht0.63 kgProductdocumentatiePDFTechnisch datablad Belimo LHQ24A-MF100Officiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding LHQ24A..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo LHQ24A-MF100 valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.
Parametreerbare lineaire aandrijving voor het instellen van kleppen en afsluitschuiven in technische gebouwinstallaties
Omschrijving van Belimo: Lineaire aandrijving, 100 N, AC/DC 24 V, MFT, 2...10 V, 3.5 s (3.5...15 s / 100 mm), Slag 100 mm, IP54.
