LHQ24A-SR100 - Belimo Lineaire aandrijving, 100 N, AC/DC 24 V, 2...10 V, 3.5 s, Slag 100 mm, IP54

LHQ24A-SR100 - Belimo Lineaire aandrijving, 100 N, AC/DC 24 V, 2...10 V, 3.5 s, Slag 100 mm, IP54

Name: LHQ24A-SR100 - Belimo Lineaire aandrijving, 100 N, AC/DC 24 V, 2...10 V, 3.5 s, Slag 100 mm, IP54
Brand: Belimo
Price: 421.08 EUR
Availability: InStock

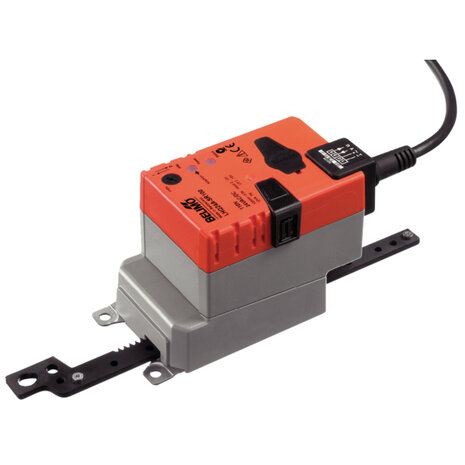

LHQ24A-SR100 - Belimo Lineaire aandrijving, 100 N, 2...10 V, 3.5 s

Productnummer: LHQ24A-SR100

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Kracht: 100 N | Spanning: AC/DC 24 V | Aansturing: DC 2...10 V | Looptijd: 3.5 s / 100 mm

€ 348,00 excl. btw

€ 421,08 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

LHQ24A-SR100 - Belimo Lineaire aandrijving, 100 N, AC/DC 24 V, 2...10 V, 3.5 s, Slag 100 mm, IP54

Beschrijving

De Belimo LHQ24A-SR100 valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.

Modulerende lineaire aandrijving voor het instellen van luchtkleppen en afsluitschuiven in technische gebouwinstallaties

Omschrijving van Belimo: Lineaire aandrijving, 100 N, AC/DC 24 V, 2...10 V, 3.5 s, Slag 100 mm, IP54.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 0.7 m²
Regelkracht 100 N
Nominale spanning AC/DC 24 V
Aansturing modulerend 2...10 V
Standterugkoppeling 2...10 V
Slaglengte Max. 100 mm, instelbaar in stappen van 20 mm
Motorlooptijd 3.5 s

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	LHQ24A-SR100
Productomschrijving	Lineaire aandrijving, 100 N, AC/DC 24 V, 2...10 V, 3.5 s, Slag 100 mm, IP54
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	13 W
Opgenomen vermogen (houdstand)	2 W
Verbruik dimensionering	23 VA
Aansluiting voeding regeling	Kabel 1 m, 4x 0.75 mm²
Kracht	100 N
Aansturing	DC 2...10 V
Bewegingsrichting motor	selecteerbaar met schakelaar
Handsteel	Met drukknop, vergrendelbaar
Slag	100 mm
Looptijd (motor)	3.5 s / 100 mm
Beschermingsklasse	IP54
Beschermingsgraad NEMA	NEMA 2
Type behuizing	UL Enclosure Type 2
Omgevingstemperatuur	-30...40°C [-22...104°F]
Gewicht	0.64 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	13 W
Verbruik in rust	2 W
Verbruik dimensionering	23 VA
Inschakelstroom (Imax)	20.0 A @ 5 ms
Aansluiting voeding / regeling	Kabel 1 m, 4x 0.75 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Motorregelkracht	100 N
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	selecteerbaar met schakelaar
Opmerking bewegingsrichting	Y = 0 V: met schakelaar 0 (ingetrokken) / 1 (uitgestoten)
Handverstelling	met drukknop, vergrendelbaar
Slag	100 mm
Slaglengte	Max. 100 mm, instelbaar in stappen van 20 mm
Minimum slag	40 mm
Slagbeperking	kan aan beide zijden worden begrensd met mechanische aanslagen
Motorlooptijd	3.5 s / 100 mm
Geluidsniveau, motor	56 dB(A)
Adaptatie regelbereik	handmatig (automatisch bij eerste opstart)
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP54
Beschermingsgraad NEMA/UL	NEMA 2
Behuizing	UL Enclosure Type 2
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Hygiënetest	Conform VDI 6022 deel 1 / SWKI VA 104-01, reinigbaar en ontsmetbaar, lage uitstoot
Type actie	Type 1
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...40°C [-22...104°F]
Opmerking omgevingstemperatuur	Voorzichtig: 40...50°C [104...122°F] toepassing alleen met bepaalde beperkingen mogelijk. Neem contact op met uw leverancier.
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	0.64 kg
