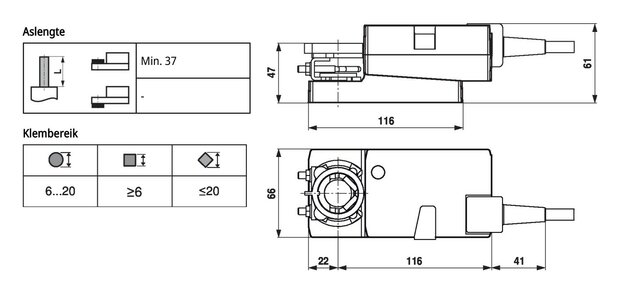

LM24A-MP - Belimo Roterende aandrijving, 5 Nm, 150 s (35...150 s) Maattekening Belimo LM24A-MP
LM24A-MP - Belimo Roterende aandrijving, 5 Nm, 150 s (35...150 s) Maattekening Belimo LM24A-MP

Productnummer: LM24A-MP
Verzendkosten € 7,95
Standaard levertijd 2 tot 6 weken
» Koppel: 5 Nm | Spanning: AC/DC 24 V | Aansturing: MP-Bus, DC 2...10 V, DC 0.5...10 V | Looptijd: 150 s / 90°
€ 241,00 excl. btw
€ 291,61 incl. btw
Bestellen
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

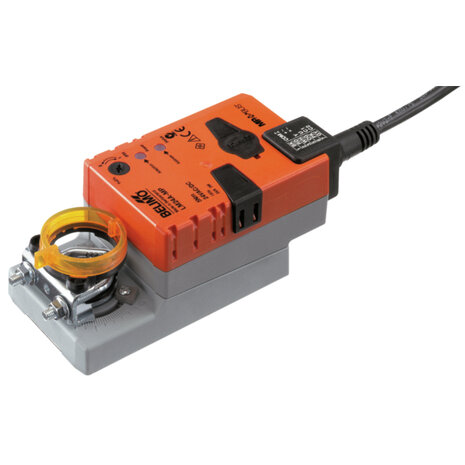

LM24A-MP - Belimo Roterende aandrijving, 5 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (35...150 s), IP54

Beschrijving

De Belimo LM24A-MP valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.

Communicatieve klepaandrijving voor het instellen van kleppen in technische gebouwinstallaties

Omschrijving van Belimo: Roterende aandrijving, 5 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (35...150 s), IP54.

Kenmerken

Volgens het datablad van Belimo:
  • Luchtklepgrootte tot max. ca. 1 m²
  • Draaimoment van motor 5 Nm
  • Nominale spanning AC/DC 24 V
  • Aansturing modulerend, communicatief 2...10 V variabel
  • Standterugkoppeling 2...10 V variabel
  • Communicatie via Belimo MP-bus
  • Conversie van sensorsignalen

Technische Specificaties

FabrikantBelimo
ArtikelnummerLM24A-MP
ProductomschrijvingRoterende aandrijving, 5 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (35...150 s), IP54
Productgroep bij BelimoKlepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie
Spanning AC/DCAC/DC 24 V
Opgenomen vermogen (lopend)2.5 W
Opgenomen vermogen (houdstand)1.3 W
Verbruik dimensionering5 VA
Aansluiting voeding regelingKabel 1 m, 4x 0.75 mm²
Draaimoment5 Nm
AansturingMP-Bus, DC 2...10 V, DC 0.5...10 V
Bewegingsrichting motorselecteerbaar met schakelaar 0/1
HandsteelMet drukknop, vergrendelbaar
Draaihoek95°
Looptijd (motor)150 s / 90°
Looptijd motor instelbaar35...150 s
AsverbindingUniversele klemring 6...20 mm
BeschermingsklasseIP54
Beschermingsgraad NEMANEMA 2
Type behuizingUL Enclosure Type 2
Omgevingstemperatuur-30...50°C [-22...122°F]
Gewicht0.50 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanningAC/DC 24 V
Nominale spanningsfrequentie50/60 Hz
FunctiebereikAC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf2.5 W
Verbruik in rust1.3 W
Verbruik dimensionering5 VA
Aansluiting voeding / regelingKabel 1 m, 4x 0.75 mm²
ParallelbedrijfJa (houd rekening met de vermogensgegevens)
Communicatie gegevensbus
Communicatieve besturingMP-Bus
Aantal knooppuntenMP-Bus max. 8
Functionele gegevens
Draaimoment van motor5 Nm
Draaimoment instelbaar25%, 50%, 75% gereduceerd
Werkbereik Y2...10 V
Ingangsimpedantie100 kΩ
Werkbereik Y instelbaarBeginpunt 0.5...30V
Eindpunt 2.5...32 V
Bedrijfsmodi optioneelopen/dicht
3-punts (alleen AC)
Modulerend (gelijkstroom 0...32 V)
Standterugmelding U2...10 V
Opmerking standterugmelding UMax. 0.5 mA
Standterugkoppeling U instelbaarBeginpunt 0.5...8 V
Eindpunt 2.5...10 V
Positienauwkeurigheid±5%
Bewegingsrichting van motorselecteerbaar met schakelaar 0/1
Bewegingsrichting instelbaarelektronisch omkeerbaar
Opmerking bewegingsrichtingY = 0 V: bij schakelaarstand 0 (linksdraaiend) / 1 (rechtsdraaiend)
Handverstellingmet drukknop, vergrendelbaar
DraaihoekMax. 95°
Opmerking draaihoekkan aan beide zijden worden begrensd met instelbare mechanische aanslagen
Motorlooptijd150 s / 90°
Looptijd motor instelbaar35...150 s
Geluidsniveau, motor35 dB(A)
Adaptatie regelbereikhandmatig
Regelbereikadaptatie instelbaarNiet handelen
Adaptatie bij inschakelen
Aanpassing na indrukken van de handmatige overnameknop
DwangsturingregelingMAX. (maximumstand) = 100 %
MIN. (minimale stand) = 0 %
ZS (tussenstand, alleen wisselstroom) = 50 %
Dwangsturing, instelbaarMAX = (MIN + 32%)...100%
MIN = 0%...(MAX - 32%)
ZS = MIN...MAX
AsverbindingUniversele klemring 6...20 mm
StandaanwijzingMechanisch, inplugbaar
Veiligheidsgegevens
Beschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron ULClass 2 Supply
Beschermingsgraad IEC/ENIP54
Beschermingsgraad NEMA/ULNEMA 2
BehuizingUL Enclosure Type 2
EMCCE overeenkomstig 2014/30/EU
IEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14
UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1
De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
HygiënetestConform VDI 6022 deel 1
Type actieType 1
Stootspanningstoevoer dimensionering / regeling0.8 kV
Vervuilingsgraad3
OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur-30...50°C [-22...122°F]
Opslagtemperatuur-40...80°C [-40...176°F]
Onderhoudonderhoudsvrij
Gewicht
Gewicht0.50 kg

Productdocumentatie

PDFTechnisch datablad Belimo LM24A-MPOfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding LM..A.. / TM..A..Officiële documentatie van fabrikant BelimoDOWNLOAD PDF
