Productnummer: LM24AP5

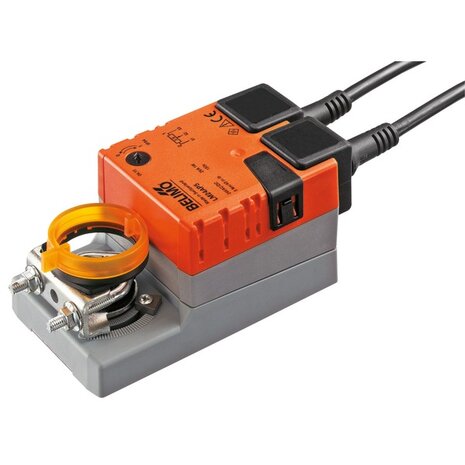

LM24AP5 - Belimo Roterende aandrijving, 5 Nm, AC/DC 24 V, open/dicht, 3-punts, 150 s, IP54, Terugkoppelpotentiometer 5 kΩBeschrijvingDe Belimo LM24AP5 valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.Klepaandrijving voor het instellen van kleppen in technische gebouwinstallatiesOmschrijving van Belimo: Roterende aandrijving, 5 Nm, AC/DC 24 V, open/dicht, 3-punts, 150 s, IP54, Terugkoppelpotentiometer 5 kΩ.KenmerkenVolgens het datablad van Belimo:Luchtklepgrootte tot max. ca. 1 m²Draaimoment van motor 5 NmNominale spanning AC/DC 24 VAansturing open/dicht, 3-puntsmet geïntegreerde terugkoppelpotentiometerTechnische SpecificatiesFabrikantBelimoArtikelnummerLM24AP5ProductomschrijvingRoterende aandrijving, 5 Nm, AC/DC 24 V, open/dicht, 3-punts, 150 s, IP54, Terugkoppelpotentiometer 5 kΩProductgroep bij BelimoKlepaandrijvingen > Aandrijvingen zonder veiligheidsfunctieSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)1 WOpgenomen vermogen (houdstand)0.2 WVerbruik dimensionering1.5 VAPotentiometer5 kΩAansluiting voeding regelingKabel 1 m, 3x 0.75 mm²Aansluiting potentiometerKabel , 3x 0.75 mm²Draaimoment5 NmAansturingopen/dicht, 3-puntsBewegingsrichting motorselecteerbaar met schakelaar 0 (linksdraaiend) / 1 (rechtsdraaiend)HandsteelMet drukknop, vergrendelbaarDraaihoek95°Looptijd (motor)150 s / 90°AsverbindingUniversele klemring 6...20 mmBeschermingsklasseIP54Beschermingsgraad NEMANEMA 2Type behuizingUL Enclosure Type 2Omgevingstemperatuur-30...50°C [-22...122°F]Gewicht0.49 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 19.2...28.8 VVerbruik in bedrijf1 WVerbruik in rust0.2 WVerbruik dimensionering1.5 VATerugkoppelpotentiometer5 kΩOpmerking terugkoppelpotentiometerTolerantie ±5%Laadvermogen 1 WAansluiting voeding / regelingKabel 1 m, 3x 0.75 mm²Aansluiting potentiometerKabel 1 m, 3x 0.75 mm²ParallelbedrijfJa (houd rekening met de vermogensgegevens)Functionele gegevensDraaimoment van motor5 NmBewegingsrichting van motorselecteerbaar met schakelaar0 (linksdraaiend) / 1 (rechtsdraaiend)Handverstellingmet drukknop, vergrendelbaarDraaihoekMax. 95°Opmerking draaihoekkan aan beide zijden worden begrensd met instelbare mechanische aanslagenMotorlooptijd150 s / 90°Geluidsniveau, motor35 dB(A)AsverbindingUniversele klemring 6...20 mmStandaanwijzingMechanisch, inplugbaarVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Voedingsbron ULClass 2 SupplyBeschermingsklasse terugkoppelpotentiometer IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Beschermingsgraad IEC/ENIP54Beschermingsgraad NEMA/ULNEMA 2BehuizingUL Enclosure Type 2EMCCE overeenkomstig 2014/30/EUIEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-normHygiënetestConform VDI 6022 deel 1 / SWKI VA 104-01, reinigbaar en ontsmetbaar, lage uitstootType actieType 1Stootspanningstoevoer dimensionering / regeling0.8 kVPotentionmeter voor stootspanningdimensionering0.8 kVVervuilingsgraad3OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur-30...50°C [-22...122°F]Opslagtemperatuur-40...80°C [-40...176°F]OnderhoudonderhoudsvrijGewichtGewicht0.49 kgProductdocumentatiePDFTechnisch datablad Belimo LM24AP5Officiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding LM..A.. / TM..A..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo LM24AP5 valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.
Klepaandrijving voor het instellen van kleppen in technische gebouwinstallaties
Omschrijving van Belimo: Roterende aandrijving, 5 Nm, AC/DC 24 V, open/dicht, 3-punts, 150 s, IP54, Terugkoppelpotentiometer 5 kΩ.
