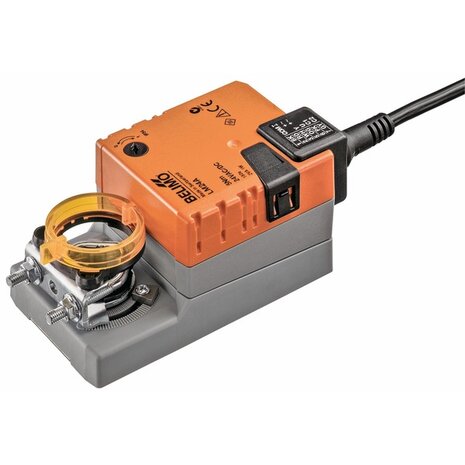

LMC24A - Belimo Snellopende roterende aandrijving, 5 Nm, AC/DC 24 V, open/dicht, 3-punts, 35 s, IP54

LMC24A - Belimo Snellopende roterende aandrijving, 5 Nm, AC/DC 24 V, open/dicht, 3-punts, 35 s, IP54

Name: LMC24A - Belimo Snellopende roterende aandrijving, 5 Nm, AC/DC 24 V, open/dicht, 3-punts, 35 s, IP54
Brand: Belimo
Price: 206.91 EUR
Availability: InStock

Productnummer: LMC24A

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Koppel: 5 Nm | Spanning: AC/DC 24 V | Aansturing: open/dicht, 3-punts | Looptijd: 35 s / 90°

€ 171,00 excl. btw

€ 206,91 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

LMC24A - Belimo Snellopende roterende aandrijving, 5 Nm, AC/DC 24 V, open/dicht, 3-punts, 35 s, IP54

Beschrijving

De Belimo LMC24A valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.

Klepaandrijving voor het instellen van kleppen in technische gebouwinstallaties

Omschrijving van Belimo: Snellopende roterende aandrijving, 5 Nm, AC/DC 24 V, open/dicht, 3-punts, 35 s, IP54.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 1 m²
Draaimoment van motor 5 Nm
Nominale spanning AC/DC 24 V
Aansturing open/dicht, 3-punts
Motorlooptijd 35 s

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	LMC24A
Productomschrijving	Snellopende roterende aandrijving, 5 Nm, AC/DC 24 V, open/dicht, 3-punts, 35 s, IP54
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	1.5 W
Opgenomen vermogen (houdstand)	0.2 W
Verbruik dimensionering	2.5 VA
Aansluiting voeding regeling	Kabel 1 m, 3x 0.75 mm²
Draaimoment	5 Nm
Aansturing	open/dicht, 3-punts
Bewegingsrichting motor	selecteerbaar met schakelaar 0 (linksdraaiend) / 1 (rechtsdraaiend)
Handsteel	Met drukknop, vergrendelbaar
Draaihoek	95°
Looptijd (motor)	35 s / 90°
Asverbinding	Universele klemring 6...20 mm
Beschermingsklasse	IP54
Beschermingsgraad NEMA	NEMA 2
Type behuizing	UL Enclosure Type 2
Omgevingstemperatuur	-30...50°C [-22...122°F]
Gewicht	0.45 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 19.2...28.8 V
Verbruik in bedrijf	1.5 W
Verbruik in rust	0.2 W
Verbruik dimensionering	2.5 VA
Aansluiting voeding / regeling	Kabel 1 m, 3x 0.75 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Draaimoment van motor	5 Nm
Bewegingsrichting van motor	selecteerbaar met schakelaar 0 (linksdraaiend) / 1 (rechtsdraaiend)
Handverstelling	met drukknop, vergrendelbaar
Draaihoek	Max. 95°
Opmerking draaihoek	kan aan beide zijden worden begrensd met instelbare mechanische aanslagen
Motorlooptijd	35 s / 90°
Geluidsniveau, motor	45 dB(A)
Asverbinding	Universele klemring 6...20 mm
Standaanwijzing	Mechanisch, inplugbaar
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP54
Beschermingsgraad NEMA/UL	NEMA 2
Behuizing	UL Enclosure Type 2
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Hygiënetest	Conform VDI 6022 deel 1 / SWKI VA 104-01, reinigbaar en ontsmetbaar, lage uitstoot
Type actie	Type 1
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	0.45 kg
