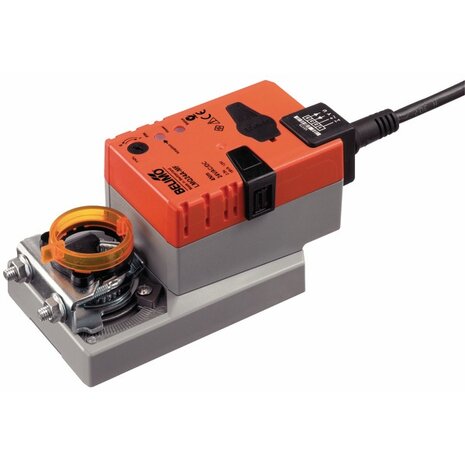

LMQ24A-MF - Belimo Zeer snellopende roterende aandrijving, 4 Nm, AC/DC 24 V, MFT, 2...10 V, 2.5 s (2.5...10 s), IP54

LMQ24A-MF - Belimo Zeer snellopende roterende aandrijving, 4 Nm, AC/DC 24 V, MFT, 2...10 V, 2.5 s (2.5...10 s), IP54

Name: LMQ24A-MF - Belimo Zeer snellopende roterende aandrijving, 4 Nm, AC/DC 24 V, MFT, 2...10 V, 2.5 s (2.5...10 s), IP54
Brand: Belimo
Price: 459.8 EUR
Availability: InStock

LMQ24A-MF - Belimo Zeer snellopende roterende aandrijving, 4 Nm, MFT

Productnummer: LMQ24A-MF

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Koppel: 4 Nm | Spanning: AC/DC 24 V | Aansturing: DC 2...10 V | Looptijd: 2.5 s / 90°

€ 380,00 excl. btw

€ 459,80 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

LMQ24A-MF - Belimo Zeer snellopende roterende aandrijving, 4 Nm, AC/DC 24 V, MFT, 2...10 V, 2.5 s (2.5...10 s), IP54

Beschrijving

De Belimo LMQ24A-MF valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.

Parametreerbare klepaandrijving voor het instellen van kleppen in technische gebouwinstallaties

Omschrijving van Belimo: Zeer snellopende roterende aandrijving, 4 Nm, AC/DC 24 V, MFT, 2...10 V, 2.5 s (2.5...10 s), IP54.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 0.8 m²
Draaimoment van motor 4 Nm
Nominale spanning AC/DC 24 V
Aansturing modulerend 2...10 V variabel
Standterugkoppeling 2...10 V variabel
Motorlooptijd 2.5 s variabel

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	LMQ24A-MF
Productomschrijving	Zeer snellopende roterende aandrijving, 4 Nm, AC/DC 24 V, MFT, 2...10 V, 2.5 s (2.5...10 s), IP54
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	13 W
Opgenomen vermogen (houdstand)	2 W
Verbruik dimensionering	23 VA
Aansluiting voeding regeling	Kabel 1 m, 4x 0.75 mm²
Draaimoment	4 Nm
Aansturing	DC 2...10 V
Bewegingsrichting motor	selecteerbaar met schakelaar 0/1
Handsteel	Met drukknop, vergrendelbaar
Draaihoek	95°
Looptijd (motor)	2.5 s / 90°
Looptijd motor instelbaar	2.5...10 s
Asverbinding	Universele klemring 8...26.7 mm
Beschermingsklasse	IP54
Beschermingsgraad NEMA	NEMA 2
Type behuizing	UL Enclosure Type 2
Omgevingstemperatuur	-30...40°C [-22...104°F]
Gewicht	0.99 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	13 W
Verbruik in rust	2 W
Verbruik dimensionering	23 VA
Inschakelstroom (Imax)	20.0 A @ 5 ms
Aansluiting voeding / regeling	Kabel 1 m, 4x 0.75 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Draaimoment van motor	4 Nm
Draaimoment instelbaar	25%, 50%, 75% gereduceerd
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Werkbereik Y instelbaar	Beginpunt 0.5...30V Eindpunt 2.5...32 V
Bedrijfsmodi optioneel	open/dicht Modulerend (gelijkstroom 0...32 V)
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Standterugkoppeling U instelbaar	Beginpunt 0.5...8 V Eindpunt 2.5...10 V
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	selecteerbaar met schakelaar 0/1
Bewegingsrichting instelbaar	elektronisch omkeerbaar
Opmerking bewegingsrichting	Y = 0 V: bij schakelaarstand 0 (linksdraaiend) / 1 (rechtsdraaiend)
Handverstelling	met drukknop, vergrendelbaar
Draaihoek	Max. 95°
Opmerking draaihoek	kan aan beide zijden worden begrensd met instelbare mechanische aanslagen
Minimum draaihoek	Min. 30°
Motorlooptijd	2.5 s / 90°
Looptijd motor instelbaar	2.5...10 s
Geluidsniveau, motor	54 dB(A)
Adaptatie regelbereik	handmatig (automatisch bij eerste opstart)
Regelbereikadaptatie instelbaar	Niet handelen Adaptatie bij inschakelen Aanpassing na indrukken van de handmatige overnameknop
Dwangsturingregeling	MAX. (maximumstand) = 100 % MIN. (minimale stand) = 0 % ZS (tussenstand, alleen wisselstroom) = 50 %
Dwangsturing, instelbaar	MAX = (MIN + 32%)...100% MIN = 0%...(MAX - 32%) ZS = MIN...MAX
Asverbinding	Universele klemring 8...26.7 mm
Standaanwijzing	Mechanisch, inplugbaar
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP54
Beschermingsgraad NEMA/UL	NEMA 2
Behuizing	UL Enclosure Type 2
EMC	CE overeenkomstig 2014/30/EU
Laagspanningsrichtlijn	CE overeenkomstig 2006/95/EC
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Hygiënetest	Conform VDI 6022 deel 1 / SWKI VA 104-01, reinigbaar en ontsmetbaar, lage uitstoot
Type actie	Type 1
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...40°C [-22...104°F]
Opmerking omgevingstemperatuur	Voorzichtig: 40...50°C [104...122°F] toepassing alleen met bepaalde beperkingen mogelijk. Neem contact op met uw leverancier.
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	0.99 kg
