Vraag hieronder uw vrijblijvende offerte aan. Wij zullen zo spoedig mogelijk contact met u opnemen.
Productnummer: LMQ24A-SR

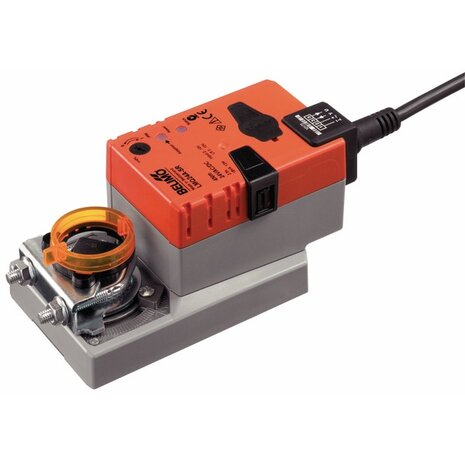

LMQ24A-SR - Belimo Zeer snellopende roterende aandrijving, 4 Nm, AC/DC 24 V, 2...10 V, 2.5 s, IP54BeschrijvingDe Belimo LMQ24A-SR valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.Modulerende klepaandrijving voor het instellen van kleppen in technische gebouwinstallatiesOmschrijving van Belimo: Zeer snellopende roterende aandrijving, 4 Nm, AC/DC 24 V, 2...10 V, 2.5 s, IP54.KenmerkenVolgens het datablad van Belimo:Luchtklepgrootte tot max. ca. 0.8 m²Draaimoment van motor 4 NmNominale spanning AC/DC 24 VAansturing modulerend 2...10 VStandterugkoppeling 2...10 VMotorlooptijd 2.5 sTechnische SpecificatiesFabrikantBelimoArtikelnummerLMQ24A-SRProductomschrijvingZeer snellopende roterende aandrijving, 4 Nm, AC/DC 24 V, 2...10 V, 2.5 s, IP54Productgroep bij BelimoKlepaandrijvingen > Aandrijvingen zonder veiligheidsfunctieSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)13 WOpgenomen vermogen (houdstand)2 WVerbruik dimensionering23 VAAansluiting voeding regelingKabel 1 m, 4x 0.75 mm²Draaimoment4 NmAansturingDC 2...10 VBewegingsrichting motorselecteerbaar met schakelaar 0/1HandsteelMet drukknop, vergrendelbaarDraaihoek95°Looptijd (motor)2.5 s / 90°AsverbindingUniversele klemring 8...26.7 mmBeschermingsklasseIP54Beschermingsgraad NEMANEMA 2Type behuizingUL Enclosure Type 2Omgevingstemperatuur-30...40°C [-22...104°F]Gewicht0.99 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 21.6...28.8 VVerbruik in bedrijf13 WVerbruik in rust2 WVerbruik dimensionering23 VAInschakelstroom (Imax)20.0 A @ 5 msAansluiting voeding / regelingKabel 1 m, 4x 0.75 mm²ParallelbedrijfJa (houd rekening met de vermogensgegevens)Functionele gegevensDraaimoment van motor4 NmWerkbereik Y2...10 VIngangsimpedantie100 kΩStandterugmelding U2...10 VOpmerking standterugmelding UMax. 0.5 mAPositienauwkeurigheid±5%Bewegingsrichting van motorselecteerbaar met schakelaar 0/1Opmerking bewegingsrichtingY = 0 V: bij schakelaarstand 0 (linksdraaiend) / 1 (rechtsdraaiend)Handverstellingmet drukknop, vergrendelbaarDraaihoekMax. 95°Opmerking draaihoekkan aan beide zijden worden begrensd met instelbare mechanische aanslagenMinimum draaihoekMin. 30°Motorlooptijd2.5 s / 90°Geluidsniveau, motor54 dB(A)Adaptatie regelbereikhandmatig (automatisch bij eerste opstart)AsverbindingUniversele klemring 8...26.7 mmStandaanwijzingMechanisch, inplugbaarVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Voedingsbron ULClass 2 SupplyBeschermingsgraad IEC/ENIP54Beschermingsgraad NEMA/ULNEMA 2BehuizingUL Enclosure Type 2EMCCE overeenkomstig 2014/30/EULaagspanningsrichtlijnCE overeenkomstig 2006/95/ECIEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-normHygiënetestConform VDI 6022 deel 1 / SWKI VA 104-01, reinigbaar en ontsmetbaar, lage uitstootType actieType 1Stootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad3OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur-30...40°C [-22...104°F]Opmerking omgevingstemperatuurVoorzichtig: 40...50°C [104...122°F] toepassing alleen met bepaalde beperkingen mogelijk.Neem contact op met uw leverancier.Opslagtemperatuur-40...80°C [-40...176°F]OnderhoudonderhoudsvrijGewichtGewicht0.99 kgProductdocumentatiePDFTechnisch datablad Belimo LMQ24A-SROfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding LMQ24A.. / NMQ24A..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo LMQ24A-SR valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.
Modulerende klepaandrijving voor het instellen van kleppen in technische gebouwinstallaties
Omschrijving van Belimo: Zeer snellopende roterende aandrijving, 4 Nm, AC/DC 24 V, 2...10 V, 2.5 s, IP54.
