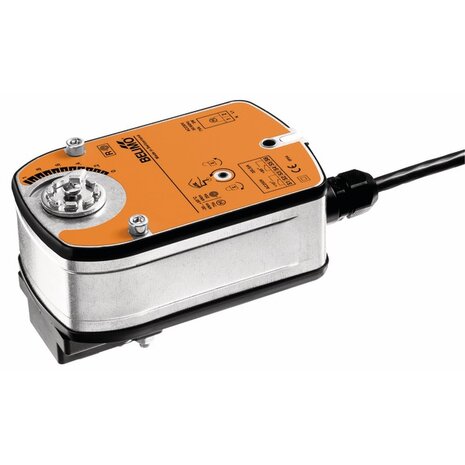

LRF24-SR - Belimo Roterende aandrijving met veiligheidsfunctie NC, 4 Nm, AC/DC 24 V, 2...10 V, 150 s, IP54

LRF24-SR - Belimo Roterende aandrijving met veiligheidsfunctie NC, 4 Nm, AC/DC 24 V, 2...10 V, 150 s, IP54

Name: LRF24-SR - Belimo Roterende aandrijving met veiligheidsfunctie NC, 4 Nm, AC/DC 24 V, 2...10 V, 150 s, IP54
Brand: Belimo
Price: 468.27 EUR
Availability: InStock

Productnummer: LRF24-SR

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Koppel: 4 Nm | Spanning: AC/DC 24 V | Aansturing: DC 2...10 V | Looptijd: 150 s / 90°

€ 387,00 excl. btw

€ 468,27 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

LRF24-SR - Belimo Roterende aandrijving met veiligheidsfunctie NC, 4 Nm, AC/DC 24 V, 2...10 V, 150 s, IP54

Beschrijving

De Belimo LRF24-SR valt bij Belimo in de productgroep Regelventielen > Klepaandrijvingen.

Roterende aandrijving met veiligheidsfunctie voor kogelkranen

Omschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie NC, 4 Nm, AC/DC 24 V, 2...10 V, 150 s, IP54.

Kenmerken

Volgens het datablad van Belimo:

Draaimoment van motor 4 Nm
Nominale spanning AC/DC 24 V
Aansturing modulerend, open/dicht, 3-punts, communicatief via MP-Bus
Motorlooptijd 150 s (75...300 s)
Stroomloos gesloten (NC)

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	LRF24-SR
Productomschrijving	Roterende aandrijving met veiligheidsfunctie NC, 4 Nm, AC/DC 24 V, 2...10 V, 150 s, IP54
Productgroep bij Belimo	Regelventielen > Klepaandrijvingen
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	2 W
Opgenomen vermogen (houdstand)	0.8 W
Verbruik dimensionering	3.5 VA
Aansluiting voeding regeling	Kabel 1 m, 4x 0.75 mm²
Aansturing	DC 2...10 V
Beschermingsklasse	IP54
Gewicht	1.5 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	2 W
Verbruik in rust	0.8 W
Verbruik dimensionering	3.5 VA
Aansluiting voeding / regeling	Kabel 1 m, 4x 0.75 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Communicatie gegevensbus
Communicatieve besturing	MP-Bus
Aantal knooppunten	MP-Bus max. 16
Functionele gegevens
Draaimoment van motor	4 Nm
Draaimoment Veiligheidsfunctie	4 Nm
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Werkbereik Y instelbaar	Beginpunt 0.5...30V Eindpunt 2.5...32 V
Bedrijfsmodi optioneel	open/dicht 3-punts communicatief
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 1 mA
Standterugkoppeling U instelbaar	Beginpunt 0.5...8 V Eindpunt 2.5...10 V
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	Y = 0 (0 V = A-AB = 0%)
Bewegingsrichting veiligheidsfunctie	Stroomloze NC, klep gesloten (A-AB = 0%)
Opmerking bewegingsrichting	voor kleppen met L-boring (A-AB = 100%)
Handverstelling	met handslinger, kan in elke stand worden bevestigd
Motorlooptijd	150 s / 90°
Looptijd motor instelbaar	75...300 s
Looptijd veiligheidsfunctie	<20 s @ -20...50°C, <60 s @ -30°C
Geluidsniveau, motor	36 dB(A)
Adaptatie regelbereik	met Belimo Assistant 2
Dwangsturingregeling	MIN. (minimale stand) = 0 % MID (tussenstand, alleen AC) = 50% MAX. (maximumstand) = 100 %
Dwangsturing, instelbaar	MIN = 0%...(MAX - 32%) MID = MIN...MAX MAX = (MIN + 32%)...100%
Standaanwijzing	Mechanisch
Levensduur	Min. 60'000 veiligheidsposities
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Beschermingsgraad IEC/EN	IP54
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
Type actie	Type 1.AA
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	1.5 kg
