LVC24A-SZ-TPC - Belimo Regelafsluiteraandrijving, 500 N, AC/DC 24 V, 0.5...10 V, 35 s, Slag 15 mm, IP54, Aansluitklemmen met kabel

LVC24A-SZ-TPC - Belimo Regelafsluiteraandrijving, 500 N, AC/DC 24 V, 0.5...10 V, 35 s, Slag 15 mm, IP54, Aansluitklemmen met kabel

Name: LVC24A-SZ-TPC - Belimo Regelafsluiteraandrijving, 500 N, AC/DC 24 V, 0.5...10 V, 35 s, Slag 15 mm, IP54, Aansluitklemmen met kabel
Brand: Belimo
Price: 488.84 EUR
Availability: InStock

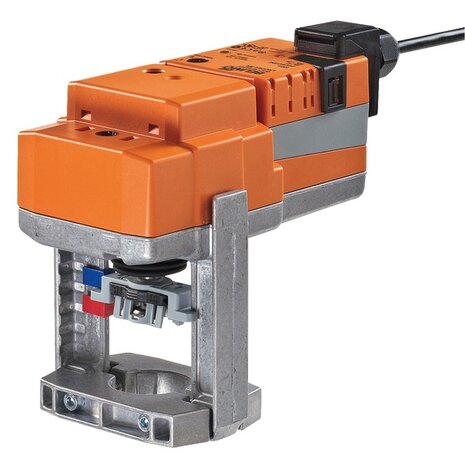

LVC24A-SZ-TPC - Belimo Regelafsluiteraandrijving, 0.5...10 V, 35 s

Productnummer: LVC24A-SZ-TPC

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Kracht: 500 N | Spanning: AC/DC 24 V | Aansturing: DC 0.5...10 V | Looptijd: 35 s / 15 mm

€ 404,00 excl. btw

€ 488,84 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

LVC24A-SZ-TPC - Belimo Regelafsluiteraandrijving, 500 N, AC/DC 24 V, 0.5...10 V, 35 s, Slag 15 mm, IP54, Aansluitklemmen met kabel

Beschrijving

De Belimo LVC24A-SZ-TPC valt bij Belimo in de productgroep Regelventielen > Klepaandrijvingen.

Modulerende regelafsluiteraandrijving voor 2-weg en 3-weg regelafsluiters

Omschrijving van Belimo: Regelafsluiteraandrijving, 500 N, AC/DC 24 V, 0.5...10 V, 35 s, Slag 15 mm, IP54, Aansluitklemmen met kabel.

Kenmerken

Volgens het datablad van Belimo:

Regelkracht 500 N
Nominale spanning AC/DC 24 V
Aansturing modulerend 0.5...10 V
Slag 15 mm

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	LVC24A-SZ-TPC
Productomschrijving	Regelafsluiteraandrijving, 500 N, AC/DC 24 V, 0.5...10 V, 35 s, Slag 15 mm, IP54, Aansluitklemmen met kabel
Productgroep bij Belimo	Regelventielen > Klepaandrijvingen
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	2 W
Opgenomen vermogen (houdstand)	0.5 W
Verbruik dimensionering	3.5 VA
Aansluiting voeding regeling	Aansluitklemmen met kabel 1 m, 4x 0.75 mm², Aansluitklem 4 mm²
Aansturing	DC 0.5...10 V
Beschermingsklasse	IP54
Beschermingsgraad NEMA	NEMA 2
Type behuizing	UL Enclosure Type 2
Gewicht	1.1 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	2 W
Verbruik in rust	0.5 W
Verbruik dimensionering	3.5 VA
Aansluiting voeding / regeling	Aansluitklemmen met kabel 1 m, 4x 0.75 mm² (Aansluitklem 4 mm²)
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Motorregelkracht	500 N
Werkbereik Y	0.5...10 V
Ingangsimpedantie	100 kΩ
Standterugmelding U	0.5...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Positienauwkeurigheid	±5%
Handverstelling	met drukknop, vergrendelbaar
Slag	15 mm
Motorlooptijd	35 s / 15 mm
Geluidsniveau, motor	60 dB(A)
Adaptatie regelbereik	handmatig (automatisch bij eerste opstart)
Standaanwijzing	Mechanisch, 5...15 mm slag
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP54
Beschermingsgraad NEMA/UL	NEMA 2
Behuizing	UL Enclosure Type 2
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Type actie	Type 1
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	0...50°C [32...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	1.1 kg
