Productnummer: NF24A-MOD

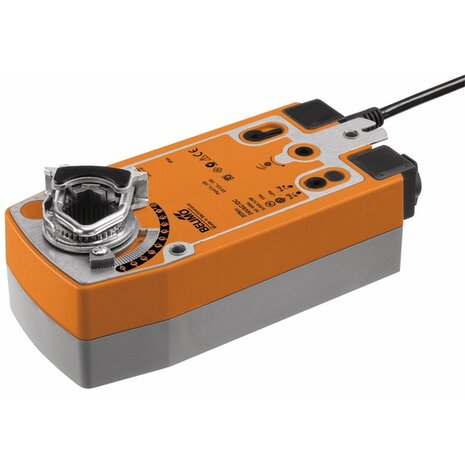

NF24A-MOD - Belimo Roterende aandrijving met veiligheidsfunctie, 10 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (40...150 s)BeschrijvingDe Belimo NF24A-MOD valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.Communicatieve roterende aandrijving met veiligheidsfunctie voor het instellen van kleppen in technische gebouwinstallatiesOmschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 10 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (40...150 s), IP54.KenmerkenVolgens het datablad van Belimo:Luchtklepgrootte tot max. ca. 2 m²Draaimoment van motor 10 NmNominale spanning AC/DC 24 VAansturing modulerend, communicatief, hybrideCommunicatie via BACnet MS/TP, Modbus RTU, Belimo-MP-Bus of conventionele regelingConversie van sensorsignalenTechnische SpecificatiesFabrikantBelimoArtikelnummerNF24A-MODProductomschrijvingRoterende aandrijving met veiligheidsfunctie, 10 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (40...150 s), IP54Productgroep bij BelimoKlepaandrijvingen > Aandrijvingen met veiligheidsfunctieSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)7 WOpgenomen vermogen (houdstand)3.5 WVerbruik dimensionering9.5 VAAansluiting voeding regelingKabel 1 m, 6x 0.75 mm²Draaimoment10 NmAansturingBACnet MS/TP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, Hybride (communicatief/analoog)Bewegingsrichting motorselecteerbaar met schakelaar L/RDraairichting (bedrijfsveilig)Selecteerbaar met montage L/RHandsteelMet behulp van handslinger en vergrendelschakelaarDraaihoek95°Looptijd (motor)150 s / 90°Looptijd motor instelbaar40...150 sLooptijd (veiligheidsfunctie)<20 sAsverbindingUniversele klemring 10...25.4 mmBeschermingsklasseIP54Beschermingsgraad NEMANEMA 2Type behuizingUL Enclosure Type 2Omgevingstemperatuur-30...50°C [-22...122°F]Gewicht2.1 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 21.6...28.8 VVerbruik in bedrijf7 WVerbruik in rust3.5 WVerbruik dimensionering9.5 VAAansluiting voeding / regelingKabel 1 m, 6x 0.75 mm²Communicatie gegevensbusCommunicatieve besturingBACnet MS/TPModbus RTU (fabrieksinstelling)MP-BusAantal knooppuntenBACnet / Modbus zie beschrijving interfaceMP-Bus max. 8Functionele gegevensDraaimoment van motor10 NmDraaimoment Veiligheidsfunctie10 NmWerkbereik Y2...10 VWerkbereik Y instelbaar0.5...10 VStandterugmelding U2...10 VOpmerking standterugmelding UMax. 1 mAStandterugkoppeling U instelbaarBeginpunt 0.5...8 VEindpunt 2...10 VPositienauwkeurigheid±5%Bewegingsrichting van motorselecteerbaar met schakelaar L/RBewegingsrichting veiligheidsfunctieselecteerbaar met montage L/RHandverstellingmet behulp van handslinger en vergrendelschakelaarDraaihoekMax. 95°Opmerking draaihoekinstelbaar beginnend bij 33 % in stappen van 2.5 % (met mechanische aanslag)Motorlooptijd150 s / 90°Looptijd motor instelbaar40...150 sLooptijd veiligheidsfunctie<20 s @ -20...50°C, <60 s @ -30°CGeluidsniveau, motor40 dB(A)Adaptatie regelbereikhandmatigRegelbereikadaptatie instelbaarNiet handelenAdaptatie bij inschakelenAanpassing na gebruik van de handslingerDwangsturing, regeling via buscommunicatieMAX. (maximumstand) = 100 %MIN. (minimale stand) = 0 %ZS (tussenstand) = 50 %Dwangsturing, instelbaarMAX = (MIN + 32%)...100%MIN = 0%...(MAX - 32%)ZS = MIN...MAXAsverbindingUniversele klemring 10...25.4 mmStandaanwijzingMechanischLevensduurMin. 60'000 veiligheidspositiesVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Voedingsbron ULClass 2 SupplyBeschermingsgraad IEC/ENIP54Beschermingsgraad NEMA/ULNEMA 2BehuizingUL Enclosure Type 2EMCCE overeenkomstig 2014/30/EUIEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-normHygiënetestConform VDI 6022 deel 1Type actieType 1.AAStootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad3OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur-30...50°C [-22...122°F]Opslagtemperatuur-40...80°C [-40...176°F]OnderhoudonderhoudsvrijGewichtGewicht2.1 kgProductdocumentatiePDFTechnisch datablad Belimo NF24A-MODOfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding NF24A-MOD / SF24A-MODOfficiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo NF24A-MOD valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.
Communicatieve roterende aandrijving met veiligheidsfunctie voor het instellen van kleppen in technische gebouwinstallaties
Omschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 10 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 150 s (40...150 s), IP54.
