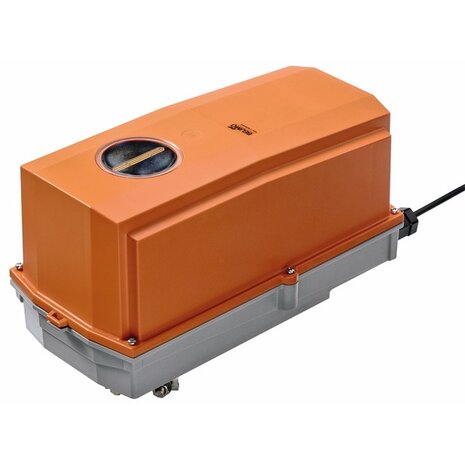

NF24G-MP-L - Belimo Roterende aandrijving met veiligheidsfunctie, 10 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (40...150 s), IP66/67

NF24G-MP-L - Belimo Roterende aandrijving met veiligheidsfunctie, 10 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (40...150 s), IP66/67

Name: NF24G-MP-L - Belimo Roterende aandrijving met veiligheidsfunctie, 10 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (40...150 s), IP66/67
Brand: Belimo
Price: 1041.81 EUR
Availability: InStock

Productnummer: NF24G-MP-L

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Koppel: 10 Nm | Spanning: AC/DC 24 V | Aansturing: MP-Bus, DC 2...10 V, DC 0.5...10 V | Looptijd: 150 s / 90°

€ 861,00 excl. btw

€ 1.041,81 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

NF24G-MP-L - Belimo Roterende aandrijving met veiligheidsfunctie, 10 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (40...150 s), IP66/67

Beschrijving

De Belimo NF24G-MP-L valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.

Communicatieve roterende aandrijving met veiligheidsfunctie voor het instellen van kleppen in technische gebouwinstallaties

Omschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 10 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (40...150 s), IP66/67.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 2 m²
Draaimoment van motor 10 Nm
Nominale spanning AC/DC 24 V
Aansturing modulerend, communicatief 2...10 V variabel
Standterugkoppeling 2...10 V variabel
Communicatie via Belimo MP-bus
Conversie van sensorsignalen
Optimale weersbescherming voor gebruik in het buitenbereik (voor gebruik bij omgevingstemperaturen tot maximaal -40°C is een afzonderlijke aandrijving met ingebouwde verwarming beschikbaar)

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	NF24G-MP-L
Productomschrijving	Roterende aandrijving met veiligheidsfunctie, 10 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 150 s (40...150 s), IP66/67
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	5.5 W
Opgenomen vermogen (houdstand)	3.5 W
Verbruik dimensionering	8 VA
Aansluiting voeding regeling	Kabel 1 m, 4x 0.75 mm², FRNC (halogeenvrij)
Draaimoment	10 Nm
Aansturing	MP-Bus, DC 2...10 V, DC 0.5...10 V
Bewegingsrichting motor	selecteerbaar met schakelaar L/R
Draairichting (bedrijfsveilig)	L (linksdraaiend)
Handsteel	Met behulp van handslinger en vergrendelschakelaar
Draaihoek	95°
Looptijd (motor)	150 s / 90°
Looptijd motor instelbaar	40...150 s
Looptijd (veiligheidsfunctie)	<20 s
Asverbinding	Universele klemring 12...26.7 mm
Beschermingsklasse	IP66/67
Beschermingsgraad NEMA	NEMA 4X
Type behuizing	UL Enclosure Type 4X
Omgevingstemperatuur	-30...50°C [-22...122°F]
Gewicht	4.3 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	5.5 W
Verbruik in rust	3.5 W
Verbruik dimensionering	8 VA
Aansluiting voeding / regeling	Kabel 1 m, 4x 0.75 mm², halogeenvrij
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Communicatie gegevensbus
Communicatieve besturing	MP-Bus
Aantal knooppunten	MP-Bus max. 8
Functionele gegevens
Draaimoment van motor	10 Nm
Draaimoment Veiligheidsfunctie	10 Nm
Werkbereik Y	2...10 V
Ingangsimpedantie	100 kΩ
Werkbereik Y instelbaar	Beginpunt 0.5...30V Eindpunt 2.5...32 V
Bedrijfsmodi optioneel	open/dicht 3-punts (alleen AC) Modulerend (gelijkstroom 0...32 V)
Standterugmelding U	2...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Standterugkoppeling U instelbaar	Beginpunt 0.5...8 V Eindpunt 2.5...10 V
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	selecteerbaar met schakelaar L/R
Bewegingsrichting instelbaar	elektronisch omkeerbaar
Bewegingsrichting veiligheidsfunctie	L (linksdraaiend)
Opmerking bewegingsrichting	Y = 0 V: bij schakelaarstand 0 (linksdraaiend) / 1 (rechtsdraaiend)
Handverstelling	met behulp van handslinger en vergrendelschakelaar
Draaihoek	Max. 95°
Opmerking draaihoek	instelbaar beginnend bij 33 % in stappen van 2.5 % (met mechanische aanslag)
Motorlooptijd	150 s / 90°
Looptijd motor instelbaar	40...150 s
Looptijd veiligheidsfunctie	<20 s @ -20...50°C, <60 s @ -30°C
Geluidsniveau, motor	40 dB(A)
Adaptatie regelbereik	handmatig
Regelbereikadaptatie instelbaar	Niet handelen Adaptatie bij inschakelen Aanpassing na gebruik van de handslinger
Dwangsturingregeling	MAX. (maximumstand) = 100 % MIN. (minimale stand) = 0 % ZS (tussenstand, alleen wisselstroom) = 50 %
Dwangsturing, instelbaar	MAX = (MIN + 32%)...100% MIN = 0%...(MAX - 32%) ZS = MIN...MAX
Asverbinding	Universele klemring 12...26.7 mm
Standaanwijzing	Mechanisch, inplugbaar
Levensduur	Min. 60'000 veiligheidsposities
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP66/67
Beschermingsgraad NEMA/UL	NEMA 4X
Behuizing	UL Enclosure Type 4X
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Type actie	Type 1.AA
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	4
Omgevingsvochtigheid	Max. 100% relatieve vochtigheid
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opmerking omgevingstemperatuur	-40...50 °C [-40...122°F] voor aandrijving met geïntegreerde verwarming
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij

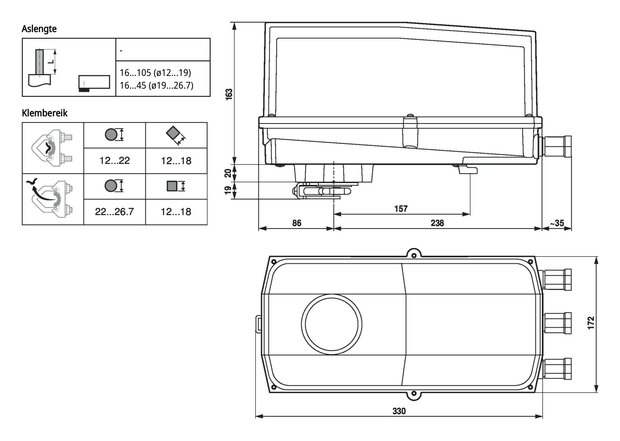

Gewicht
Gewicht	4.3 kg
