Productnummer: NKQ24A-MF

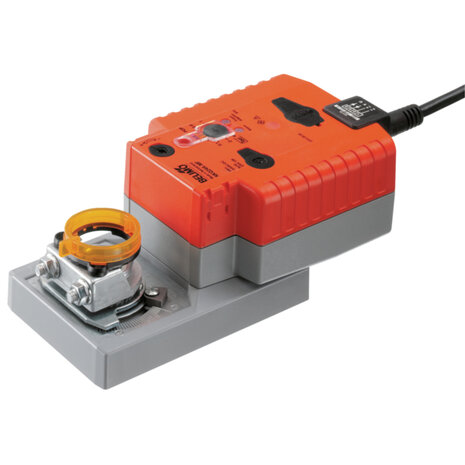

NKQ24A-MF - Belimo Roterende aandrijving met veiligheidsfunctie, 6 Nm, AC/DC 24 V, MFT, 2...10 V, 4 s (4...20 s), IP54BeschrijvingDe Belimo NKQ24A-MF valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.Configureerbare roterende aandrijving met veiligheidsfunctie en uitgebreide functies voor het verstellen van kleppen in technische gebouwuitrustingenOmschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 6 Nm, AC/DC 24 V, MFT, 2...10 V, 4 s (4...20 s), IP54.KenmerkenVolgens het datablad van Belimo:Luchtklepgrootte tot max. ca. 1.2 m²Draaimoment van motor 6 NmNominale spanning AC/DC 24 VAansturing modulerend 2...10 V variabelStandterugkoppeling 2...10 V variabelMotorlooptijd 4 s variabelTechnische SpecificatiesFabrikantBelimoArtikelnummerNKQ24A-MFProductomschrijvingRoterende aandrijving met veiligheidsfunctie, 6 Nm, AC/DC 24 V, MFT, 2...10 V, 4 s (4...20 s), IP54Productgroep bij BelimoKlepaandrijvingen > Aandrijvingen met veiligheidsfunctieSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)11 WOpgenomen vermogen (houdstand)3 WVerbruik dimensionering22 VAAansluiting voeding regelingKabel 1 m, 4x 0.75 mm²Draaimoment6 NmAansturingDC 2...10 VBewegingsrichting motorselecteerbaar met schakelaar 0/1Draairichting (bedrijfsveilig)Selecteerbaar met schakelaar 0...100 %HandsteelMet drukknopDraaihoek95°Looptijd (motor)4 s / 90°Looptijd motor instelbaar4...20 sLooptijd (veiligheidsfunctie)4 sAsverbindingUniversele klemring 8...26.7 mmBeschermingsklasseIP54Beschermingsgraad NEMANEMA 2Type behuizingUL Enclosure Type 2Omgevingstemperatuur-30...50°C [-22...122°F]Gewicht1.1 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 21.6...28.8 VVerbruik in bedrijf11 WVerbruik in rust3 WVerbruik dimensionering22 VAInschakelstroom (Imax)20.0 A @ 5 msAansluiting voeding / regelingKabel 1 m, 4x 0.75 mm²ParallelbedrijfJa (houd rekening met de vermogensgegevens)Functionele gegevensDraaimoment van motor6 NmWerkbereik Y2...10 VIngangsimpedantie100 kΩWerkbereik Y instelbaarBeginpunt 0.5...30VEindpunt 2.5...32 VBedrijfsmodi optioneelopen/dichtModulerend (gelijkstroom 0...32 V)Standterugmelding U2...10 VOpmerking standterugmelding UMax. 0.5 mAStandterugkoppeling U instelbaarBeginpunt 0.5...8 VEindpunt 2.5...10 VInstellingen positie noodinstelling0...100 %, instelbaar in stappen van 10 %(POP-draaiknop op 0 komt overeen met de linkeraanslag)Overbruggingstijd (PF)0 sOverbruggingstijd (PF) instelbaar0...5 sPositienauwkeurigheid±5%Bewegingsrichting van motorselecteerbaar met schakelaar 0/1Bewegingsrichting instelbaarelektronisch omkeerbaarBewegingsrichting veiligheidsfunctieselecteerbaar met schakelaar 0...100 %Opmerking bewegingsrichtingY = 0 V: bij schakelaarstand 0 (linksdraaiend) / 1 (rechtsdraaiend)Handverstellingmet drukknopDraaihoekMax. 95°Opmerking draaihoekkan aan beide zijden worden begrensd met instelbare mechanische aanslagenMinimum draaihoekMin. 30°Motorlooptijd4 s / 90°Looptijd motor instelbaar4...20 sLooptijd veiligheidsfunctie4 s / 90°Geluidsniveau, motor60 dB(A)Geluidsniveau, veiligheidsfunctie60 dB(A)Adaptatie regelbereikhandmatig (automatisch bij eerste opstart)Regelbereikadaptatie instelbaarNiet handelenAdaptatie bij inschakelenAanpassing na indrukken van de handmatige overnameknopDwangsturingregelingMAX. (maximumstand) = 100 %MIN. (minimale stand) = 0 %ZS (tussenstand, alleen wisselstroom) = 50 %Dwangsturing, instelbaarMAX = (MIN + 32%)...100%MIN = 0%...(MAX - 32%)ZS = MIN...MAXAsverbindingUniversele klemring 8...26.7 mmStandaanwijzingMechanisch, inplugbaarVeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Voedingsbron ULClass 2 SupplyBeschermingsgraad IEC/ENIP54Beschermingsgraad NEMA/ULNEMA 2BehuizingUL Enclosure Type 2EMCCE overeenkomstig 2014/30/EUIEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-normType actieType 1.AAStootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad3OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur-30...50°C [-22...122°F]Opslagtemperatuur-40...80°C [-40...176°F]OnderhoudonderhoudsvrijGewichtGewicht1.1 kgTermenAfkortingenPOP = Veiligheidspositie / positie noodinstellingPF = inschakelvertraging stroomstoring / overbruggingstijdProductdocumentatiePDFTechnisch datablad Belimo NKQ24A-MFOfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding NKQ24A-..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo NKQ24A-MF valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.
Configureerbare roterende aandrijving met veiligheidsfunctie en uitgebreide functies voor het verstellen van kleppen in technische gebouwuitrustingen
Omschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 6 Nm, AC/DC 24 V, MFT, 2...10 V, 4 s (4...20 s), IP54.
