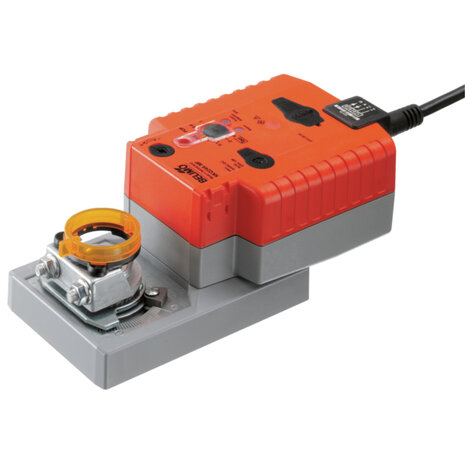

NKQ24A-SZ - Belimo Roterende aandrijving met veiligheidsfunctie, 6 Nm, AC/DC 24 V, 0.5...10 V, 4 s, IP54

NKQ24A-SZ - Belimo Roterende aandrijving met veiligheidsfunctie, 6 Nm, AC/DC 24 V, 0.5...10 V, 4 s, IP54

Name: NKQ24A-SZ - Belimo Roterende aandrijving met veiligheidsfunctie, 6 Nm, AC/DC 24 V, 0.5...10 V, 4 s, IP54
Brand: Belimo
Price: 854.26 EUR
Availability: InStock

Productnummer: NKQ24A-SZ

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Koppel: 6 Nm | Spanning: AC/DC 24 V | Aansturing: DC 0.5...10 V | Looptijd: 4 s / 90°

€ 706,00 excl. btw

€ 854,26 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

NKQ24A-SZ - Belimo Roterende aandrijving met veiligheidsfunctie, 6 Nm, AC/DC 24 V, 0.5...10 V, 4 s, IP54

Beschrijving

De Belimo NKQ24A-SZ valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie.

Modulerende roterende aandrijving met veiligheidsfunctie en uitgebreide functies voor het verstellen van kleppen in technische gebouwuitrustingen

Omschrijving van Belimo: Roterende aandrijving met veiligheidsfunctie, 6 Nm, AC/DC 24 V, 0.5...10 V, 4 s, IP54.

Kenmerken

Volgens het datablad van Belimo:

Luchtklepgrootte tot max. ca. 1.2 m²
Draaimoment van motor 6 Nm
Nominale spanning AC/DC 24 V
Aansturing modulerend 0.5...10 V
Standterugkoppeling 0.5...10 V
Motorlooptijd 4 s

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	NKQ24A-SZ
Productomschrijving	Roterende aandrijving met veiligheidsfunctie, 6 Nm, AC/DC 24 V, 0.5...10 V, 4 s, IP54
Productgroep bij Belimo	Klepaandrijvingen > Aandrijvingen met veiligheidsfunctie
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	11 W
Opgenomen vermogen (houdstand)	3 W
Verbruik dimensionering	22 VA
Aansluiting voeding regeling	Kabel 1 m, 4x 0.75 mm²
Draaimoment	6 Nm
Aansturing	DC 0.5...10 V
Bewegingsrichting motor	selecteerbaar met schakelaar 0/1
Draairichting (bedrijfsveilig)	Selecteerbaar met schakelaar 0...100 %
Handsteel	Met drukknop
Draaihoek	95°
Looptijd (motor)	4 s / 90°
Looptijd (veiligheidsfunctie)	4 s
Asverbinding	Universele klemring 8...26.7 mm
Beschermingsklasse	IP54
Beschermingsgraad NEMA	NEMA 2
Type behuizing	UL Enclosure Type 2
Omgevingstemperatuur	-30...50°C [-22...122°F]
Gewicht	1.1 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 21.6...28.8 V
Verbruik in bedrijf	11 W
Verbruik in rust	3 W
Verbruik dimensionering	22 VA
Inschakelstroom (Imax)	20.0 A @ 5 ms
Aansluiting voeding / regeling	Kabel 1 m, 4x 0.75 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Draaimoment van motor	6 Nm
Werkbereik Y	0.5...10 V
Ingangsimpedantie	100 kΩ
Standterugmelding U	0.5...10 V
Opmerking standterugmelding U	Max. 0.5 mA
Instellingen positie noodinstelling	0...100 %, instelbaar in stappen van 10 % (POP-draaiknop op 0 komt overeen met de linkeraanslag)
Overbruggingstijd (PF)	0 s
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	selecteerbaar met schakelaar 0/1
Bewegingsrichting veiligheidsfunctie	selecteerbaar met schakelaar 0...100 %
Opmerking bewegingsrichting	Y = 0 V: bij schakelaarstand 0 (linksdraaiend) / 1 (rechtsdraaiend)
Handverstelling	met drukknop
Draaihoek	Max. 95°
Opmerking draaihoek	kan aan beide zijden worden begrensd met instelbare mechanische aanslagen
Minimum draaihoek	Min. 30°
Motorlooptijd	4 s / 90°
Looptijd veiligheidsfunctie	4 s / 90°
Geluidsniveau, motor	60 dB(A)
Geluidsniveau, veiligheidsfunctie	60 dB(A)
Adaptatie regelbereik	handmatig (automatisch bij eerste opstart)
Asverbinding	Universele klemring 8...26.7 mm
Standaanwijzing	Mechanisch, inplugbaar
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP54
Beschermingsgraad NEMA/UL	NEMA 2
Behuizing	UL Enclosure Type 2
EMC	CE overeenkomstig 2014/30/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Type actie	Type 1.AA
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	1.1 kg
Termen
Afkortingen	POP = Veiligheidspositie / positie noodinstelling PF = inschakelvertraging stroomstoring / overbruggingstijd
