Productnummer: R511

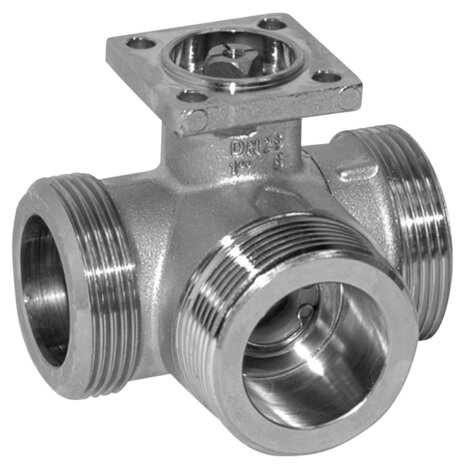

R511 - Belimo Regelkogelkraan, 3-weg, DN 15, Buitendraad, G 1", PN 40, ps 1600 kPa, Kvs 1.6 m³/h, Mediumtemperatuur -10...100°CBeschrijvingDe Belimo R511 valt bij Belimo in de productgroep Regelventielen > Regelkogelkranen.Regelkogelkraan, 3-weg, BuitendraadOmschrijving van Belimo: Regelkogelkraan, 3-weg, DN 15, Buitendraad, G 1", PN 40, ps 1600 kPa, Kvs 1.6 m³/h, Mediumtemperatuur -10...100°C.Opmerking van Belimo: Voor optimale energie-efficiëntie in verwarmingstoepassingen raden we aan onze overeenkomstige isolatiekappen te gebruiken.KenmerkenVolgens het datablad van Belimo:Voor open en gesloten watersystemenVoor modulerende besturing van luchtbehandelings- en verwarmingsinstallaties aan de waterzijdeLuchtbellendicht (regelpad A - AB)Technische SpecificatiesFabrikantBelimoArtikelnummerR511ProductomschrijvingRegelkogelkraan, 3-weg, DN 15, Buitendraad, G 1", PN 40, ps 1600 kPa, Kvs 1.6 m³/h, Mediumtemperatuur -10...100°CProductgroep bij BelimoRegelventielen > RegelkogelkranenDN15G ["]1PN40n(gl)3.2Sv min.50Uitvoering3-wegKvs1.6 m³/hMediumWater, water met glycol tot max. 50% vol.Mediumtemperatuur-10...100°C [14...212°F]Opmerking mediumtemperatuurBij een mediumtemperatuur van -10...2 °C wordt een klepshalsuitbreiding aanbevolen. De toegelaten mediumtemperatuur kan worden begrensd, afhankelijk van het type aandrijving. De begrenzingen staan in de verschillende databladen van de aandrijvingen.Drukverschil∆pmax 200 kPaSluitdruk1400 kPaDebietkarakteristiekA - AB: equiprocentueel; B - AB: lineairLekverliesA - AB: luchtbellendicht, lekverlies A; B - AB: Lekkage klasse I, 1...2 % van de Kvs-waardePijpkoppelingBuitendraadTechnische gegevens uit het datablad van de reeks R5..modulatingFunctionele gegevensMediumWater, water met glycol tot max. 50% vol.Mediumtemperatuur-10...100°C [14...212°F]Opmerking mediumtemperatuurBij een mediumtemperatuur van -10...2 °C wordt een klepshalsuitbreiding aanbevolen.De toegelaten mediumtemperatuur kan worden begrensd, afhankelijk van het type aandrijving. De begrenzingen staan in de verschillende databladen van de aandrijvingen.Sluitdruk ∆ps1400 kPaDrukverschil Δpmax200 kPaDebietOmleiding B - AB: 70 % van kvs-waardeDebietkarakteristiekRegelpad A - AB: equiprocentueel (VDI/VDE 2173), geoptimaliseerd in het openingsbereik, Omleiding B - AB: lineair (VDI/VDE 2173)LekverliesRegelpad A - AB: luchtbellendicht, lekverlies A(EN 12266-1); bypass B - AB: lekkageklasse I(EN 1349 en EN 60534-4) 1...2% van de Kvs-waarde, met betrekking tot de grootste waarde binnen de nominale doorlaatDraaihoek90°Opmerking draaihoekRegelpad werkbereik A - AB 15...90°, Omleiding B - AB 15...70°PijpaansluitingBuitendraadconform ISO 228-1Richting voor installatiestaand tot liggend (ten opzichte van de spindel)OnderhoudonderhoudsvrijMaterialenKlephuisbehuizing van vernikkeld messingFinish behuizingvernikkeldSluitlichaamRoestvrij staalSpindelRoestvrij staalSpindelpakkingEPDM O-ringZittingPTFE, O-ring VitonRegelschijfETFEProductdocumentatiePDFTechnisch datablad Belimo R5..modulatingOfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding R4.. / R5..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo R511 valt bij Belimo in de productgroep Regelventielen > Regelkogelkranen.
Regelkogelkraan, 3-weg, Buitendraad
Omschrijving van Belimo: Regelkogelkraan, 3-weg, DN 15, Buitendraad, G 1", PN 40, ps 1600 kPa, Kvs 1.6 m³/h, Mediumtemperatuur -10...100°C.
Opmerking van Belimo: Voor optimale energie-efficiëntie in verwarmingstoepassingen raden we aan onze overeenkomstige isolatiekappen te gebruiken.
