Productnummer: R7020R6P3-B1

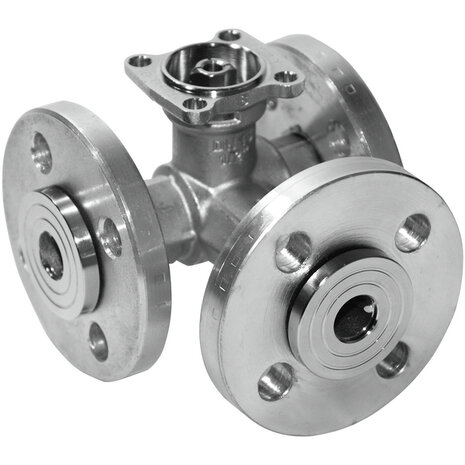

R7020R6P3-B1 - Belimo Regelkogelkraan, 3-weg, DN 20, Flens, PN 6, ps 600 kPa, Kvs 6.3 m³/h, Mediumtemperatuur -10...100°CBeschrijvingDe Belimo R7020R6P3-B1 valt bij Belimo in de productgroep Regelventielen > Regelkogelkranen.Regelkogelkraan, 3-weg, Flens, PN 6Omschrijving van Belimo: Regelkogelkraan, 3-weg, DN 20, Flens, PN 6, ps 600 kPa, Kvs 6.3 m³/h, Mediumtemperatuur -10...100°C.KenmerkenVolgens het datablad van Belimo:Voor gesloten watersystemenVoor modulerende besturing van luchtbehandelings- en verwarmingsinstallaties aan de waterzijdeLuchtbellendicht (regelpad A - AB)Technische SpecificatiesFabrikantBelimoArtikelnummerR7020R6P3-B1ProductomschrijvingRegelkogelkraan, 3-weg, DN 20, Flens, PN 6, ps 600 kPa, Kvs 6.3 m³/h, Mediumtemperatuur -10...100°CProductgroep bij BelimoRegelventielen > RegelkogelkranenDN20PN6n(gl)3.2Sv min.100Uitvoering3-wegKvs6.3 m³/hMediumWater, water met glycol tot max. 50% vol.Mediumtemperatuur-10...100°C [14...212°F]Opmerking mediumtemperatuurBij een mediumtemperatuur van -10...2 °C wordt een spindelverwarming of klephalsverlenging aanbevolen. De toegelaten mediumtemperatuur kan worden begrensd, afhankelijk van het type aandrijving. De begrenzingen staan in de verschillende databladen van de aandrijvingen.Drukverschil∆pmax 100 kPaSluitdruk600 kPaDebietkarakteristiekA - AB: equiprocentueel; B - AB: lineairLekverliesA - AB: luchtbellendicht, lekverlies A; B - AB: Lekkage klasse I, 1...2 % van de Kvs-waardePijpkoppelingFlensTechnische gegevens uit het datablad van de reeks R7..Rxx-B..Functionele gegevensMediumWater, water met glycol tot max. 50% vol.Mediumtemperatuur-10...100°C [14...212°F]Opmerking mediumtemperatuurBij een mediumtemperatuur van -10...2 °C wordt een spindelverwarming of klephalsverlenging aanbevolen.De toegelaten mediumtemperatuur kan worden begrensd, afhankelijk van het type aandrijving. De begrenzingen staan in de verschillende databladen van de aandrijvingen.Sluitdruk ∆ps600 kPaDrukverschil Δpmax100 kPaDebietOmleiding B - AB: 70 % van kvs-waardeDebietkarakteristiekRegelpad A - AB: equiprocentueel (VDI/VDE 2173), geoptimaliseerd in het openingsbereik, Omleiding B - AB: lineair (VDI/VDE 2173)LekverliesRegelpad A - AB: luchtbellendicht, lekverlies A(EN 12266-1); bypass B - AB: lekkageklasse I(EN 1349 en EN 60534-4) 1...2% van de Kvs-waarde, met betrekking tot de grootste waarde binnen de nominale doorlaatDraaihoek90°Opmerking draaihoekRegelpad werkbereik A - AB 15...90°, Omleiding B - AB 15...70°PijpaansluitingFlensconform EN 1092-1/4Richting voor installatiestaand tot liggend (ten opzichte van de spindel)OnderhoudonderhoudsvrijMaterialenKlephuisbehuizing van vernikkeld messingFinish behuizingvernikkeldSluitlichaamverchroomd messingSpindelvernikkeld messingSpindelpakkingEPDM O-ringZittingPTFE, O-ring EPDM (DN 15, 25, 32, 40, 50)PTFE, O-ring Viton (DN 20)RegelschijfETFEFlensGegalvaniseerd staal (DN 15, 20)Aluminium (DN 25, 32, 40, 50)Oppervlak van flensafdichtingVernikkeld messingProductdocumentatiePDFTechnisch datablad Belimo R7..Rxx-B..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding R6..R..-B.. / R7..R..-B..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo R7020R6P3-B1 valt bij Belimo in de productgroep Regelventielen > Regelkogelkranen.
Regelkogelkraan, 3-weg, Flens, PN 6
Omschrijving van Belimo: Regelkogelkraan, 3-weg, DN 20, Flens, PN 6, ps 600 kPa, Kvs 6.3 m³/h, Mediumtemperatuur -10...100°C.
