Beschrijving
De Belimo X8016M.11323 valt bij Belimo in de productgroep Regelventielen > Koudemiddelkleppen.
Regelkogelkraan
xBALL 1.0 - Klaar voor regelklepaandrijving voor kogelkraan A3
Regelklep voor algemene toepassingen
Basisfuncties van de regelklep. Kogelkraan met standaardaandrijving uit de Belimo-serie, voor debietregeling met modulerend of aan/uit-signaal. Compatibel met A2L/A3-koelmiddelen.

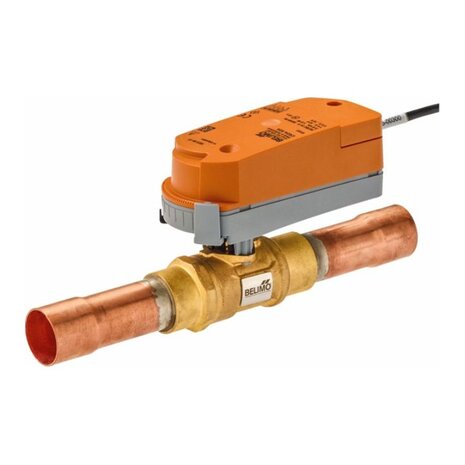

Omschrijving van Belimo: Regelklep met aandrijving, 0.5...10 V, 1 Nm, 15 s, 3 m, A3, IP40, DN 15, 2-weg, 16 mm, 1.2 m³/u, koper.
Omschrijving in de prijslijst van Belimo: Regelkogelkraan, 2-weg, Interne soldeermof ODF, PN 50, ps 5000 kPa, Kvs 1.2 m³/h, Mediumtemperatuur -20...70°C (met aandrijving 2...90°C).
Kenmerken
Volgens het datablad van Belimo:- Geschikt voor koelmiddelen van beschermingsklasse A3 (ISO 817)
- Geschikt voor koelmiddelen CFC, HFC, HFO en R290
- Voor debietregeling van het koelmiddel
Technische Specificaties

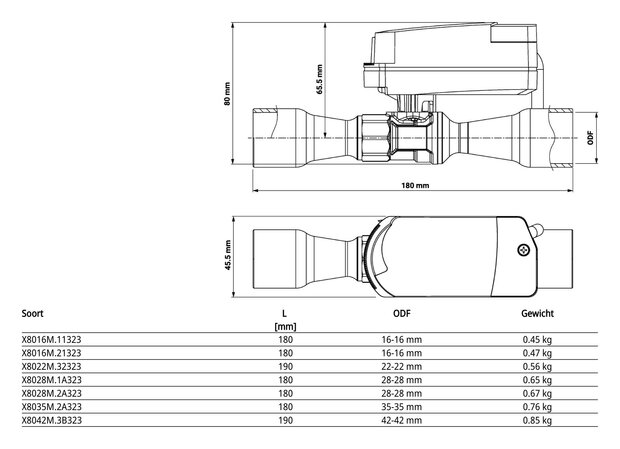

| Fabrikant | Belimo |
|---|
| Artikelnummer | X8016M.11323 |
|---|
| Productomschrijving | Regelklep met aandrijving, 0.5...10 V, 1 Nm, 15 s, 3 m, A3, IP40, DN 15, 2-weg, 16 mm, 1.2 m³/u, koper |
|---|
| Productgroep bij Belimo | Regelventielen > Koudemiddelkleppen |
|---|
| Omschrijving prijslijst Belimo | Regelkogelkraan, 2-weg, Interne soldeermof ODF, PN 50, ps 5000 kPa, Kvs 1.2 m³/h, Mediumtemperatuur -20...70°C (met aandrijving 2...90°C) |
|---|
| Familie | xBALL 1.0 - Klaar voor regelklepaandrijving voor kogelkraan A3 |
|---|
| Materiaal (volgens Belimo) | Koper |
|---|
| Kvs [m³/h] | 1.2 |
|---|
| ODF | 16-16 mm |
|---|
| PN | 50 |
|---|
| Gewicht | 0.45 kg |
|---|
Technische gegevens uit het datablad van de reeks X80..M..323
| Elektrische gegevens |
|---|
| Nominale spanning | AC/DC 24 V |
|---|
| Nominale spanningsfrequentie | 50/60 Hz |
|---|
| Functiebereik | AC 19.2...28.8 V / DC 21.6...28.8 V |
|---|
| Verbruik in bedrijf | 0.3 W |
|---|
| Verbruik in rust | 0.3 W |
|---|
| Verbruik dimensionering | 0.6 VA |
|---|
| Aansluiting voeding / regeling | Kabel 3 m, 4x 0.34 mm² |
|---|
| Parallelbedrijf | Ja (houd rekening met de vermogensgegevens) |
|---|
| Functionele gegevens |
|---|
| Werkbereik Y | 0.5...10 V |
|---|
| Ingangsimpedantie | 100 kΩ |
|---|
| Standterugmelding U | 0.5...10 V |
|---|
| Motorlooptijd | 15 s / 90° |
|---|
| Geluidsniveau motor | 35 dB(A) |
|---|
| Medium | HFC, HFO, R290 |
|---|
| Mediumtemperatuur | -20...70°C [-4...158°F] |
|---|
| Opmerking mediumtemperatuur | met ZCQ-E 70...120°C [158...248°F] |
|---|
| Drukverschil ∆pmax | 3500 kPa |
|---|
| Debietkarakteristiek | equiprocentueel (VDI/VDE 2173) |
|---|
| Debietinstelling | Zie installatiehandleiding |
|---|
| Lekverlies | luchtbellendicht, lekverlies A (EN 12266-1) |
|---|
| Opmerking draaihoek | Instelbaar
Werkbereik 15...90° |
|---|
| Pijpaansluiting | Interne soldeermof ODF |
|---|
| Richting voor installatie | staand tot liggend (ten opzichte van de spindel) |
|---|
| Onderhoud | onderhoudsvrij |
|---|
| Handverstelling | met aandrijving (uitgeklikt) |
|---|
| Veiligheidsgegevens |
|---|
| Beschermingsklasse IEC/EN | III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage) |
|---|
| Beschermingsgraad IEC/EN | IP40 |
|---|
| EMC | CE overeenkomstig 2014/30/EU |
|---|
| IEC/EN-certificering | IEC/EN 60730-1 and IEC/EN 60730-2-14 |
|---|
| Type actie | Type 1 |
|---|
| Stootspanningstoevoer dimensionering / regeling | 0.8 kV |
|---|
| Vervuilingsgraad | 2 |
|---|
| Compatibele koelmiddelen | R1234ze, R134a, R404A, R407C, R407H, R410A, R417A, R427A, R448A, R449A, R450A, R507A, R452A, R513A, R1234yf, R32, R452B, R454A, R454B, R454C, R455A, R290 |
|---|
| Brandbare koelmiddelen | Het product hoeft niet te worden beschouwd als een ontstekingsbron bij gebruik in combinatie met A2L- en A3-geclassificeerde koelmiddelen en voldoet aan clausules 22.116 en 22.117 van IEC 60335-2-40. Naleving van clausule 22.117 is gecontroleerd door de juiste oppervlaktetemperaturen te meten tijdens de tests van IEC 60335-2-40, clausules 11 en 19.
De maximale oppervlaktetemperatuur van de apparaten en componenten overschreed de temperatuurlimiet van 370°C niet. |
|---|
| Omgevingsvochtigheid | Max. 95% relatieve vochtigheid, niet condenserend |
|---|
| Omgevingstemperatuur | -30...60°C [-22...140°F] |
|---|
| Opmerking omgevingstemperatuur | Zonder straling |
|---|
| Opslagtemperatuur | -40...80°C [-40...176°F] |
|---|
| Materialen |
|---|
| Klephuis | Messing CW617N |
|---|
| Sluitlichaam | Roestvrij staal AISI 316L |
|---|
| Spindel | Roestvrij staal AISI 316L of verchroomd messing |
|---|
| Spindelpakking | HNBR O-ring |
|---|
