Beschrijving
De Belimo X8035M.2AAA3 valt bij Belimo in de productgroep Regelventielen > Koudemiddelkleppen.
Expansieventiel
xBALL 3.0 - Elektronische expansieklep vervangen
Elektronische expansieklep met meerdere aandrijvingen
Compatibel met de populairste regelaars voor verdampingseenheden, ontworpen voor de nauwkeurige bewaking van de oververhitting en perfecte dichtheid bij gesloten klep, standterugmeldingssignaal, terugmeldingssignaal en aansluiting. Compatibel met A2L/A3-koelmiddelen.

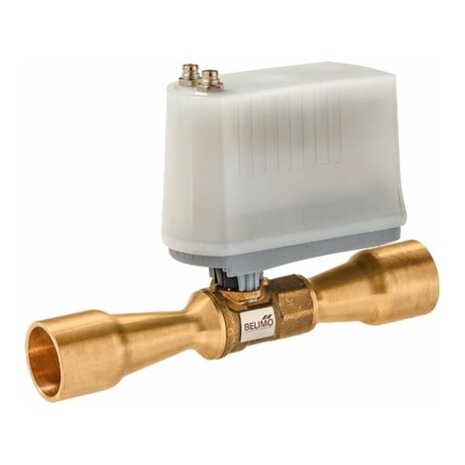

Omschrijving van Belimo: Aangedreven expansieklep, 1 Nm, 15 s, aansluitklem, A3, IP54, veiligheidsfunctie, DN 15, 2-weg, 35 mm, 4.8 m³/u, messing.
Omschrijving in de prijslijst van Belimo: Expansieventiel, 2-weg, Interne soldeermof ODF, PN 50, ps 5000 kPa, Kvs 4.8 m³/h, Mediumtemperatuur -20...70°C (met aandrijving 2...90°C).
Kenmerken
Volgens het datablad van Belimo:- Geschikt voor koelmiddelen van beschermingsklasse A3 (ISO 817)
- Geschikt voor koelmiddelen CFC, HFC, HFO en R290
- Dichtafsluitend
- Geschikt voor hoofdoververhittingsregelaar
- Veiligheidssluiting met SuperCap

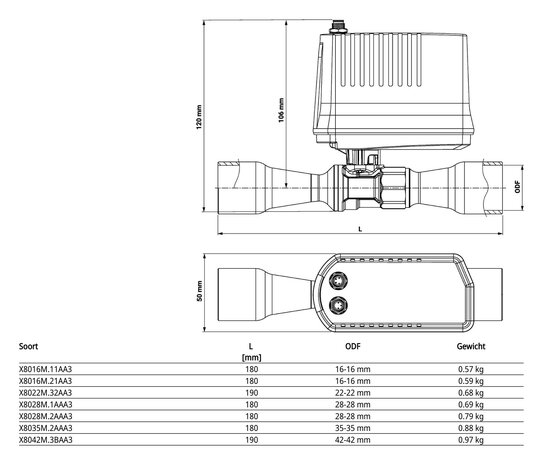

Technische Specificaties
| Fabrikant | Belimo |
|---|
| Artikelnummer | X8035M.2AAA3 |
|---|
| Productomschrijving | Aangedreven expansieklep, 1 Nm, 15 s, aansluitklem, A3, IP54, veiligheidsfunctie, DN 15, 2-weg, 35 mm, 4.8 m³/u, messing |
|---|
| Productgroep bij Belimo | Regelventielen > Koudemiddelkleppen |
|---|
| Omschrijving prijslijst Belimo | Expansieventiel, 2-weg, Interne soldeermof ODF, PN 50, ps 5000 kPa, Kvs 4.8 m³/h, Mediumtemperatuur -20...70°C (met aandrijving 2...90°C) |
|---|
| Familie | xBALL 3.0 - Elektronische expansieklep vervangen |
|---|
| Materiaal (volgens Belimo) | Messing |
|---|
| Kvs [m³/h] | 4.8 |
|---|
| ODF | 35-35 mm |
|---|
| PN | 50 |
|---|
| Gewicht | 0.88 kg |
|---|
Technische gegevens uit het datablad van de reeks X80..M..AA3
| Elektrische gegevens |
|---|
| Nominale spanning | AC/DC 24 V |
|---|
| Nominale spanningsfrequentie | 50/60 Hz |
|---|
| Functiebereik | AC 19.2...28.8 V / DC 21.6...28.8 V |
|---|
| Verbruik in bedrijf | 1.5 W |
|---|
| Verbruik dimensionering | 2.6 VA |
|---|
| Aansluiting voeding / regeling | Kabels niet inbegrepen in leveringsomvang; gebruik alleen kabels Z-C24X3R.. van Belimo |
|---|
| Communicatie gegevensbus |
|---|
| Communicatieve besturing | Bipolaire stappenmotorsignalen (4 aders) van oververhittingsregelaar |
|---|
| Functionele gegevens |
|---|
| Motorlooptijd | 15 s / 90° |
|---|
| Looptijd veiligheidsfunctie | 15 s / 90° |
|---|
| Configuratie | via smartphone
via xBALL Syncra App
via radio-interfacing |
|---|
| Medium | HFC, HFO, R290 |
|---|
| Mediumtemperatuur | -20...70°C [-4...158°F] |
|---|
| Opmerking mediumtemperatuur | met ZCQ-E 70...120°C [158...248°F] |
|---|
| Drukverschil ∆pmax | 3500 kPa |
|---|
| Debietkarakteristiek | equiprocentueel (VDI/VDE 2173) |
|---|
| Debietinstelling | Zie installatiehandleiding |
|---|
| Lekverlies | luchtbellendicht, lekverlies A (EN 12266-1) |
|---|
| Pijpaansluiting | Interne soldeermof ODF |
|---|
| Richting voor installatie | staand tot liggend (ten opzichte van de spindel) |
|---|
| Onderhoud | onderhoudsvrij |
|---|
| Handverstelling | met aandrijving (uitgeklikt) |
|---|
| Veiligheidsgegevens |
|---|
| Beschermingsklasse IEC/EN | III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage) |
|---|
| Beschermingsgraad IEC/EN | IP54 |
|---|
| RED | CE overeenkomstig 2014/53/EU |
|---|
| IEC/EN-certificering | IEC/EN 60730-1 and IEC/EN 60730-2-14 |
|---|
| Type actie | Type 1 |
|---|
| Stootspanningstoevoer dimensionering / regeling | 0.8 kV |
|---|
| Vervuilingsgraad | 2 |
|---|
| Compatibele koelmiddelen | R1234ze, R134a, R404A, R407C, R407H, R410A, R417A, R427A, R448A, R449A, R450A, R507A, R452A, R513A, R1234yf, R32, R452B, R454A, R454B, R454C, R455A, R290 |
|---|
| Brandbare koelmiddelen | Het product hoeft niet te worden beschouwd als een ontstekingsbron bij gebruik in combinatie met A2L- en A3-geclassificeerde koelmiddelen en voldoet aan clausules 22.116 en 22.117 van IEC 60335-2-40. Naleving van clausule 22.117 is gecontroleerd door de juiste oppervlaktetemperaturen te meten tijdens de tests van IEC 60335-2-40, clausules 11 en 19.
De maximale oppervlaktetemperatuur van de apparaten en componenten overschreed de temperatuurlimiet van 370°C niet. |
|---|
| Omgevingsvochtigheid | Max. 95% relatieve vochtigheid, niet condenserend |
|---|
| Omgevingstemperatuur | -30...50°C [-22...122°F] |
|---|
| Opmerking omgevingstemperatuur | Zonder straling |
|---|
| Opslagtemperatuur | -40...80°C [-40...176°F] |
|---|
| Materialen |
|---|
| Klephuis | Messing CW617N |
|---|
| Sluitlichaam | Roestvrij staal AISI 316L |
|---|
| Spindel | Roestvrij staal AISI 316L of verchroomd messing |
|---|
| Spindelpakking | HNBR O-ring |
|---|
| Termen |
|---|
| Afkortingen | POP = Veiligheidspositie / positie noodinstelling
PF = inschakelvertraging stroomstoring / overbruggingstijd |
|---|
