Beschrijving

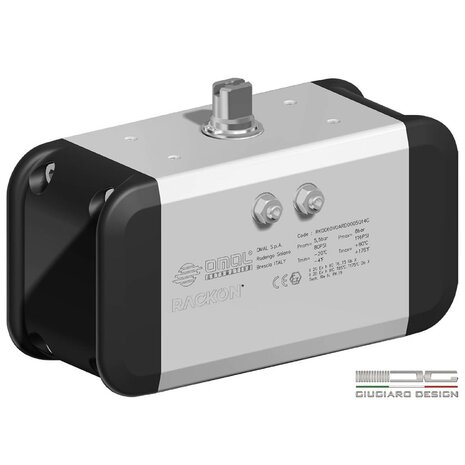

Dit is een pneumatische quarter-turn actuator uit de Omal RACKON-reeks - Rack & Pinion kinematica voor lineair koppel BTO/BTC, geschikt voor kogelkranen en vlinderkleppen. Uitvoering: Enkelwerkend met veerterugloop normaal gesloten (Spring Return NC). Mounting: ISO 5211 F07/ met vierkante as 22 mm. Luchtaansluiting: NAMUR-plaat (gas-thread). Nominaal koppel bij 5,6 bar: 238.6 Nm.
Spring Return NC (Normally Closed). Bij luchttoevoer opent de actuator; bij luchtuitval keren de cartridge-veren de actuator naar de gesloten positie (fail-safe). Veer-configuratie kiest volgens code: zie spring-codering hieronder.
Technische Specificaties
| Fabrikant | Omal Automation (Italië) |
|---|
| Productlijn | RACKON - Rack & Pinion pneumatische actuator |
|---|
| Modelmaat | RK240 |
|---|
| Bouwvorm | Rack & Pinion - lineair BTO en BTC koppel |
|---|
| Uitvoering | Enkelwerkend met veerterugloop normaal gesloten (Spring Return NC) |
|---|
| Nominaal koppel bij 5,6 bar | 238.6 Nm |
|---|
| Maximum koppel bij 8 bar | 340.8 Nm |
|---|
| Koppelbereik totaal lijn RACKON | 10 Nm tot 474 Nm (bij 5,6 bar) |
|---|
| Rotatiehoek | 100° met dubbele verstelling ±5° op beide eindstanden (0° en 90°) |
|---|
| Luchttoevoer | Nominaal 5,5 bar · maximum 8 bar |
|---|
| Luchtaansluiting | NAMUR-plaat (gas-thread) |
|---|
| ISO 5211 topflens | F07/ · vierkante as 22 mm (star shaft) |
|---|
| HS-code | 8481 80 79 - Andere kranen voor pijpleidingen - industrieel |
|---|
| Temperatuurbereik | Standaard -20°C tot +80°C · Hoge-temp uitvoering -20°C tot +150°C op aanvraag · Lage-temp -50°C tot +60°C op aanvraag |
|---|
| Aandrijfmedium | Gefilterde perslucht - geen smering nodig per EN 15714-3:2009 |
|---|
| Gewicht | 9.0 kg |
|---|
| Luchtverbruik per cyclus | 2.91 dm³/cyclus |
|---|
| Certificering | ATEX 2014/34/EU · SIL 3 (IEC 61508) · EN 15714-3 |
|---|
Materialen
| Cilinder | Aluminiumlegering - gerold cilinderoppervlak (0,15 µm Ra) voor minimale slijtage |
|---|
| As | Staallegering - sterren-as (star shaft) 22 mm |
|---|
| Glijringen (boven en onder asondersteuning) | Acetaalhars (acetalic resin) |
|---|
| Nok | Staallegering (steel alloy) - afstelmechaniek |
|---|
| Zuigers | Aluminiumlegering |
|---|
| Zuiger-steunpoten | Acetaalhars |
|---|
| Dynamische afdichtingen | Polyurethaan (energized self-lubricated strips) - zelfsmerend, voorkomt verkleving |
|---|
| O-ringen | Nitrielrubber (NBR) - standaard. FKM op aanvraag. |
|---|
| Eindkappen | Aluminiumlegering |
|---|
| Schroeven + sluitringen + borgmoeren | RVS (Stainless steel) |
|---|
| NAMUR-plaat (indien aanwezig) | Aluminiumlegering |
|---|
Kenmerken & Voordelen

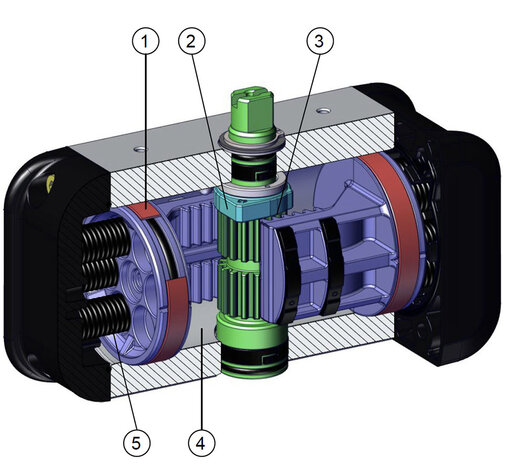

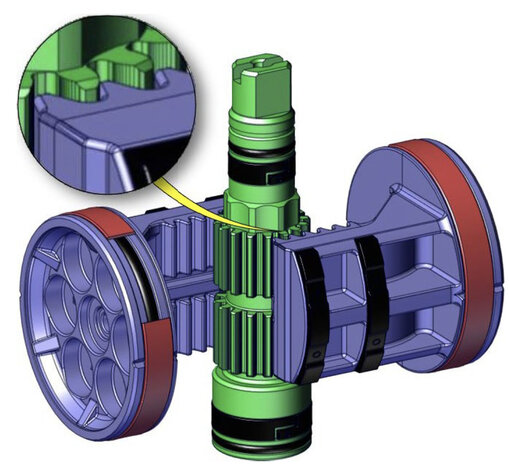

Rack & Pinion kinematicaTandheugel-en-tandwiel mechanisme - lineair BTO en BTC koppel (in tegenstelling tot scotch yoke), ideaal voor kogelkranen.
Zelfsmerend, geen onderhoudPTFE-energized self-lubricated strips minimaliseren wrijving en voorkomen verkleving van afdichtingen na lange stilstand.
Dubbele eindstelling ±5°Open- en sluit-positie onafhankelijk verstelbaar (±5° op elke eindstand) via stalen nokmechaniek met grub-screws.
NAMUR-compatibelGeïntegreerde NAMUR-interface (RK10 t/m RK240 met plaat, RK300/RK480 geïntegreerd) - directe montage van magneetventielen.
Modulair veerkartridge-systeemSR-versies gebruiken cartridge-veren - flexibele configuratie van veerdruk (2,0 / 2,5 / 3,0 / 3,5 / 4,0 / 4,5 / 5,0 / 5,5 / 6,0 bar).
ATEX + SIL 3 gecertificeerdATEX 2014/34/EU + SIL 3 (IEC 61508) - geschikt voor explosiegevaarlijke omgevingen en veiligheidskringen tot SIL 3.
Cartridge-veer configuratie (deze SR-uitvoering)
Veerdruk: code 6007 (afgeleid uit MPN-code 6007). De cartridge-veer bepaalt het terugkoppel (return torque) bij luchtuitval; hoe sterker de veer, hoe hoger het fail-safe koppel. Voor de exacte koppelcurves van DA én SR per veer-configuratie raadpleeg het Omal RACKON-handboek of neem contact op met ADL.
DA-koppeltabel - RK240 (Nm)
Koppel bij verschillende werkdrukken - voor SR-uitvoering verschillen open- en sluit-koppels per veerdruk; raadpleeg PDF.
| Werkdruk | Koppel (Nm) |
|---|
| 3 bar | 127.8 Nm |
|---|
| 4 bar | 170.4 Nm |
|---|
| 5 bar | 213.0 Nm |
|---|
| 5.6 bar | 238.6 Nm |
|---|
| 6 bar | 255.6 Nm |
|---|
| 7 bar | ? Nm |
|---|
| 8 bar | 340.8 Nm |
|---|
Toepassingen
- Automatisering van kogelkranen, vlinderkleppen en andere kwartdraai-afsluiters.
- Procesinstallaties met PLC-aansturing via NAMUR-magneetventielen.
- Veiligheidskringen tot SIL 3 (bv. ESD - Emergency Shutdown - toepassingen).
- Explosiegevaarlijke omgevingen (ATEX 2014/34/EU compliant).
- Hygiënische / sanitaire procesinstallaties - RACKON heeft een gesloten aluminium constructie.
Montageadvies
Monteer de RACKON RK240 op de kogelkraan/vlinderklep via ISO 5211 F07/ topflens - vierkante as 22 mm sterren-vorm (star shaft).
Voor de eindstand-instelling: ±5° verstelling via grub-screws aan beide eindstanden. Methode:

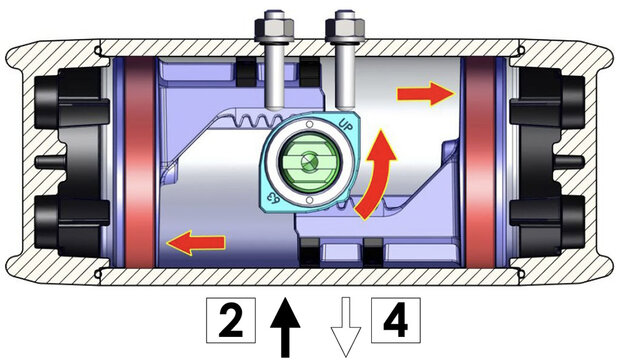

1. Controleer dat de actuator NIET onder druk staat. 2. Los borgmoer A1/B1. 3. Voer perslucht naar hole "2" (openen) of "4" (sluiten). 4. Stel met inbussleutel de grub-screw A of B in. 5. Tap borgmoer vast.
Voor ATEX-omgevingen: bestel "YX" suffix. Voor SIL 3 veiligheidsfuncties: vraag SIL-certificaat op bij ADL.
