SR240516S - Omal AGO CF8M Inox microgegoten actuatoren SR 240 ISO 5211 F07/F10 Veerretour (spring return)

» Koppel: 240 Nm | Flens: F07/F10 | As: 22 mm | Type: SR
€ 1.716,78 excl. btw
€ 2.077,30 incl. btw
Prijs per 1
Bestellen
Staffelprijzen
Aantal Prijs per 1 (excl. btw) Prijs per 1 (incl. btw)
1
€ 1.716,78
€ 2.077,30
5
€ 1.716,78 € 1.545,10
€ 2.077,30 € 1.869,57
10
€ 1.716,78 € 1.459,26
€ 2.077,30 € 1.765,70
20
€ 1.716,78 € 1.373,42
€ 2.077,30 € 1.661,84
35
€ 1.716,78 € 1.115,91
€ 2.077,30 € 1.350,25
50
€ 1.716,78 € 944,23
€ 2.077,30 € 1.142,52

Productnummer: SR240516S
Verzendkosten € 0,00
Standaard levertijd Op aanvraag
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

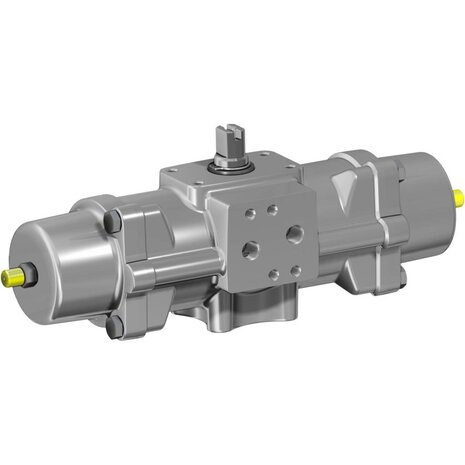

SR240516S - Omal AGO pneumatische kwartdraai-actuator - SRN240 veerretour · 240 Nm bij 5,6 bar · ISO 5211 F03 · CF8M Inox uitvoering - microgegoten

Beschrijving

Dit is een pneumatische kwartdraai-actuator in veerretour uitvoering. Breakaway-koppel 240 Nm bij 5,6 bar - bij luchtuitval sluit de actuator automatisch via de veren (clockwise). Topflens: ISO 5211 F03. CF8M Inox uitvoering - microgegoten. AGO-reeks ontworpen door Giugiaro Design.

RVS CF8M - microgegoten. Actuator-behuizing in roestvrij staal CF8M (gelijkwaardig aan AISI 316). Voor corrosieve en chemische omgevingen waar aluminium niet voldoet.
Veerretour-werking. Bij druk-toevoer beweegt de zuiger en wordt de veer gespannen - kraan opent. Bij luchtuitval drukt de veer de zuiger terug - kraan sluit automatisch (clockwise). Het terugloopkoppel hangt alleen af van de veer en is onafhankelijk van de luchtdruk. 4 veer-tarages beschikbaar (2,8 / 3,5 / 4,2 / 5,6 bar).

Technische Specificaties

FabrikantOmal Automation (Italië)
ProductlijnAGO CF8M Inox uitvoering - microgegoten - pneumatische kwartdraai-actuator
MaatSRN240
UitvoeringVeerretour
Breakaway-koppel bij 5,6 bar240 Nm
Veer-tarages beschikbaar2,8 bar (40 PSI) · 3,5 bar (50 PSI) · 4,2 bar (60 PSI) · 5,6 bar (80 PSI)
Topflens (actuator-mount)EN ISO 5211 F03
Aansluiting accessoiresEN 15714-3 (NAMUR) / VDI/VDE 3845
Rotatie-hoek92° (-1°, +91°) - automatische sluiting clockwise
Nominale luchtdruk5,6 bar
Maximum luchtdruk8,4 bar
Behuizing-materiaalRVS CF8M / ASTM A351 (microgegoten)
AsRoestvrij staal
Temperatuurbereik-20°C tot +80°C (standaard) · -50°C tot +60°C (lage temp.) · -20°C tot +150°C (hoge temp.)
StuurmediumGefilterde droge perslucht, niet noodzakelijk gesmeerd.
Luchtverbruik1.5 dm³/cyclus
Gewicht11.8 kg
Engineering normEN 15714-3
HS-code8481.80.79
CertificeringATEX 2014/34/EU op aanvraag · SIL 3 (IEC 61508)

Koppel-tabel bij rotatie 0°

Veer-tarage2,8 bar (40 PSI)3,5 bar (50 PSI)4,2 bar (60 PSI)5,6 bar (80 PSI)
Koppel (Nm)80100120160

Kenmerken & Voordelen

Veerretour fail-safeAutomatische sluiting bij luchtuitval - kritisch voor veiligheid van het proces.
4 veer-tarages beschikbaarVeer-pakket leverbaar voor 2,8 / 3,5 / 4,2 / 5,6 bar - afstemming op werkdruk.

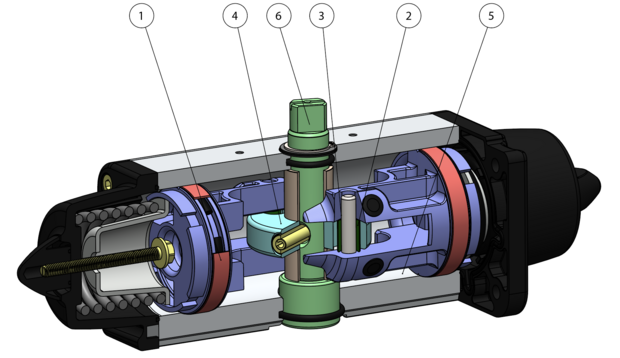

Scotch-yoke designRollende wrijving - minder slijtage, hoger breakaway-koppel (BTO & BTC), compacter dan tandheugel.
Lager luchtverbruik (-20% bij SR)20% minder lucht-cm³/Nm t.o.v. tandheugel-design.
Compacter (-30% kg/Nm)Minder gewicht en formaat dan tandheugel-tandwiel-actuator.
Zelfsmerend afdichtingssysteemEnergized self-lubricated strips - geen plakken na lange inactiviteit.
NAMUR-aansluiting geïntegreerdVanaf SRN30: NAMUR-aansluiting voor magneetventiel is geïntegreerd.
RVS asAs in roestvrij staal - hogere corrosie-weerstand.
ATEX-versie op aanvraagVoor installatie in potentieel explosie-gevaarlijke omgevingen.
SIL 3 gecertificeerdVoor ESD veiligheidskringen tot SIL 3.

Toepassingen

  • Fail-safe automatisering - kraan sluit automatisch bij luchtuitval.
  • ESD-veiligheidskringen (Emergency Shut Down).
  • Chemische / corrosieve omgevingen (RVS-uitvoering).
  • Veiligheidskringen tot SIL 3 (IEC 61508).
  • ATEX 2014/34/EU omgevingen (op aanvraag).

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDFPDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDFPDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDFPDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
